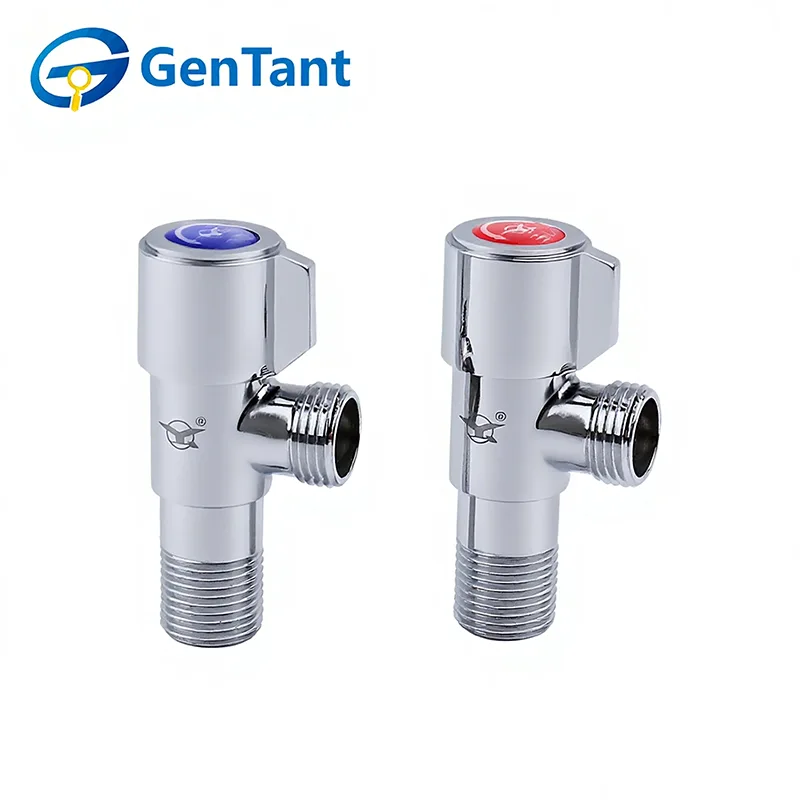

1/4 회전 각도 밸브

쿼터턴 앵글 밸브는 간단한 90도 회전으로 흐름을 빠르게 열거나 차단하기 위해 유체 및 가스 제어 시스템에 널리 사용되며, 빠른 응답, 안정적인 밀봉 및 쉬운 작동을 제공합니다. 각진 본체 디자인으로 제한된 공간에서도 효율적인 설치가 가능하며 안정적인 성능을 유지하면서 흐름 방향을 바꾸는 데 도움이 됩니다.

제품 특징 및 용도

쿼터턴 앵글 밸브는 간단한 90도 회전으로 흐름을 즉시 차단할 수 있는 볼 시트 메커니즘을 갖추고 있습니다. 주요 특징은 90도 방향이므로 좁은 공간에서 벽 파이프와 유연한 호스 사이의 연결을 단순화합니다. 이 제품은 주거용 욕실과 주방의 화장실, 싱크대, 수도꼭지 등에 널리 적용됩니다. 내구성이 뛰어난 황동 본체와 안정적인 씰은 설치자에게 오래 지속되고 누출 없는 솔루션을 제공합니다.

제품 매개변수

기술 사양

공칭 압력: 1.0MPa

작동 매체: 물, 비부식성 및 불연성 가스

작동 온도: -10°C  T  90°C

스레드는 ISO 228 표준을 준수합니다.

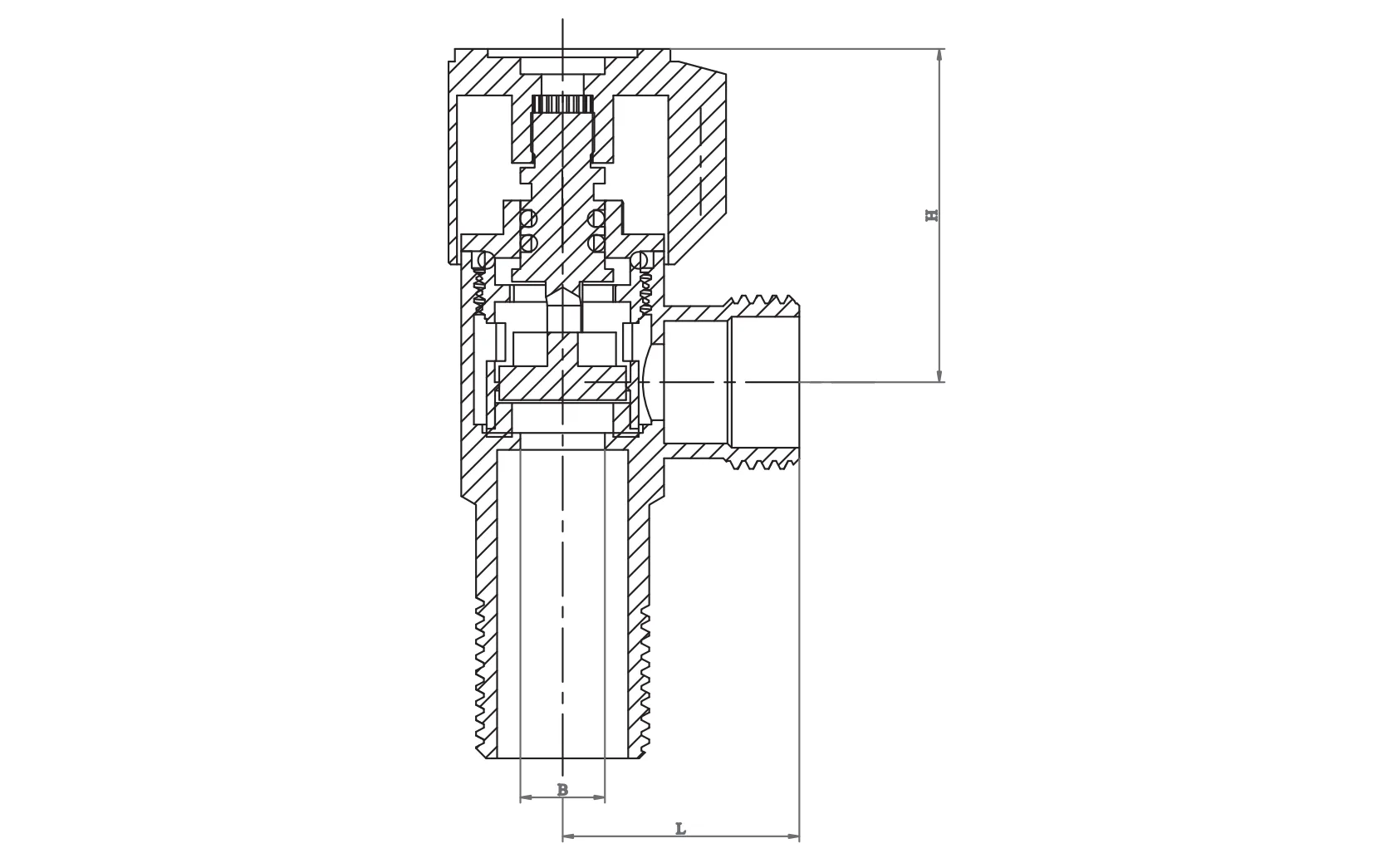

제품 차원

설치 지침

전문적인 설치: 쿼터턴 앵글 밸브는 인증된 가스 기술자가 설치해야 합니다. 가스 공급을 차단하고 작업 공간의 환기가 잘 되는지 확인하십시오.

나사산 무결성: 가스 등급의 PTFE 테이프(일반적으로 노란색) 또는 특수 파이프 도프만 사용하십시오. 실런트를 수나사에만 도포하여 과도한 재료가 밸브 본체에 들어가 실링을 방해하지 않도록 하십시오.

토크 관리: 파이프에 가장 가까운 밸브 끝 부분에 적절한 렌치를 사용하십시오. 너무 세게 조이지 마십시오. 과도한 힘을 가하면 밸브 본체가 갈라지거나 내부 시트가 손상되어 위험한 누출이 발생할 수 있습니다.

누출 테스트: 설치 후 누출 여부를 확인하기 위해 화염을 사용하지 마십시오. 인증된 누출 감지 용액이나 비눗물을 모든 관절에 바르십시오. 거품은 즉시 수정해야 하는 누출을 나타냅니다.

작동 지침

기능: 1/4회전 각도 밸브는 ON/OFF 서비스 전용입니다. 완전 개방 또는 완전 폐쇄 위치를 유지해야 합니다. 부분적으로 열리면 시트가 침식되고 밀봉이 실패할 수 있습니다.

핸들 위치: 핸들은 시각적 표시기 역할을 합니다. 핸들이 파이프와 평행하면 밸브가 열려 있습니다. 수직이면 CLOSED입니다.

수동 작동: 이 밸브는 수동 작동용으로 설계되었습니다. 핸들을 돌리기 위해 도구나 "치터 바"를 사용하지 마십시오. 밸브 작동이 어려운 경우 교체가 필요할 수 있습니다.

검사 및 유지보수

정기 점검: 분기 회전 각도 밸브를 일년에 두 번 이상 검사하여 부식 징후, 손상 처리 또는 가스 냄새가 있는지 검사하십시오. 볼이 눌리지 않도록 밸브를 주기적으로 순환(열기/닫기)하십시오.

분해 금지: 중요한 안전 공차로 인해 가스 밸브의 내부 구성 요소를 분해하거나 수리하려고 시도하지 마십시오. 밸브가 누출되거나 차단되지 않는 경우 전체 장치를 즉시 교체하십시오.

환경: 시간이 지남에 따라 황동 본체 또는 스템 씰의 성능을 저하시킬 수 있는 부식성 화학 물질이나 높은 습기 축적이 밸브 영역에 없도록 유지하십시오.

비상 프로토콜: 가스 누출이 발생한 경우 즉시 상류 주 밸브를 닫고 해당 지역에서 대피한 후 응급 서비스에 연락하십시오.
