플랜지형 체크 밸브는 파이프라인 시스템의 역류를 어떻게 방지합니까?

산업용 파이프라인 시스템에서 역류를 방지하는 것은 시스템 안전을 유지하고 장비를 보호하며 공정 안정성을 보장하는 데 중요합니다. 에이플랜지 체크 밸브유체의 역류를 차단하면서 자동으로 한 방향으로 흐르도록 하는 솔루션으로 널리 사용되는 솔루션입니다. 이 간단하지만 효과적인 장치는 수처리, 화학 처리, 석유 및 발전과 같은 산업에서 중요한 역할을 합니다.

수동 밸브와 달리 플랜지 체크 밸브는 흐르는 매체의 압력을 사용하여 자동으로 작동합니다. 유체가 올바른 방향으로 흐르면 내부 디스크가 열립니다. 흐름이 역전되거나 압력이 떨어지면 디스크가 즉시 닫혀 역류를 방지하고 업스트림 장비를 보호합니다.

기사 요약

이 기사에서는 플랜지형 체크 밸브의 작동 방식, 구조적 구성 요소, 이점, 설치 고려 사항 및 일반적인 산업 응용 분야에 대해 설명합니다. 또한 올바른 밸브 설계를 선택하면 펌프 손상, 압력 서지, 오염과 같은 일반적인 파이프라인 문제를 어떻게 해결할 수 있는지 강조합니다.

목차

• 플랜지 체크 밸브 소개
• 플랜지 체크 밸브의 작동 원리
• 플랜지 체크 밸브의 주요 구성 요소
• 주요 기술 매개변수
• 플랜지 체크 밸브 사용의 장점
• 일반적인 산업 응용 분야
• 올바른 플랜지 체크 밸브를 선택하는 방법
• 설치 및 유지 관리 팁
• 자주 묻는 질문
• 결론

플랜지 체크 밸브 소개

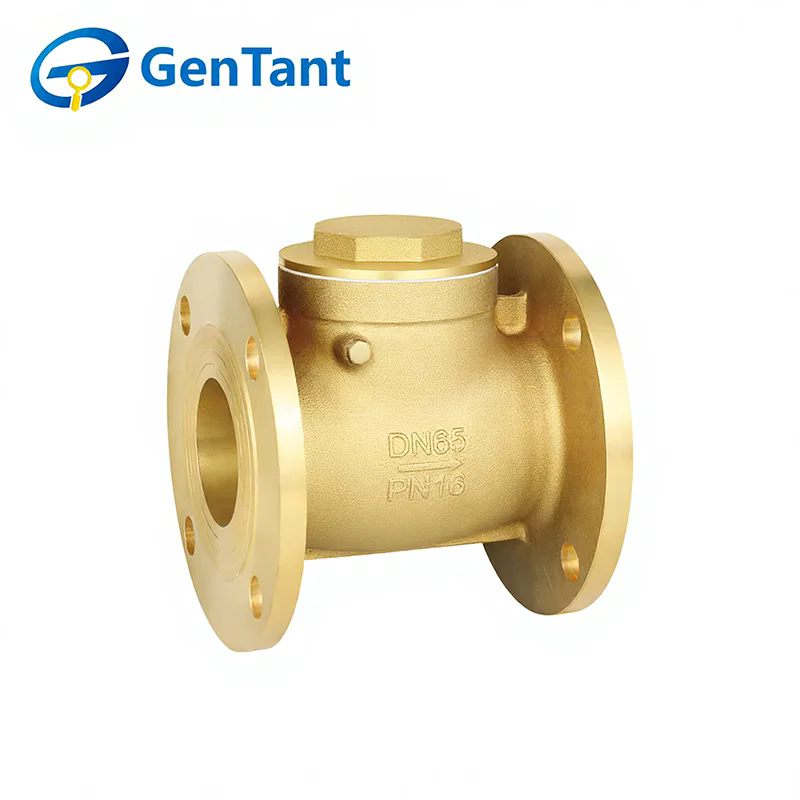

플랜지 체크 밸브는 파이프라인 플랜지에 직접 볼트로 체결할 수 있도록 양쪽 끝이 플랜지 연결로 설계된 역류 방지 밸브 유형입니다. 이 연결 방법은 강력한 밀봉 성능을 제공하며 특히 고압 조건에서 작동하는 중대형 파이프라인에 적합합니다. :contentReference[oaicite:1]{index=1}

플랜지 체크 밸브의 주요 기능은 유체가 한 방향으로 이동하는 동시에 역류를 자동으로 차단하는 것입니다. 이를 통해 펌프 손상, 수격 현상, 업스트림 공정 오염 등의 문제를 방지할 수 있습니다. :contentReference[oaicite:2]{index=2}

신뢰성과 내구성으로 인해 플랜지형 체크 밸브는 수처리 시스템, 석유화학 플랜트, 하수 처리 시설 및 산업 생산 라인에서 널리 사용됩니다.

플랜지 체크 밸브의 작동 원리

플랜지형 체크 밸브의 작동은 파이프라인 입구와 출구 사이의 압력 차이에 따라 달라집니다.

• 유체가 올바른 방향으로 흐르면 압력으로 인해 밸브 디스크가 열립니다.
• 디스크가 밸브 시트에서 들어올려지거나 흔들리면서 매체가 통과할 수 있습니다.
• 흐름이 멈추거나 역전되면 역압이 디스크를 다시 시트로 밀어냅니다.
• 밸브가 자동으로 닫혀 역류를 차단합니다.

이 자동 메커니즘을 통해 외부 전원이나 수동 조작이 필요하지 않습니다. 밸브는 시스템의 압력 변화에 즉시 반응하여 펌프, 압축기 및 기타 중요한 장비를 지속적으로 보호합니다. :contentReference[oaicite:3]{index=3}

플랜지 체크 밸브의 주요 구성 요소

플랜지형 체크 밸브의 내부 구조를 이해하면 엔지니어가 파이프라인 시스템에 적합한 모델을 선택하는 데 도움이 됩니다.

대부분의 산업용 플랜지 체크 밸브는 압력, 온도 및 부식성 매체를 견딜 수 있도록 주철, 탄소강 또는 스테인리스강과 같은 내구성 있는 재료를 사용하여 제조됩니다. :contentReference[oaicite:4]{index=4}

주요 기술 매개변수

플랜지 체크 밸브를 선택할 때 엔지니어는 파이프라인 시스템과의 호환성을 보장하기 위해 여러 기술 매개변수를 고려해야 합니다.

• 공칭 직경(DN)
• 압력 등급(PN 또는 클래스)
• 작동 온도
• 본체 및 디스크 재질
• 씰 재질
• 연결 표준(ANSI, DIN, JIS)

플랜지 체크 밸브 사용의 장점

많은 산업 시설에서는 신뢰할 수 있는 성능과 손쉬운 유지 관리를 제공하는 플랜지형 체크 밸브를 선호합니다.

• 자동운전– 수동 제어나 전원 공급이 필요하지 않습니다.
• 효과적인 역류방지– 펌프와 압축기를 보호합니다.
• 강력한 파이프라인 연결– 플랜지 조인트는 안정적인 밀봉을 제공합니다.
• 유지관리 용이– 파이프라인을 절단하지 않고도 밸브를 제거할 수 있습니다.
• 폭넓은 산업 호환성– 다양한 압력 및 온도 조건에 적합합니다.

이러한 장점으로 인해 플랜지형 체크 밸브는 현대 산업 배관 시스템의 필수 구성 요소가 되었습니다.

일반적인 산업 응용 분야

플랜지형 체크 밸브는 역류 방지가 중요한 많은 산업 시스템에 일반적으로 설치됩니다.

• 물 공급 및 처리장
• 석유 및 가스 파이프라인
• 화학 처리 시스템
• 증기 및 보일러 파이프라인
• 식품 및 의약품 가공 라인
• 발전설비

예를 들어, 펌프 시스템에서는 작동이 멈출 때 물이 펌프로 다시 흘러 들어가는 것을 방지하기 위해 배출 라인에 밸브가 설치되는 경우가 많습니다.

올바른 플랜지 체크 밸브를 선택하는 방법

올바른 밸브 모델을 선택하려면 시스템 상태를 주의 깊게 평가해야 합니다. 다음 요소를 항상 고려해야 합니다.

• 파이프라인 압력 및 온도
• 유체 또는 가스의 종류
• 설치 방향(수평 또는 수직)
• 필요한 밀봉 성능
• 유지보수 접근성
• 적용 가능한 산업 표준

적절한 크기의 밸브는 안정적인 작동을 보장하고 디스크 진동, 압력 손실 또는 조기 마모와 같은 문제를 방지합니다.

설치 및 유지 관리 팁

• 몸체의 흐름방향 화살표에 맞춰 밸브를 설치하십시오.
• 설치하기 전에 플랜지 표면이 깨끗한지 확인하십시오.
• 플랜지 볼트를 조일 때 적절한 개스킷과 토크를 사용하십시오.
• 이물질이 쌓일 수 있는 위치에 밸브를 설치하지 마십시오.
• 마모, 부식 또는 밀봉 손상이 있는지 정기적으로 검사하십시오.

올바르게 설치하면 밸브의 신뢰성과 서비스 수명이 크게 향상됩니다.

자주 묻는 질문

Q1: 플랜지형 체크 밸브와 나사식 체크 밸브의 차이점은 무엇입니까?

플랜지형 체크 밸브는 파이프 플랜지 사이에 볼트 연결을 사용하므로 더 큰 파이프라인과 고압 시스템에 이상적입니다. 나사형 체크 밸브는 일반적으로 소규모 파이프라인에 사용됩니다.

Q2: 플랜지 체크 밸브를 수직으로 설치할 수 있습니까?

예, 하지만 설치 방향은 밸브 유형에 따라 다릅니다. 스윙 체크 밸브는 일반적으로 수평으로 설치되는 반면, 리프트 체크 밸브는 수직 파이프라인에서 작동할 수 있습니다.

Q3: 체크 밸브에 수격 현상이 발생하는 이유는 무엇입니까?

갑작스러운 흐름 역전으로 인해 밸브가 너무 빨리 닫힐 때 워터 해머가 발생합니다. 스프링 보조 체크 밸브를 사용하거나 적절한 시스템 설계를 사용하면 이 문제를 줄이는 데 도움이 될 수 있습니다.

Q4: 플랜지형 체크 밸브는 얼마나 오래 지속됩니까?

적절한 재료 선택 및 유지 관리를 통해 산업용 체크 밸브는 까다로운 환경에서도 수년 동안 안정적으로 작동할 수 있습니다.

결론

플랜지형 체크 밸브는 현대 파이프라인 시스템의 중요한 구성 요소로, 유체가 한 방향으로 안전하게 흐르도록 보장하는 동시에 비용이 많이 드는 역류 문제를 방지합니다. 작동 원리, 구조 및 적용 요구 사항을 이해함으로써 엔지니어와 시설 관리자는 올바른 밸브를 선택하여 시스템 신뢰성과 운영 효율성을 향상시킬 수 있습니다.
