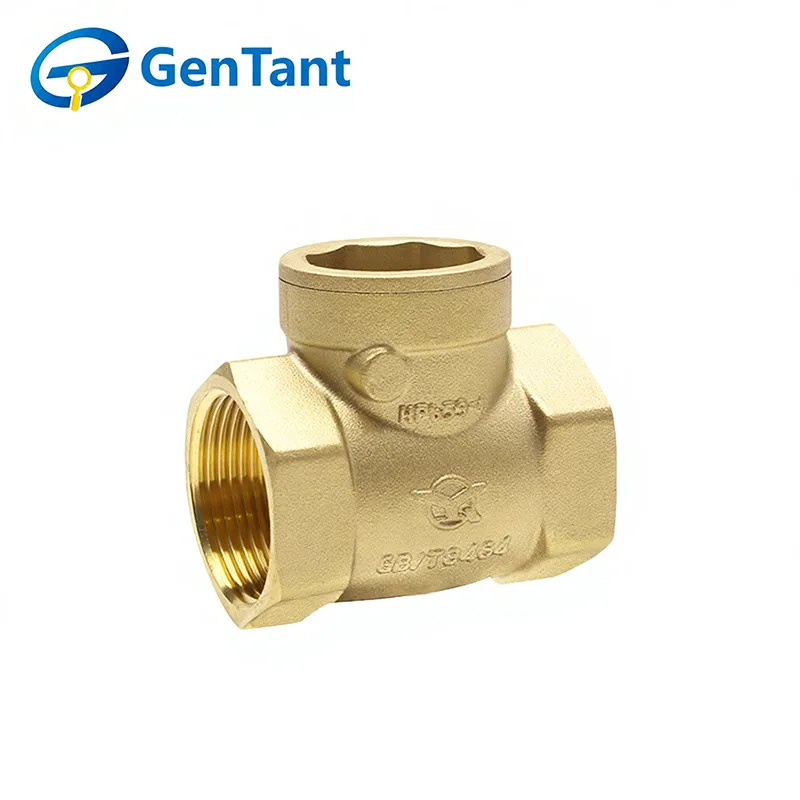

수평 체크 밸브

수평 체크 밸브는 파이프라인 시스템 내에서 역류 또는 역류를 자동으로 방지하면서 한 방향으로 유체 흐름을 허용하도록 설계된 중요한 흐름 제어 장치입니다. 주요 기능은 흐름이 멈출 때 압력 서지 또는 역순환으로 인한 손상으로부터 펌프, 압축기 및 기타 민감한 장비를 보호하는 것입니다. 단방향 흐름을 보장함으로써 시스템 효율성을 유지하고 수격 현상을 방지하며 물 공급 및 HVAC 시스템부터 산업 처리 및 관개에 이르는 응용 분야에서 프로세스 무결성을 보호합니다. 수평 파이프라인 설치를 위해 특별히 설계된 컴팩트한 내부 메커니즘과 본체 방향은 다양한 압력 조건에서 공간 효율성과 안정적인 작동을 위해 최적화되었습니다.

제품 특징 및 용도

애플리케이션

단방향 밸브 또는 역류 방지 밸브라고도 알려진 구리 수평 체크 밸브는 파이프라인 내 매체의 역류를 방지하는 기능을 합니다. 워터펌프 흡입배관의 하부밸브도 체크밸브의 일종으로 간주됩니다. 이는 개폐 구성요소가 매체 자체의 흐름과 힘에 의존하는 자동 밸브입니다. 매체가 한 방향으로만 흐르도록 요구하는 파이프라인에 주로 사용되어 역류로 인한 사고를 방지합니다.

특징

재료 및 공정: 열간 단조 공정을 사용하여 고품질 구리 소재로 제작되었습니다.

작동 매체: 물, 오일, 가스를 포함한 다양한 매체에 적합합니다.

작동 온도: -10°C~120°C의 온도 범위 내에서 작동합니다.

최대 작동 압력: 16bar의 최대 허용 작동 압력(PN)을 견딜 수 있도록 설계되었습니다.

제품 매개변수

스레드 연결 유형

DN15(1/2"), DN20(3/4"), DN25(1"), DN32(1-1/4"), DN40(1-1/2"), DN50(2")

주요재료

①밸브 본체, 밸브 커버, 밸브 플레이트: HPb59-1

② 씰링 요소: 실리콘 고무

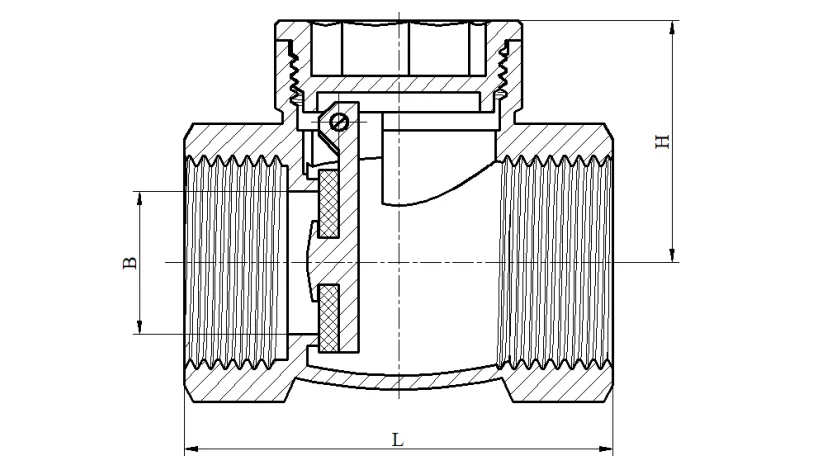

제품 차원

설치 및 작동 지침

1. 직선형 리프트 체크 밸브는 수평 파이프라인에 설치해야 합니다. 수직 리프트 체크 밸브는 일반적으로 수직 파이프라인에 설치되며 매체는 아래에서 위로 흐릅니다.

2. 스윙 체크 밸브의 설치 위치는 제한되지 않습니다. 일반적으로 수평 파이프라인에 설치되지만 수직 또는 경사 파이프라인에도 설치할 수 있습니다.

3. 설치 시 매체 흐름 방향이 밸브 본체에 표시된 화살표와 일치하는지 확인하십시오.

유지

1.정기적인 청소. 파이프라인의 불순물과 침전물이 체크 밸브에 미치는 영향을 방지하려면 전체 구리 수평 체크 밸브와 파이프라인 내부를 정기적으로 청소해야 합니다.

2. 냉수와 온수를 교대로 사용하는 것을 참고하세요. 체크밸브를 자주 열고 닫으면 파손의 원인이 되므로 냉수와 온수를 교대로 사용하는 것을 피해야 합니다.

3.압력에 주의하세요. 전체 구리 수평 체크 밸브를 사용할 때는 파이프라인 내부의 압력 상황에 주의해야 합니다. 압력이 너무 높으면 체크 밸브에 악영향을 미치기 때문입니다. 즉, 전체 구리 수평 체크 밸브는 파이프라인 시스템에서 일반적으로 사용되는 장치이며 사용 및 유지 관리가 매우 간단하고 쉽습니다. 실제 사용 시 사용자는 위의 요구 사항에 따라 작동하고 유지 관리해야 사용 효과를 보장할 수 있습니다.
