차압 제어 밸브

정밀도와 내구성을 위해 설계된 GenTant 밸브는 통합이 용이하므로 전 세계 엔지니어와 프로젝트 관리자가 선호하는 선택입니다. 우리는 뛰어난 서비스와 맞춤형 솔루션을 제공하고 도매업자에게 합리적인 가격으로 고품질 제품을 제공하기 위해 최선을 다하고 있습니다. 기술 문서를 요청하고, 당사의 다양한 제품 범위를 살펴보고, 귀하의 프로젝트 요구 사항을 충족하기 위해 당사 팀과 상담하시기 바랍니다. GenTant와 협력하여 시스템 성능과 수명을 향상시키십시오.

제품 특징 및 용도

차압 제어 밸브는 공급 라인과 회수 라인 사이의 일정한 차압을 자동으로 유지하기 위해 폐쇄 루프 순환수 시스템용으로 설계되었습니다. 유량 변화에 비례적으로 반응하여 시스템 압력을 안정화하고 과도한 유속을 방지하며 파이프 소음을 효과적으로 제거합니다. 이 밸브는 구리 임펄스 튜브를 통해 정적 밸런싱 밸브와 함께 작동하여 정확한 흐름 조절과 압력 균형을 보장합니다. PN16 압력 등급의 견고한 구조로 장기적인 신뢰성을 보장합니다. 이 밸브는 유연한 설치 방향을 지원하고, 설정점 메모리를 제공하며, 다른 시스템 구성 요소를 방해하지 않고 부분적인 격리를 허용하여 에너지 효율성과 향상된 열 쾌적성을 보장합니다.

차압 제어 밸브는 냉수 및 온수 순환 네트워크와 같은 가변 흐름 HVAC 시스템에 널리 사용됩니다. 온도 조절 제어 밸브, 팬 코일 장치, 흐름 변화가 자주 발생하는 터미널 분기와 관련된 응용 분야에 이상적입니다. 밸브는 지점 전반에 걸쳐 안정적인 차압을 유지함으로써 시스템 안정성을 향상시키고 시운전 시간을 단축하며 상업용 건물, 주거 단지, 병원 및 산업 시설에서 조용하고 효율적인 작동을 보장합니다.

주요 사용 사례는 다음과 같습니다.

지역 난방 및 라이저 시스템: 대규모 건물의 여러 구역 또는 수직 라이저의 압력을 안정화하여 다른 분기의 열림 또는 닫힘으로 인한 흐름 변동을 방지하는 데 사용됩니다.

응축 보일러 시스템: 응축 효율을 최적화하고 열교환기를 통해 안정적인 유량을 보장하는 데 필요한 압력 조건을 유지하여 보일러를 보호합니다.

열병합 발전(CHP) 시스템: 공급 라인과 회수 라인 사이의 압력을 조절하여 열병합 발전 장치가 최적의 유압 매개변수 내에서 작동하도록 보장하여 오버플로나 압력 부족을 방지합니다.

제품 매개변수(사양)

온도 범위: -5 ~ 110°C

최대 작동 압력: 16bar

최대 차압: 2bar

다이어프램 전체의 최대 차압: 6bar

설정 범위: 5~30kPa(50~300mbar)

정확도: ±15%

구리 임펄스 튜브: 1/8" × 1/8" × 1m(1/4" 어댑터/부싱 포함)

스레드 연결 유형

DN15(1/2"),DN20(3/4"),DN25(1")

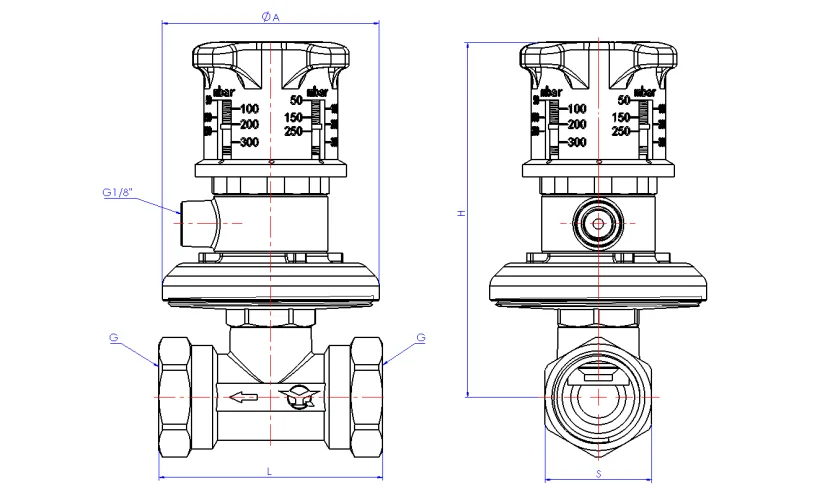

제품 차원

운영 지침

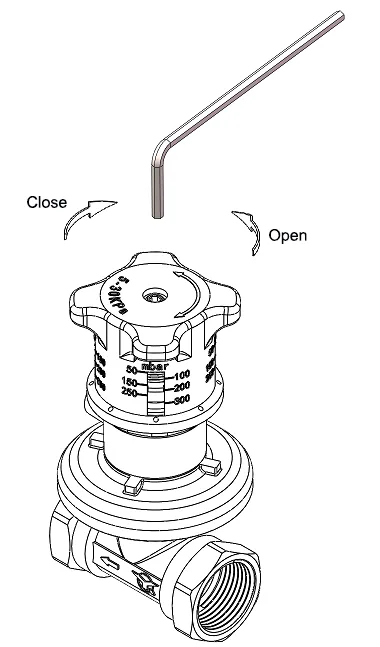

밸브 폐쇄 작동

3mm 육각 렌치(육각 렌치)를 사용하여 핸드휠 중앙에 있는 육각 소켓에 삽입합니다. 내부 밸브 플러그를 이동하고 흐름 채널을 닫으려면 시계 방향으로 돌립니다.

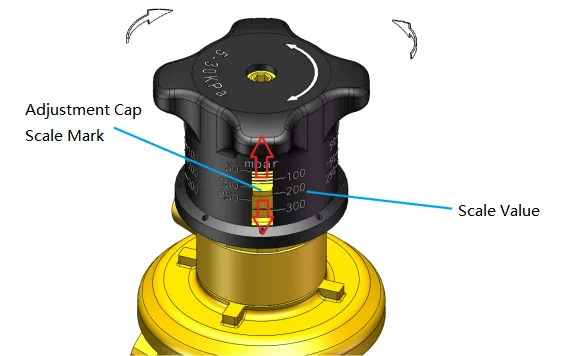

차압 조정 작동

조정 핸드휠을 손으로 돌려 내부 설정 캡을 위아래로 이동합니다. 캡을 핸드휠의 원하는 눈금 값에 맞춥니다. 스케일 값은 mbar 단위로 보정됩니다.
