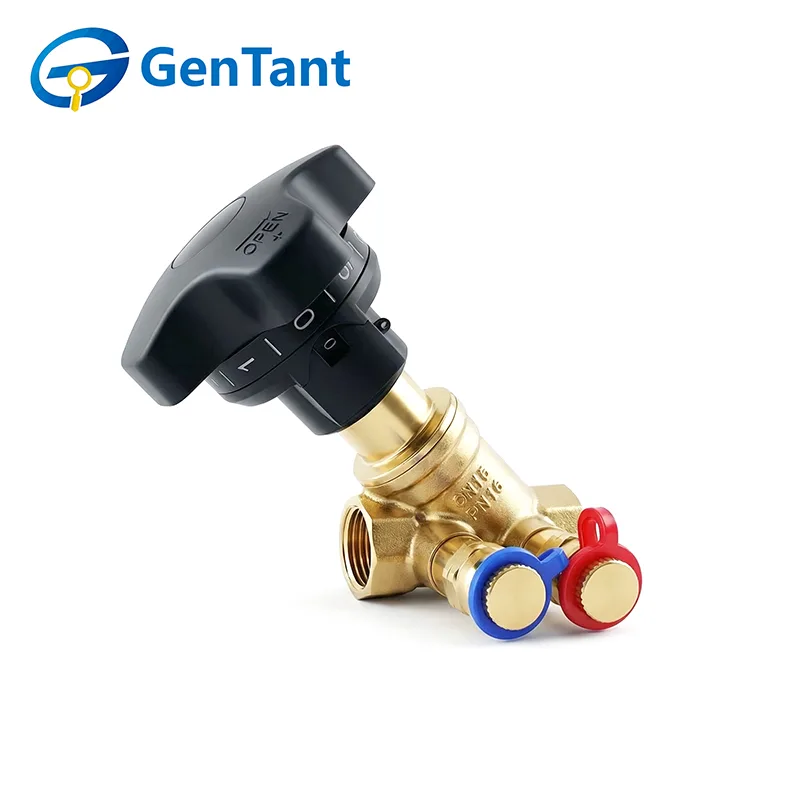

정적 밸런싱 밸브

선도적인 글로벌 공급업체로서 당사는 신뢰할 수 있는 밸브 솔루션을 전 세계에 수출하여 경쟁력 있는 도매 가격과 포괄적인 OEM/ODM 서비스를 제공합니다. 우리 공장은 엄격한 품질 관리 시스템과 전담 기술 지원을 갖추고 있습니다. 정적 밸런싱 밸브를 소싱하거나 구매하려는 경우 최신 제품 카탈로그를 문의하고 견적을 요청하시기 바랍니다. 대규모 조달 또는 전문 엔지니어링 프로젝트를 위한 당사의 제조 전문 지식과 원활한 글로벌 배송의 이점을 누리십시오.

제품 특징 및 용도

정적 밸런싱 밸브는 디지털 잠금 메커니즘과 직선 흐름 밸브 본체 설계를 특징으로 하여 정밀한 등비율 유량 제어를 제공합니다. 이는 모든 시스템 분기에 걸쳐 정확하고 변조 방지 조정과 안정적인 유압 성능을 보장합니다.

HVAC 시스템의 냉난방 불균형을 해결하기 위해 특별히 설계된 이 제품은 각 터미널에 흐름을 정확하게 분배하여 온도 변화를 제거합니다. 지역 난방, 상업용 에어컨 및 산업용 물 회로에 이상적이며 완전한 유압 균형을 달성하고 펌프 에너지 소비를 줄이며 전체 시스템 효율성을 향상시켜 에너지 절약과 향상된 편안함을 제공합니다.

제품 매개변수(사양)

적용 유체: 물, 글리콜 용액(최대 50% 글리콜)

작동 온도 범위: -20 ~ 120°C

최대 작동 압력: 16bar(1.6MPa)

신속한 압력 테스트 기능: (감지를 위해 전용 스마트 게이지 필요, 프로브 직경 3mm)

뛰어난 조절 성능: 1/10회전 단위로 표시되는 열림 표시기로 정밀한 조정

우수한 차단 기능

개방도 잠금 기능

정확도: ±10%

주요재료

Hpb59-1(황동등급)

핸드휠: ABS실링 구성 요소: PTFE, EPDM

스레드 연결 유형

DN15(1/2"), DN20(3/4"), DN25(1"), DN32(1-1/4"), DN40(1-1/2"), DN50(2")

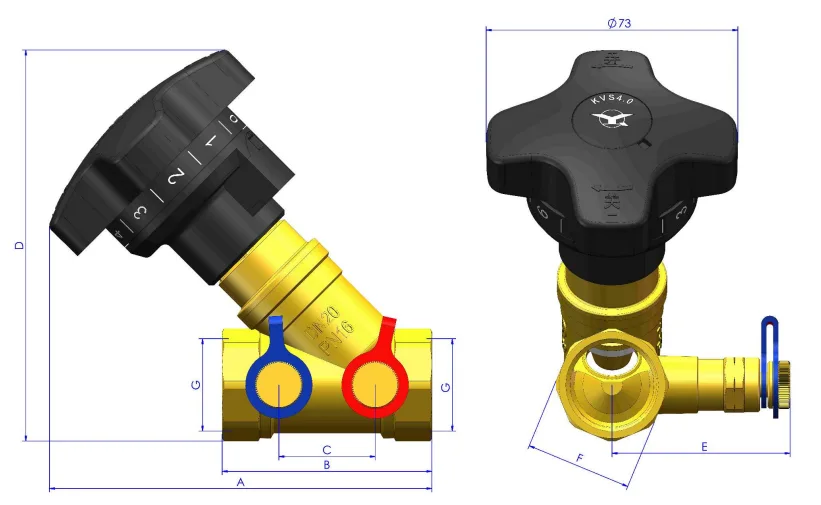

제품 차원

밸브 설치 지침 및 메모리 잠금 설정 지침:

밸브 핸드휠의 표시기는 시운전 담당자가 볼 수 있는 방향을 향해야 합니다. 시운전 중 감지를 위해 전용 스마트 기기를 연결할 수 있도록 밸브 본체의 압력 테스트 조인트 앞에 장애물을 피해야 합니다.

밸브가 설치된 파이프라인의 공칭 직경은 동일해야 합니다.

설치하기 전에 배관과 밸브에 오염물질이 없는지 확인하십시오.

잠재적인 불순물로부터 밸브를 보호하려면 밸브 상류에 필터를 설치하십시오.

설치 시 매체 흐름 방향은 밸브 본체에 표시된 방향과 일치해야 합니다.

밸브는 수평 또는 수직으로 설치할 수 있습니다.

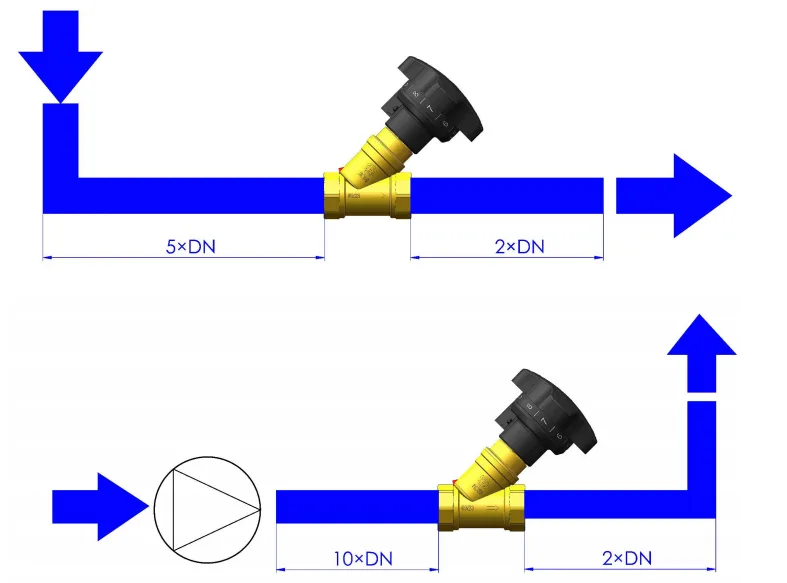

곡선 파이프 섹션 뒤에 밸브를 설치하는 경우 밸브 앞의 직선 파이프 섹션을 최소한으로 유지하는 것이 좋습니다(길이는 밸브 공칭 직경의 5배).

밸브 앞에 순환기(펌프)가 있는 경우 직관의 최소 권장 길이는 밸브 자체 호칭 직경의 10배입니다.

밸브 시운전 후 시스템 균형 상태를 유지하려면 정상적인 시스템 작동 중에 밸브 개방도를 무작위로 변경해서는 안 되며, 특히 개방 잠금 장치를 변경해서는 안 됩니다.

메모리 잠금 설정

정적 밸런싱 밸브에는 위치 기억 장치가 있습니다. 더스트 캡을 제거하고 필요한 잠금 설정을 위해 다음 단계를 따르십시오.

1. 더스트 캡과 핸드휠 사이의 작은 홈에 작은 도구를 사용하여 꺼냅니다.

2. 5mm 육각 렌치를 핸드휠 중앙에 삽입하고 필요한 위치에서 회전을 유지합니다.

3. 더스트 캡을 다시 눌러 제자리에 끼웁니다.
