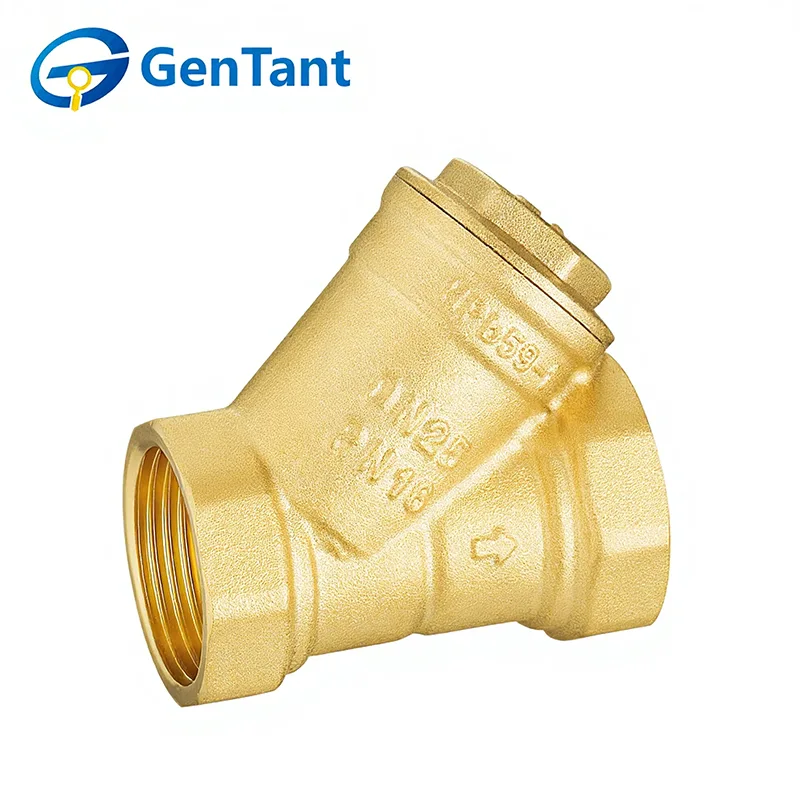

헤비듀티 스트레이너 밸브

헤비듀티 스트레이너 밸브는 액체와 가스에서 잔해, 입자, 오염 물질을 필터링하여 파이프라인과 장비를 보호하고 원활한 작동을 보장하며 다운스트림 시스템의 손상을 방지하도록 설계된 중요한 구성 요소입니다. 견고한 구조와 높은 유량을 갖춘 이 밸브는 내구성과 안정적인 여과가 필수적인 산업, 에너지 및 화학 처리 응용 분야에 널리 사용됩니다.

제품 특징 및 용도

헤비듀티 스트레이너 밸브는 고압 및 고속 흐름이 요구되는 까다로운 환경에 맞게 제작되었습니다. 강화된 본체와 고급 스테인레스 스틸 메쉬를 특징으로 하며 탁월한 내구성과 여과 효율성을 제공합니다. 이 밸브는 대형 잔해물로부터 중요한 기계를 보호하는 것이 중요한 상업용 보일러 시스템, 대규모 HVAC 본선 및 냉각탑에 주로 적용됩니다. 견고한 설계로 시스템 수명을 보장하는 동시에 유지 관리 관련 가동 중지 시간을 최소화합니다.

제품 매개변수

기술 사양

공칭 압력: 1.6MPa

작동 매체: 물, 기름, 비부식성 및 불연성 가스

작동 온도: -10°C  T  120°C

스레드는 ISO 228 표준을 준수합니다.

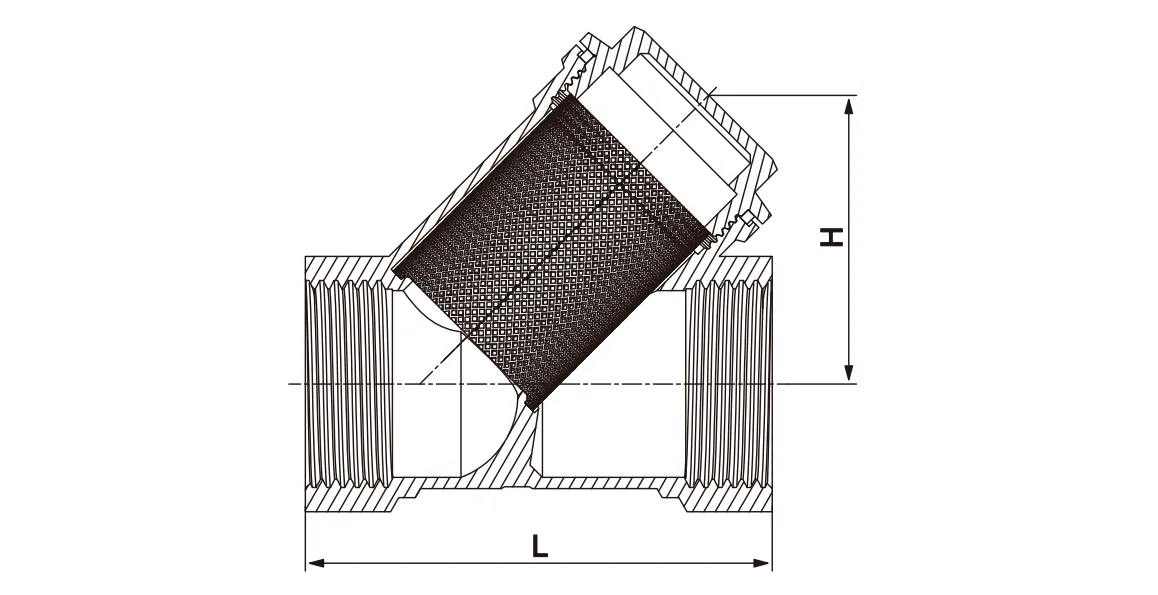

제품 차원

설치 지침

시스템 준비: 설치하기 전에 파이프라인에서 모든 건설 잔해물을 제거했는지 확인하십시오. 보호 캡을 제거하고 내부 메시가 올바르게 장착되었는지 확인하십시오.

방향성 흐름: 여과기는 단방향입니다. 밸브 본체의 화살표가 유체 흐름 방향을 가리키는지 확인하십시오. 헤비듀티 스트레이너 밸브의 경우 중력이 잔해 수집을 지원할 수 있도록 스크린 하우징이 아래쪽을 향해야 합니다.

올바른 공구 사용: 나사산이 있는 파이프에 가장 가까운 육각형 끝 부분에만 렌치를 적용하십시오. 영구 변형이 발생할 수 있으므로 밸브 본체 전체에 토크를 가하지 마십시오.

나사산 밀봉: 수형 파이프 나사산에는 PTFE 테이프나 밀봉제를 엄격하게 사용하십시오. 과도한 밀봉재가 밸브에 들어가지 않도록 하십시오. 필터 ​​메쉬가 막힐 수 있습니다.

간격: 향후 유지 관리 중에 스크린을 제거하고 청소할 수 있도록 스트레이너 캡 아래에 충분한 공간이 있는지 확인하십시오.

작동 지침

기능: 이 밸브는 기계적 여과 전용으로 설계되었습니다. 펌프, 계량기, 열교환기와 같은 다운스트림 장비를 보호하는 수동 구성 요소입니다.

초기 시운전: 시스템이 시작된 후 스트레이너 전체의 압력 강하를 모니터링합니다. 눈에 띄게 떨어지는 경우 화면에 초기 "시작" 잔해물이 쌓였으므로 즉시 청소해야 함을 나타냅니다.

압력 제한: 하우징 고장을 방지하려면 작동 조건이 명시된 압력 및 온도 등급을 초과하지 않도록 하십시오.

검사 및 유지보수

정기 청소: 정기적으로 스트레이너 캡을 풀어 스테인레스 스틸 메쉬를 제거하고 청소합니다. 빈도는 유체의 퇴적물 수준에 따라 다릅니다.

씰 검사: 스트레이너를 열 때마다 캡 개스킷이나 O-링을 검사하십시오. 누출을 방지하기 위해 마모 또는 편평한 흔적이 보이면 교체하십시오.

필터 관리: 부드러운 솔과 물로 메쉬를 청소하십시오. 손상되거나 변형된 스크린을 사용하지 마십시오. 우회된 잔해로 인해 다운스트림 구성 요소가 손상될 수 있습니다.

안전 프로토콜: 시스템에 압력이 가해지고 있는 동안에는 스트레이너 캡을 열려고 시도하지 마십시오. 정비하기 전에 해당 부분을 격리하고 모든 내부 압력을 완화하십시오.

밀봉 보상: 캡에서 누출이 발생하는 경우 캡을 살짝 조이십시오. 누출이 지속되면 과도하게 조이기보다는 개스킷을 교체하십시오.
