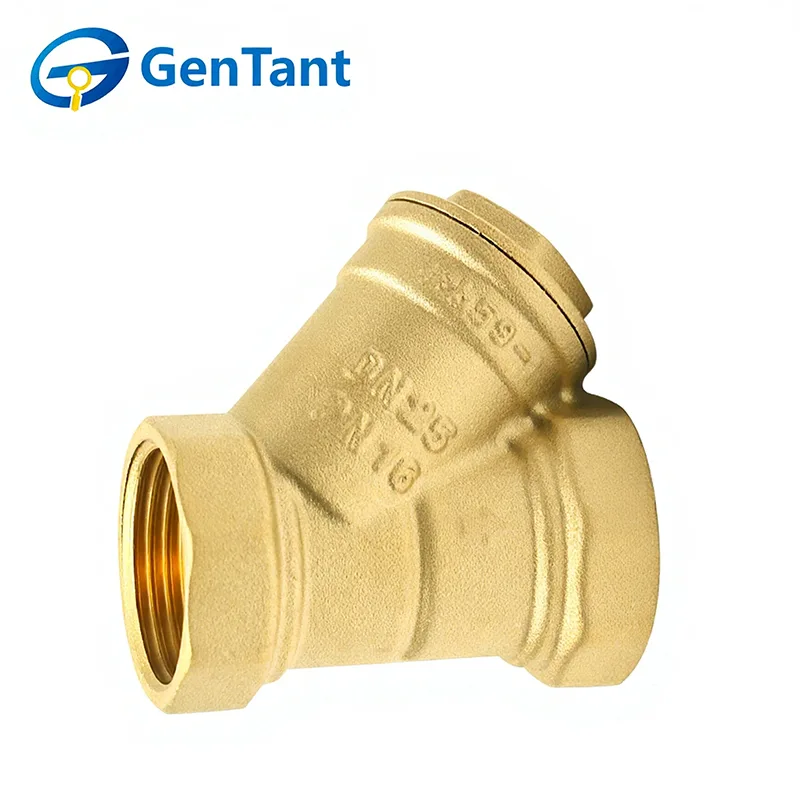

Y형 스트레이너 밸브

신뢰할 수 있는 글로벌 공급업체인 당사의 포트폴리오에는 엄격한 국제 표준을 충족하는 다용도 Y형 스트레이너 밸브와 바스켓 스트레이너가 포함되어 있습니다. 경쟁력 있는 도매 가격, 전문 OEM 제조, 100% 공장 테스트 품질의 이점을 누리려면 GenTant의 신뢰할 수 있는 여과 솔루션을 이용하세요. 우리는 글로벌 유통업체와 계약자를 초대하여 대량 조달을 시작하고 세계적 수준의 물류 및 기술 지원을 경험합니다. GenTant의 입증된 여과 기술로 배관 시스템의 무결성을 확보하세요.

제품 특징 및 용도

Y형 스트레이너 밸브는 대각선 "Y" 가지에 들어 있는 원통형 메쉬 스크린을 특징으로 하는 중요한 보호 구성 요소입니다. 이 설계를 통해 압력 강하를 최소화하면서 모래, 스케일 및 잔해물을 가둘 수 있습니다. 주요 적용 분야는 상업용 HVAC 및 가정용 수도관으로, 막힘을 방지하기 위해 펌프 및 계량기와 같은 값비싼 장비의 상류에 설치됩니다. 컴팩트한 모양으로 인해 건물 기계실의 좁은 공간에 이상적입니다.

제품 매개변수

기술 사양

공칭 압력: 1.6MPa

작동 매체: 물, 기름, 비부식성 및 불연성 가스

작동 온도: -10°C  T  120°C

스레드는 ISO 228 표준을 준수합니다.

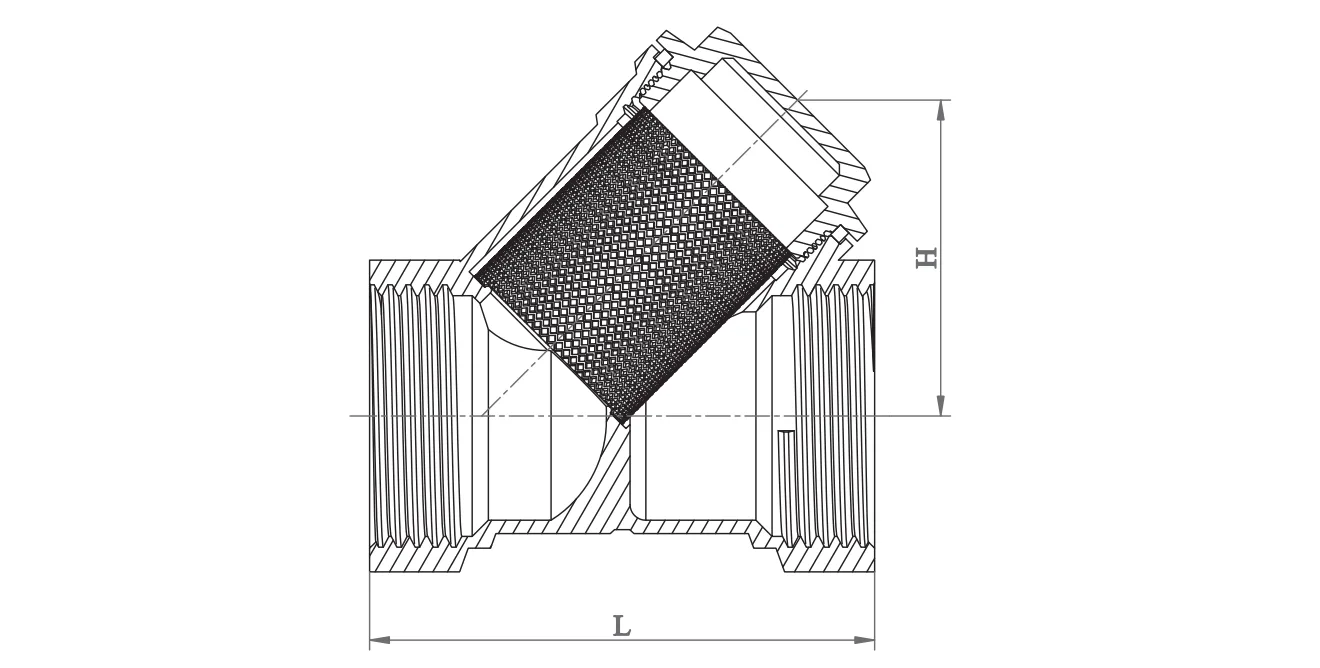

제품 차원

설치 지침

시스템 준비: 설치하기 전에 파이프라인에서 모든 건설 잔해물을 제거했는지 확인하십시오. 보호 캡을 제거하고 내부 메시가 올바르게 장착되었는지 확인하십시오.

방향성 흐름: 여과기는 단방향입니다. 밸브 본체의 화살표가 유체 흐름 방향을 가리키는지 확인하십시오. Y형 스트레이너 밸브의 경우 중력이 잔해 수집을 돕도록 스크린 하우징이 아래쪽을 향해야 합니다.

올바른 공구 사용: 나사산이 있는 파이프에 가장 가까운 육각형 끝 부분에만 렌치를 적용하십시오. 영구 변형이 발생할 수 있으므로 밸브 본체 전체에 토크를 가하지 마십시오.

나사산 밀봉: 수형 파이프 나사산에는 PTFE 테이프나 밀봉제를 엄격하게 사용하십시오. 과도한 밀봉재가 밸브에 들어가지 않도록 하십시오. 필터 ​​메쉬가 막힐 수 있습니다.

간격: 향후 유지 관리 중에 스크린을 제거하고 청소할 수 있도록 스트레이너 캡 아래에 충분한 공간이 있는지 확인하십시오.

작동 지침

기능: 이 밸브는 기계적 여과 전용으로 설계되었습니다. 펌프, 계량기, 열교환기와 같은 다운스트림 장비를 보호하는 수동 구성 요소입니다.

초기 시운전: 시스템이 시작된 후 스트레이너 전체의 압력 강하를 모니터링합니다. 눈에 띄게 떨어지는 경우 화면에 초기 "시작" 잔해물이 쌓였으므로 즉시 청소해야 함을 나타냅니다.

압력 제한: 하우징 고장을 방지하려면 작동 조건이 명시된 압력 및 온도 등급을 초과하지 않도록 하십시오.

검사 및 유지보수

정기 청소: 정기적으로 스트레이너 캡을 풀어 스테인레스 스틸 메쉬를 제거하고 청소합니다. 빈도는 유체의 퇴적물 수준에 따라 다릅니다.

씰 검사: 스트레이너를 열 때마다 캡 개스킷이나 O-링을 검사하십시오. 누출을 방지하기 위해 마모 또는 편평한 흔적이 보이면 교체하십시오.

필터 관리: 부드러운 솔과 물로 메쉬를 청소하십시오. 손상되거나 변형된 스크린을 사용하지 마십시오. 우회된 잔해로 인해 다운스트림 구성 요소가 손상될 수 있습니다.

안전 프로토콜: 시스템에 압력이 가해지고 있는 동안에는 스트레이너 캡을 열려고 시도하지 마십시오. 정비하기 전에 해당 부분을 격리하고 모든 내부 압력을 완화하십시오.

밀봉 보상: 캡에서 누출이 발생하는 경우 캡을 살짝 조이십시오. 누출이 지속되면 과도하게 조이기보다는 개스킷을 교체하십시오.
