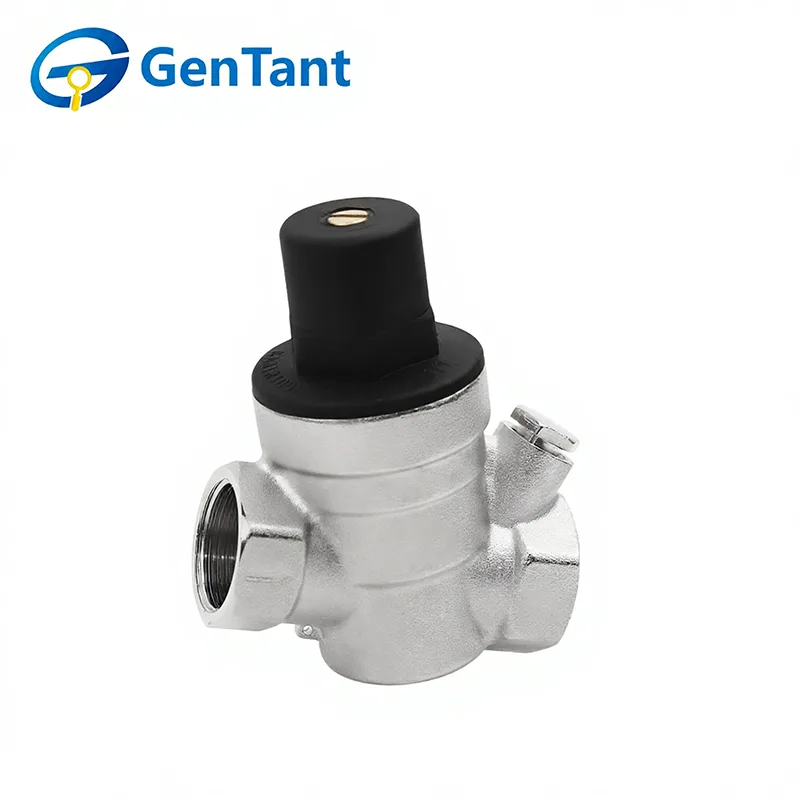

다이어프램 감압 밸브

다이어프램 감압 밸브는 유체 시스템에서 안정적이고 제어된 하류 압력을 유지하는 데 중요한 정밀 엔지니어링 장치입니다. 민감한 다이어프램 메커니즘을 활용하여 들어오는 고압을 안전하고 미리 결정된 설정 지점으로 자동 조절하고 줄여 다운스트림 파이프라인, 설비 및 기기에 대한 안정적인 보호를 보장합니다. 이 기능은 피해를 방지하고 수격 현상을 최소화하며 물 소비를 줄이고 주거용, 상업용 및 도시 급수 네트워크의 전반적인 안전과 수명을 향상시키는 데 필수적입니다.

기술 발전과 제품 무결성을 모두 우선시함으로써 GenTant는 최신 유압 시스템의 정확한 요구 사항을 충족하는 고성능 다이어프램 감압 밸브를 제공하여 전 세계적으로 시스템 효율성과 작동 안전을 지원합니다.

제품 특징 및 용도

이 다이어프램 감압 밸브는 입구 변동에 관계없이 안정적인 하류 압력을 유지합니다. 압력 등급이 PN25인 견고한 구조를 갖추고 있어 성능, 조정 또는 밀봉에 영향을 주지 않고 수평 또는 수직 방향으로 유연하게 설치할 수 있습니다.

주로 도시 급수 시스템에 사용되는 이 밸브는 높고 불안정한 유입 수압을 줄이고 안정화하여 최종 사용자 연결을 위한 일정하고 안전한 수압을 보장하도록 설계되었습니다. 주요 기능은 업스트림 압력이 변하는 경우에도 자동으로 일정한 다운스트림 압력을 유지하는 것입니다.

제품 매개변수(사양)

스레드 연결 유형

DN15(1/2"), DN20(3/4"), DN25(1"), DN32(1-1/4"), DN40(1-1/2"), DN50(2")

기술 사양

최대 허용 작동 압력(PN): 25bar

압력 조절 범위(Ps): 0.5~6bar

배출구 압력 공장 설정: 3bar

사용온도 범위 : 0℃(동결되지 않는 온도) ~ (80℃

소음 수준(dB(A)): ≤ 30

재료 구성

① 밸브 몸체, 밸브 커버, 밸브 스풀 : HPb59-1

② 실링요소 : EPDM

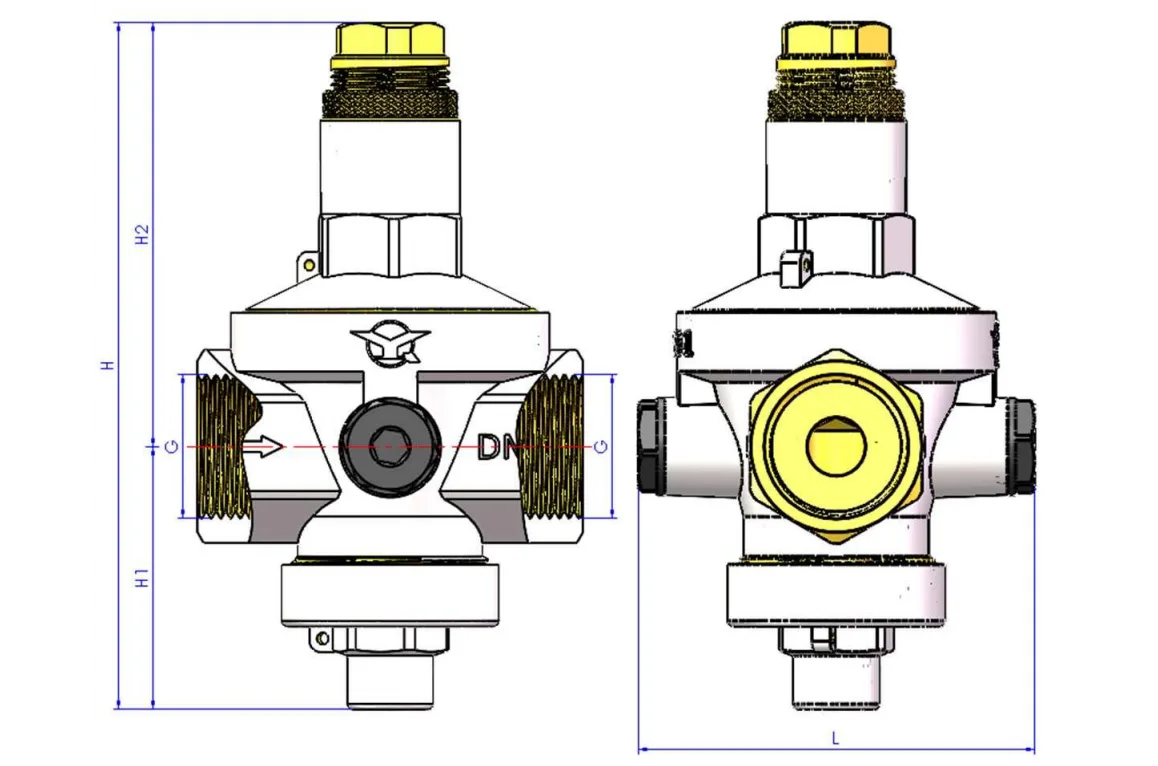

제품 차원

제품 구조 및 작동 원리

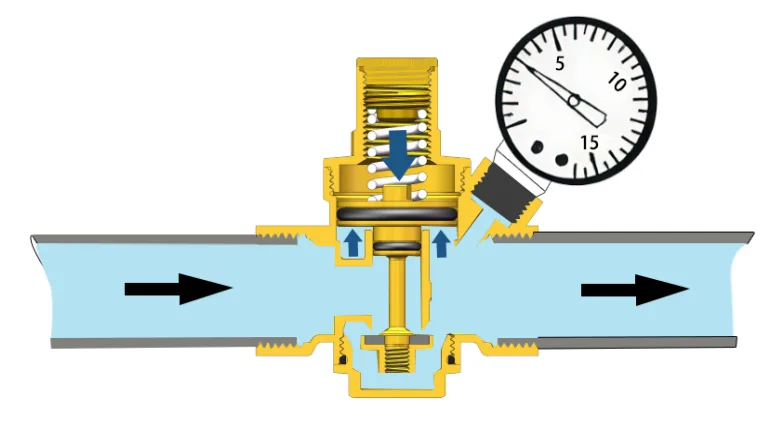

작동 원리

다이어프램 감압 밸브의 핵심 기능은 높은 입구 압력을 안정화되고 보정된 출구 압력으로 정밀하게 조절하여 서지 이벤트 또는 국부적인 과압 조건으로부터 후속 가정용 및 산업용 유체 시스템의 무결성을 보호하는 것입니다.

기계적으로 장치는 두 가지 기본 힘, 즉 내부 피스톤에 작용하는 업스트림 유체 압력에 의해 생성된 동적 폐쇄력에 대해 밸브를 열린 위치로 편향시키는 사전 장력 스프링에 의해 가해지는 정적 힘의 균형을 유지하여 유압 평형을 설정합니다. 이 지속적인 자체 작동 밸런스는 하류의 일관되고 감소된 압력 상태를 효과적으로 유지하여 유체 전달과 시스템 보호를 모두 최적화합니다.

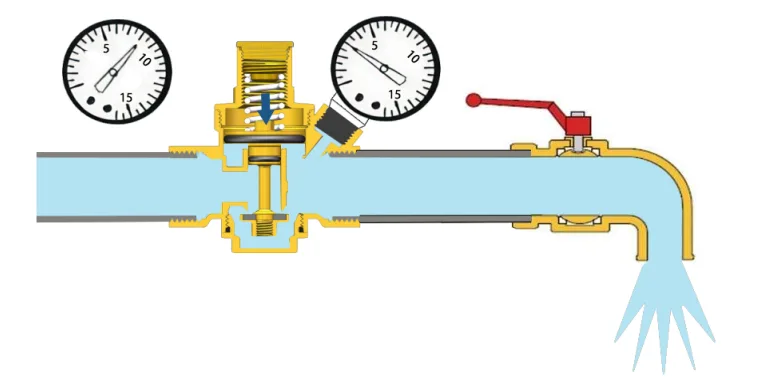

물 소비 중 작동 상태

수도꼭지가 열리면 내부 스프링에 의해 가해지는 힘이 피스톤 하부 표면에 작용하는 상승 유압을 능가합니다. 결과적으로 피스톤은 아래쪽으로 이동하여 유체 흐름 통로를 엽니다. 추가 다운스트림 수도꼭지가 활성화되면 피스톤 아래의 역압이 감소하여 감압 밸브를 통과하는 체적 유량이 비례적으로 증가합니다.

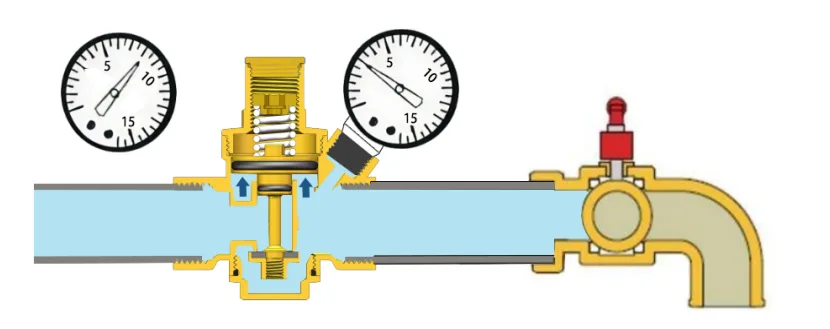

제로 유량 중 작동 상태

하류 수도꼭지가 닫히면 하류 회로 내의 유압이 상승합니다. 이렇게 증가된 압력은 내부 피스톤을 위쪽으로 구동하여 유체 통로를 효과적으로 밀봉하고 사전 정의된 설정 지점에서 하류 압력을 안정화시킵니다. 피스톤에 작용하는 상향 유압력이 내부 스프링 메커니즘에 의해 가해지는 반력을 초과하면 감압 밸브가 순간적으로 닫힙니다.

설치 및 작동 지침

4.1 감압 밸브를 설치하기 전에 배관 시스템에서 공기와 먼지를 제거하는 것이 좋습니다.

4.2 물 흐름 방향을 확인합니다(밸브 본체에 화살표로 표시됨).

4.3 감압밸브는 수직배관과 수평배관 모두에 설치가 가능합니다. (역설치는 금지됩니다.)

4.4 옥외 등 결빙이 발생할 수 있는 장소에는 밸브를 설치하지 마십시오. 결빙으로 인해 장치가 손상될 수 있습니다.

4.5 감압밸브는 압력조정 및 판독을 위해 쉽게 접근할 수 있는 위치에 설치되어야 한다. 동결 가능성이 있으므로 파이프 샤프트 내에 설치하는 것은 권장되지 않습니다.

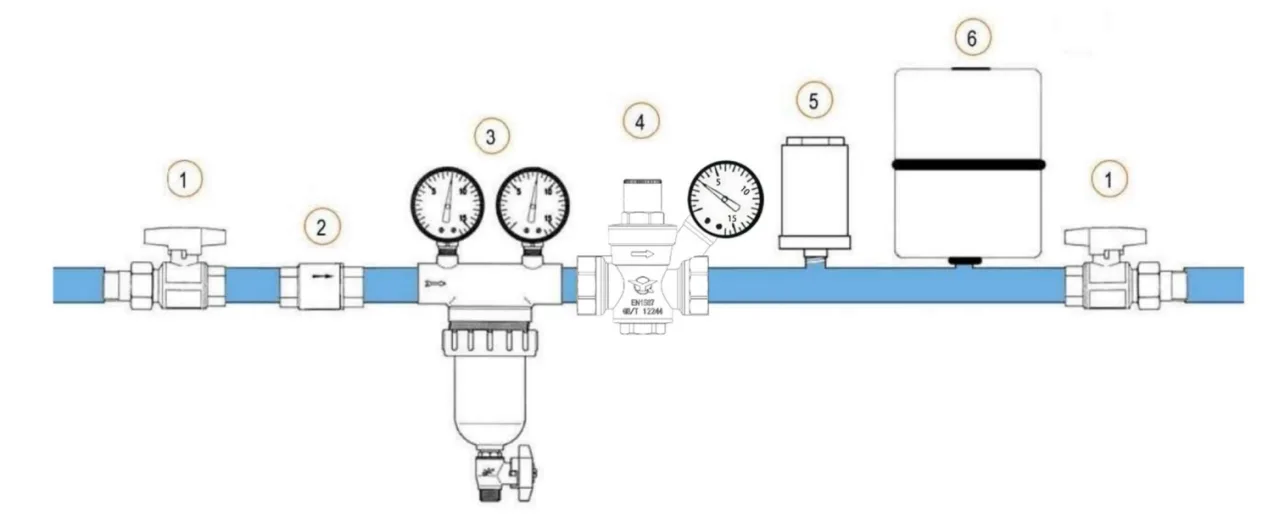

4.6 "워터 해머" 현상은 감압 밸브 고장의 주요 원인입니다. 아래 그림에 설명된 설치 방법은 모든 하위 장비의 작동을 최적화하고 유지 관리 작업을 더 쉽게 하기 때문에 권장됩니다.

① 차단밸브 : 감압밸브 전단 및 후단에 설치하여 각종 장비의 유지보수 작업을 용이하게 합니다.

② 체크밸브 : 역류를 방지한다.

③ 필터(Filter) : 주공급관의 불순물을 여과하여 후단의 모든 설비의 오염을 방지하고 성능을 유지시켜 주는 역할을 합니다.

④ 피스톤형 동적 안정 감압 밸브.

⑤ 수격방지기: 물 공급이 중단된 후 복구될 때 모든 하류 장비에 손상을 줄 수 있는 배관 변동을 방지합니다.

⑥ 팽창용기 : 유체열로 인해 압력이 상승할 수 있는 온수 및 온수 저장 시스템에 사용되며, 과압을 흡수하는 역할을 합니다.

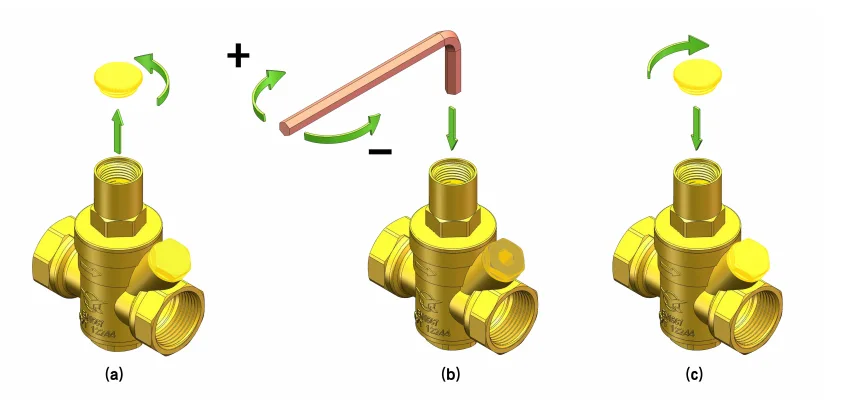

압력 조절

감압 밸브의 출구 압력은 공장에서 3bar로 사전 설정되어 있습니다. 하류 압력은 다음 방법을 사용하여 조정할 수 있습니다.

1. 감압 밸브 뒤의 차단 밸브를 닫습니다.

2. 플라스틱 캡을 시계 반대 방향으로 풀어줍니다.

3. 앨런 볼트용 렌치를 감압 밸브 조정 캡에 삽입하여 조정합니다. 하류 압력을 높이려면 시계 방향으로 돌리고, 하류 압력을 낮추려면 시계 반대 방향으로 돌립니다(그림 b).

4. 감압 밸브의 압력 게이지에 표시되는 압력 값은 조정된 하류 압력입니다.

5. 조정이 완료되면 플라스틱 캡을 시계 방향으로 조입니다.

소음이나 캐비테이션 현상의 발생을 방지하려면 입구-출구 압력 감소 비율을 2.5 이하로 유지하는 것이 좋습니다. 예를 들어 필요한 출구 압력이 4bar인 경우 입구 압력은 10bar를 초과해서는 안 됩니다. 필요한 경우 단계적으로 원하는 압력 감소를 달성하기 위해 추가 감압 밸브를 직렬로 설치하는 것을 고려하십시오.

문제 해결

① 온수 파이프라인이나 온수 저장 시스템에 설치된 감압 밸브는 하류 압력의 증가를 경험하게 됩니다. 이는 물을 가열하면 압력이 높아지는데, 물 소비가 없을 때에는 감압밸브가 닫혀 축적된 압력이 '해방'되는 것을 방지하기 때문이다.

해결책: 온수 입구와 감압 밸브 사이에 팽창 용기를 설치하여 증가된 압력을 흡수합니다.

② 하류 압력이 설정된 압력값과 일치하지 않습니다. 수질이 좋지 않은 지역에서는 감압밸브를 통해 흐르는 불순물이 밸브 시트와 피스톤 사이에 쉽게 쌓이게 되어 밸브가 완전히 닫히지 못하게 됩니다. 이는 상류 압력이 하류 측으로 스며들어 하류 압력을 높이는 것을 허용합니다.

해결책: 감압 밸브 상류에 필터를 설치하고 정기적으로 청소하십시오.
