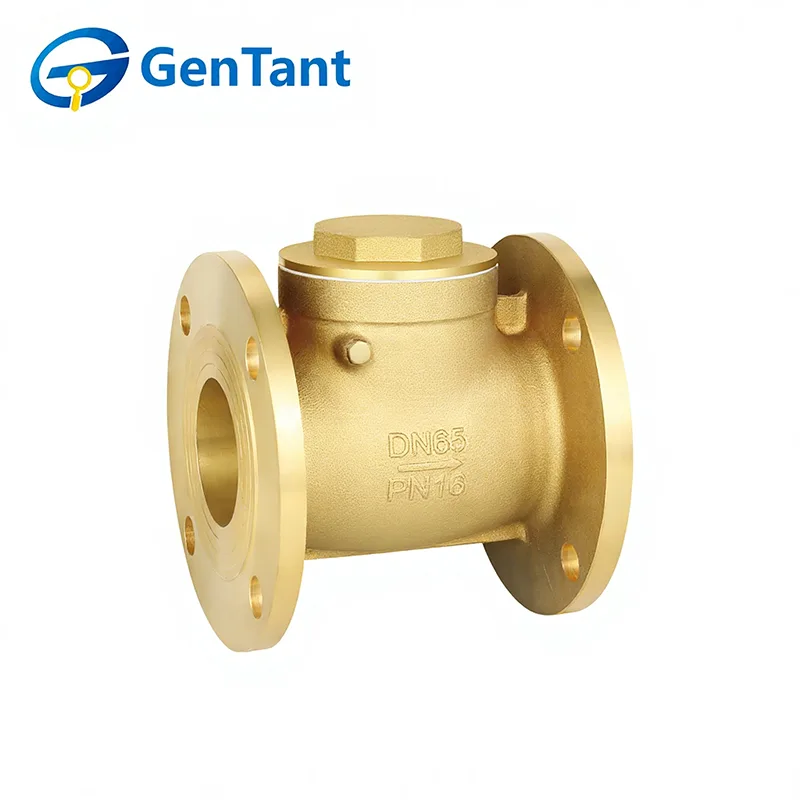

플랜지 체크 밸브

플랜지형 체크 밸브는 배관 시스템 내에서 유체 흐름을 한 방향으로 자동으로 허용하고 역류를 방지하도록 설계된 견고한 산업용 흐름 제어 장치입니다. 이는 전방 압력에서 열리고 중력 및/또는 역류 압력에 의해 닫혀 확실한 밀봉을 생성하는 힌지 디스크 또는 스윙 메커니즘을 통해 이를 달성합니다. 정의된 특징인 플랜지 끝 부분은 파이프 플랜지 사이에 안전하고 쉬운 볼트 체결을 허용하여 고압 및 대구경 응용 분야에 적합한 높은 무결성, 누출 방지 연결을 보장합니다. 이 기능은 수격 현상과 역류로 인한 손상으로부터 펌프, 압축기 및 기타 주요 장비를 보호하고 수처리, 발전, 화학 처리, 석유 및 가스 산업에서 시스템 효율성과 안전성을 유지하는 데 중요합니다.

제품 특징 및 용도

플랜지형 체크 밸브는 배관 시스템의 안전한 단방향 흐름 제어를 위해 설계되었으며, 쉬운 설치를 위한 플랜지 끝부분과 강력하고 누출 방지 연결이 특징입니다. 스윙 또는 리프트 메커니즘은 역류를 방지하여 펌프, 파이프라인 및 장비가 손상되지 않도록 보호합니다. 물 공급, HVAC, 산업 및 화학 시스템에 널리 사용되며 안정적인 작동을 보장하고 유지 관리를 줄이며 안정적인 시스템 성능을 유지합니다.

제품 매개변수

1. 공칭 압력 : 1.6 MPa

2. 작동 매체: 물, 비부식성 및 불연성 가스

3. 작동 온도: -20°C  T  150°C

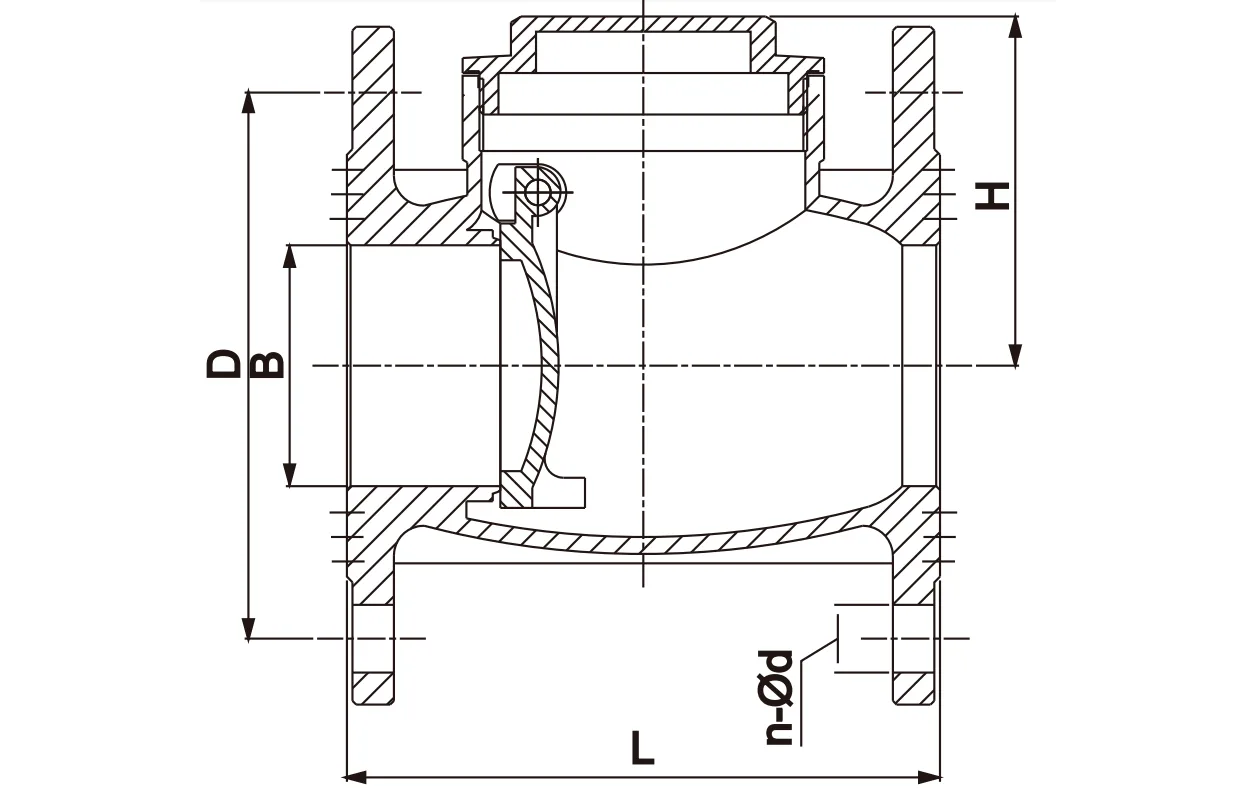

제품 차원

설치 지침

1. 밸브를 설치하기 전에 배관 시스템을 철저히 청소하고 준비하십시오.

2. 설치하기 전에 보호 엔드 캡을 제거하고 밸브 포트와 시트 표면을 검사하여 깨끗한지 확인하십시오.

3. 배관 연결로 인한 응력을 방지하기 위해 밸브를 적절하게 지지하십시오.

4. 밸브의 압력 및 온도 등급이 의도한 서비스 조건에 적합한지 확인하십시오.

5.플랜지형 체크 밸브를 작동하기 전에 열림에서 닫힘까지 완전히 순환하여 원활하게 작동하는지 확인하십시오.

6. 설치 후 패킹 너트가 제대로 조여져 있는지 확인하십시오.

참고 1: 플랜지형 체크 밸브는 상향 흐름이 있는 수평 또는 수직 배관에 설치하거나 스윙형 체크 밸브의 힌지 핀이 수평을 유지하는 경우 중간 방향으로 설치할 수 있습니다. 펌프 배출구나 기타 난류 공급원으로부터 적절한 거리를 두고 체크 밸브를 설치하십시오. 자세한 내용은 관련 기술 게시판을 참조하세요.

참고 2: 일부 체크 밸브에는 배송 중 디스크를 보호하기 위해 내부 포장이 포함될 수 있습니다. 설치하기 전에 해당 포장재를 모두 제거하십시오.

작동 지침

플랜지형 체크 밸브는 자동으로 작동하므로 수동 개입이 필요하지 않습니다.

검사 및 유지보수

1. 간헐적으로 스템 패킹을 조정하고 밸브를 열었다가 닫을 때까지 주기적으로 순환시키는 것 외에는 일반적으로 정기 검사 및 예방 유지보수가 필요하지 않습니다.

2. 패킹 누출이 발생하면 패킹 너트를 시계 방향으로 약 1/4바퀴 정도 또는 누출이 멈출 때까지 조여 스템 패킹의 밀봉 압력을 높입니다. 시스템 압력을 받고 있는 동안에는 밸브를 재포장하지 마십시오.

3. 밸브 스템을 교체할 때 포장재도 교체하십시오.

교체 부품

정상적인 작동 조건에서는 교체 부품이 거의 필요하지 않습니다. 각 밸브 유형에 권장되는 예비 부품에는 디스크, 홀더 및 힌지 어셈블리가 포함됩니다.

부품 주문시 밸브의 숫자, 크기, 필요한 부품, 대략적인 연식을 알려주시기 바랍니다.

유지

1.정기적인 청소. 파이프라인의 불순물과 침전물이 체크 밸브에 미치는 영향을 방지하려면 전체 구리 수평 체크 밸브와 파이프라인 내부를 정기적으로 청소해야 합니다.

2. 냉수와 온수를 교대로 사용하는 것을 참고하세요. 체크밸브를 자주 열고 닫으면 파손의 원인이 되므로 냉수와 온수를 교대로 사용하는 것을 피해야 합니다.

3.압력에 주의하세요. 전체 구리 수평 체크 밸브를 사용할 때는 파이프라인 내부의 압력 상황에 주의해야 합니다. 압력이 너무 높으면 체크 밸브에 악영향을 미치기 때문입니다. 즉, 전체 구리 수평 체크 밸브는 파이프라인 시스템에서 일반적으로 사용되는 장치이며 사용 및 유지 관리가 매우 간단하고 쉽습니다. 실제 사용 시 사용자는 위의 요구 사항에 따라 작동하고 유지 관리해야 사용 효과를 보장할 수 있습니다.
