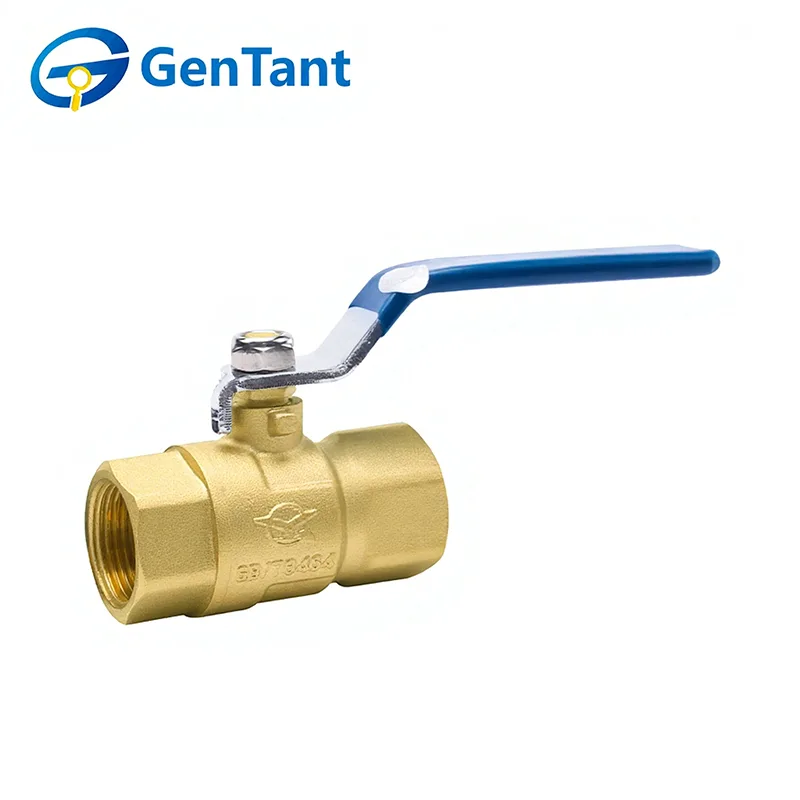

확장된 암나사 볼 밸브

확장 암나사형 볼 밸브는 접근하기 어렵거나 절연된 파이프라인에서 더 쉬운 접근과 작동이 필요한 응용 분야를 위해 설계된 특수 변형입니다. 핵심 기능은 표준 볼 밸브의 기능과 유사합니다. 최소한의 압력 강하로 유체 흐름을 안정적으로 1/4 회전 온/오프 제어할 수 있습니다. 특징적인 특징은 작동 핸들을 밸브 본체에서 더 멀리 위치시키는 확장된 스템 어셈블리입니다. 이를 통해 액추에이터가 파이프 단열재, 벽면 패널 또는 기타 장애물 너머로 돌출될 수 있으므로 주변 재료를 제거하지 않고도 안전하고 편리한 수동 작동이 가능합니다. 밸브는 외부 스레드 파이프에 직접 연결하기 위한 내부(암) 스레드로 끝나며 배관, 난방 및 산업 시스템에서 안전하고 컴팩트한 씰을 제공합니다.

제품 특징 및 용도

확장 암나사형 볼 밸브는 긴 몸체로 설계되어 단열 배관 시스템이나 매립형 벽 공간에 쉽게 설치할 수 있습니다. 이 확장을 사용하면 상업용 HVAC 및 냉수 네트워크에서 흔히 볼 수 있는 두꺼운 단열층을 방해하지 않고 핸들이 자유롭게 작동할 수 있습니다. 주요 특징은 깊은 내부 스레딩으로, 무거운 주거용 배관 및 고효율 건물 프로젝트에 이상적인 높은 토크, 누출 방지 연결을 보장합니다.

제품 매개변수

기술 사양

공칭 압력: 2.0 MPa

작동 매체: 물, 기름, 비부식성 및 불연성 가스

작동 온도: -10°C  T  120°C

스레드는 ISO 228 표준을 준수합니다.

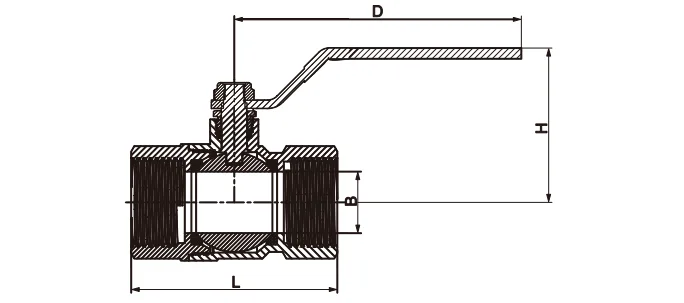

제품 차원

제품 특징 및 장점

GenTant 확장 암나사형 볼 밸브는 신속한 차단 및 안정적인 흐름 활성화를 위해 설계되었습니다.

프리미엄 소재: HPb59-1 고품질 황동(국가 표준)으로 제작되었습니다.

최적의 흐름: 가능한 가장 낮은 흐름 저항을 제공합니다(효과적으로 0).

고성능: 폐쇄 중 높은 압력 차를 견딜 수 있습니다.

신속한 작동: 일부 모델의 개폐 속도는 0.05~0.1초로 자동화 시스템에 이상적입니다.

컴팩트한 디자인: 다양한 배관 네트워크에 쉽게 통합할 수 있는 경량 및 공간 절약형 디자인입니다.

설치 지침

장기적인 성능을 보장하고 구조적 손상을 방지하려면 자격을 갖춘 전문가가 설치를 수행해야 합니다.

준비: 배관 시스템이 깨끗한지 확인하십시오. 보호 캡을 제거하고 포트에 잔해물이 있는지 검사하십시오.

정렬: 연결 파이프가 완벽하게 정렬되었는지 확인합니다. 과도한 오정렬은 밸브를 손상시킬 수 있는 설치 응력을 발생시킵니다.

올바른 공구 사용: 조이는 나사산에 가장 가까운 밸브의 육각형 또는 팔각형 부분에 적절한 토크로 렌치나 파이프 집게를 사용하십시오. 반대쪽 끝에 힘을 가하지 마십시오. 본체가 변형될 수 있습니다.

나사산 밀봉: 파이프 나사산에만 PTFE 밀봉제를 사용하십시오. 스레드 길이는 ISO 228 표준을 따르십시오. 스레드를 "바닥으로 내리면" 내부 밀봉 표면이 손상될 수 있으므로 너무 세게 조이지 마십시오.

시스템 지지대: 배관 무게로 인해 밸브에 압력이 가해지지 않도록 적절한 지지대를 제공합니다.

서비스 전 점검: 압력 및 온도 등급이 시스템과 일치하는지 확인하고 시운전 전에 밸브를 완전히(열림/닫힘) 한 번 순환시킵니다.

작동 지침

기능: 확장된 암나사형 볼 밸브는 ON/OFF 서비스 전용입니다. 완전히 열리거나 완전히 닫힌 상태로 유지되어야 하며 조절(유량 조절)용으로 사용해서는 안 됩니다.

메커니즘: 이는 양방향 밸브입니다. 핸들 위치는 흐름 방향을 나타냅니다.

워터 해머 예방: "워터 해머" 효과(갑작스러운 압력 서지)를 방지하려면 밸브를 너무 갑자기 닫지 마십시오.

핸들 사용법: 공장에서 제공한 핸들만 사용하십시오. 과도한 토크로 인해 내부 부품이 손상될 수 있으므로 지렛대를 늘리기 위해 확장 장치를 사용하지 마십시오.

검사 및 유지보수

일반 관리: 정기적인 유지 관리는 일반적으로 가끔씩 하는 사이클링 및 스템 패킹 점검 외에는 필요하지 않습니다.

여과: 밸브의 내부 씰을 보호하기 위해 시스템 입구에 필터를 설치하는 것이 좋습니다.

누출 통제: 스템 누출이 발생하면 패킹 너트를 시계 방향으로 1/4 바퀴 조입니다. PTFE 패킹은 보상용으로 설계되었습니다.

안전 경고: 시스템에 압력이 가해지는 동안 밸브를 재포장하거나 분해하지 마십시오. 항상 먼저 압력을 완화하십시오.

분해 없음: 부품 교체를 위해 2피스 밸브를 분해하는 것은 일반적으로 본체/테일피스 무결성을 손상시키므로 권장하지 않습니다.
