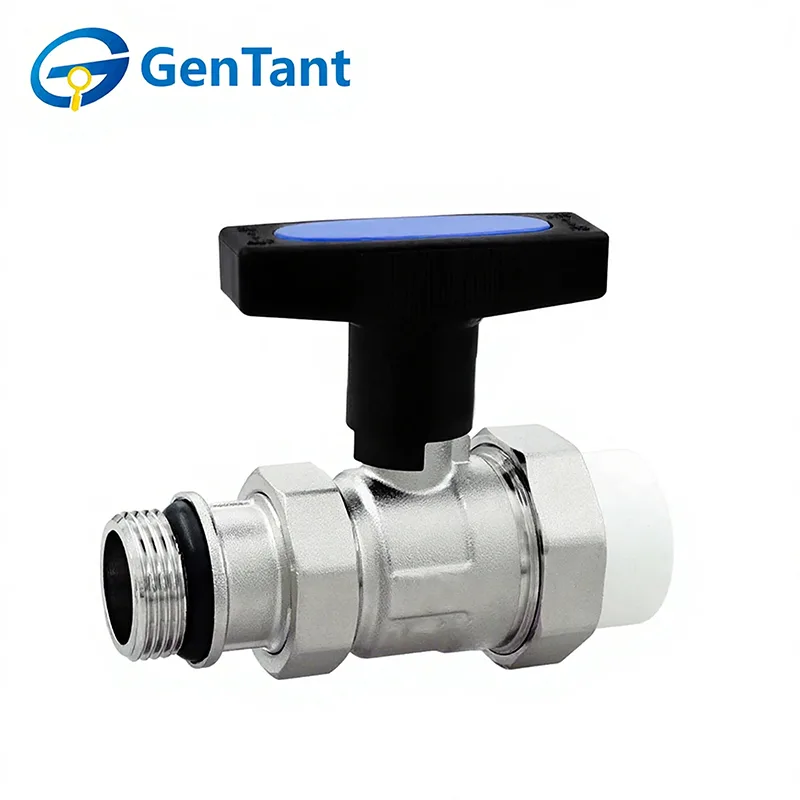

긴 생크 리턴 밸브

롱 생크 리턴 밸브는 바닥 난방 시스템이나 라디에이터 루프와 같은 순환수 가열 또는 냉각 회로에서 유체의 역류를 방지하도록 설계된 특수 체크 밸브 변형입니다. 주요 기능은 단방향 흐름을 보장하여 가열되거나 냉각된 물이 의도한 방향으로 순환하도록 하는 동시에 자동으로 닫혀 시스템 균형과 효율성을 방해할 수 있는 역류를 차단하는 것입니다. 정의적인 "긴 생크" 설계는 확장된 밸브 본체를 특징으로 하며 매니폴드 포트 또는 깊은 연결 지점에 직접 설치할 수 있습니다. 이는 안전하고 통합된 핏을 제공하고 유지 관리를 위한 더 쉬운 접근을 용이하게 하여 현대 HVAC 시스템에서 유압 분리와 일관된 열 성능을 유지하는 데 필수적입니다.

제품 특징 및 용도

긴 생크 리턴 밸브는 오목하거나 절연된 시스템에서 유체의 리턴 흐름을 촉진하도록 설계된 긴 본체를 특징으로 합니다. 주요 특징은 확장된 도달 범위로, 조정 포트에 접근할 수 있도록 유지하면서 두꺼운 파티션을 통해 안전하게 설치할 수 있습니다. 이는 바닥 난방 매니폴드 및 태양열 회로에 널리 적용되어 열원으로의 물 반환을 조절하여 전체 루프에 걸쳐 균형 잡힌 압력과 최적의 열 효율을 보장합니다.

제품 매개변수

기술 사양

공칭 압력: 1.6MPa

작동 매체: 물

작동 온도: -10°C  T  100°C

스레드는 ISO 228 표준을 준수합니다.

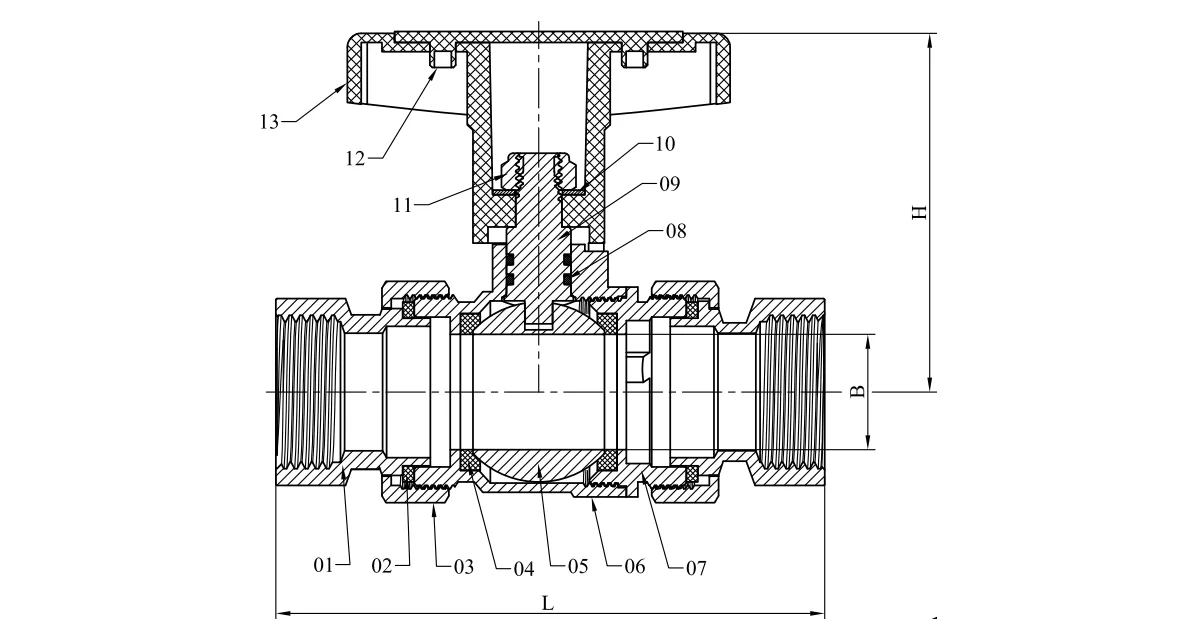

암나사

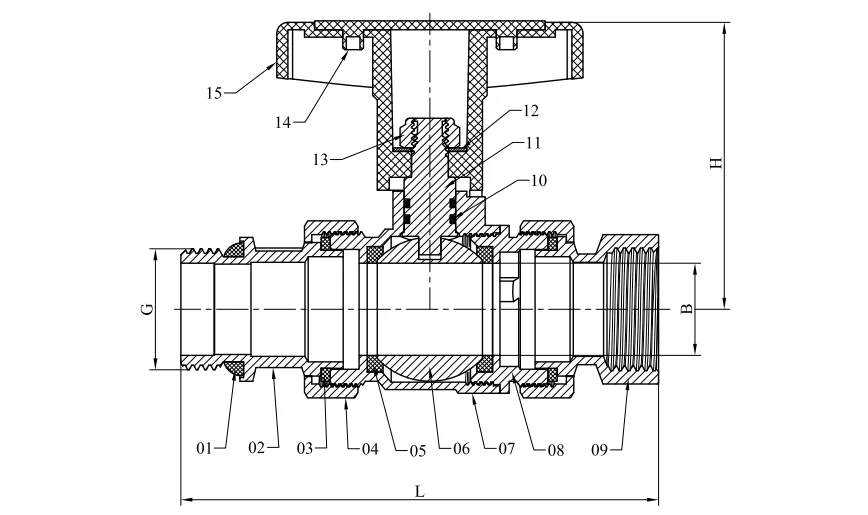

수-암나사

설치 지침

1. 밸브를 설치하기 전에 배관 시스템을 철저히 청소하고 준비하십시오.

2. 설치하기 전에 보호 엔드 캡을 제거하고 밸브 포트와 시트 표면을 검사하여 깨끗한지 확인하십시오.

3. 배관 연결로 인한 응력을 방지하기 위해 밸브를 적절하게 지지하십시오.

4. 밸브의 압력 및 온도 등급이 의도한 서비스 조건에 적합한지 확인하십시오.

5. 밸브를 작동하기 전에 열림에서 닫힘까지 완전히 순환하여 원활한 작동을 확인하십시오.

6. 설치 후 패킹 너트가 제대로 조여져 있는지 확인하십시오.

작동 지침

롱 생크 리턴 밸브는 수동으로 작동됩니다. 핸들을 시계 반대 방향으로 돌리면 열리고, 시계 방향으로 돌리면 닫힙니다.

검사 및 유지보수

1. 간헐적으로 스템 패킹을 조정하고 밸브를 열었다가 닫을 때까지 주기적으로 순환시키는 것 외에는 일반적으로 정기 검사 및 예방 유지보수가 필요하지 않습니다.

2. 패킹 누출이 발생하면 패킹 너트를 시계 방향으로 약 1/4바퀴 정도 또는 누출이 멈출 때까지 조여 스템 패킹의 밀봉 압력을 높입니다. 시스템 압력을 받고 있는 동안에는 밸브를 재포장하지 마십시오.

3. 밸브 스템을 교체할 때 포장재도 교체하십시오.
