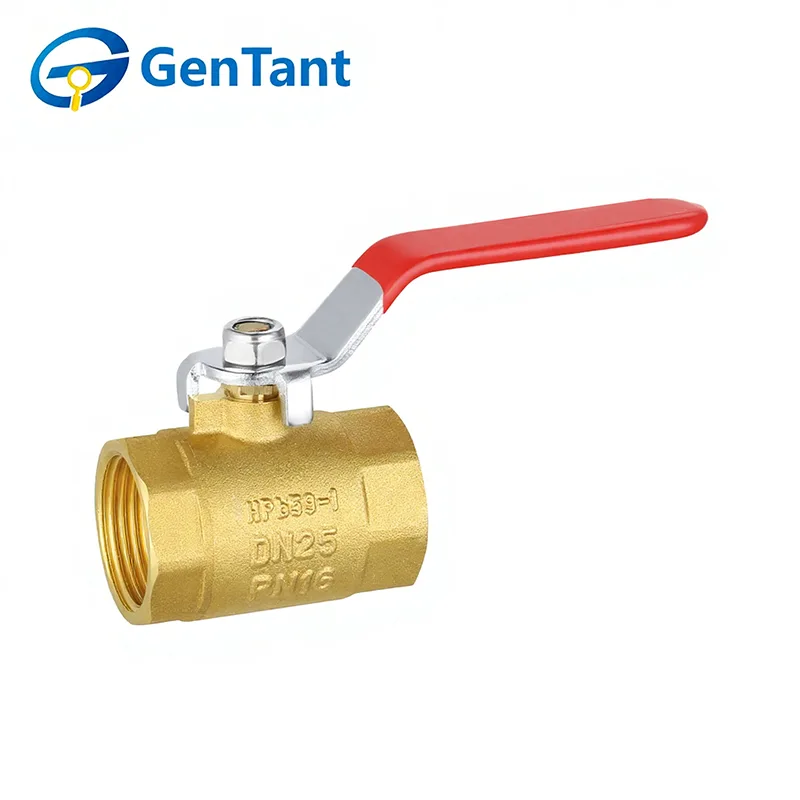

암나사 볼 밸브

암나사형 볼 밸브는 다양한 유체 시스템에서 안정적인 온/오프 제어를 위해 설계된 다용도의 효율적인 1/4회전 차단 장치입니다. 주요 기능은 밸브 본체 내에서 속이 빈 천공 볼을 90도 회전하여 흐름을 시작하거나 중지하는 것입니다. 열린 위치에서 보어는 최소한의 압력 강하로 방해받지 않는 완전한 흐름을 위해 파이프라인과 정렬됩니다. 닫히면 볼의 단단한 면이 흐름 경로를 완전히 차단합니다. 포트에 내부(암) 스레드가 있는 이 제품은 외부(수) 스레드 파이프 또는 피팅에 직접 연결되도록 설계되어 자주 작동해야 하는 응용 분야에 이상적인 작고 견고한 누출 방지 씰을 제공합니다.

제품 특징 및 용도

암나사형 볼 밸브는 양쪽 끝에 내부 나사산이 있어 추가 피팅 없이 수나사형 파이프에 안전하고 직접 연결할 수 있습니다. 컴팩트한 1/4회전 설계로 신속한 차단과 안정적인 누출 방지 성능을 보장합니다. 주거 및 상업 부문에서는 식수관, HVAC 시스템, 가스 배관에 필수적입니다. 설치가 간편하여 계약업체 및 유지 보수 수리를 위한 최고의 선택입니다.

제품 매개변수

기술 사양

공칭 압력: 1.6 MPa

작동 매체: 물

작동 온도: -10°C  T  80°C

스레드는 ISO 228 표준을 준수합니다.

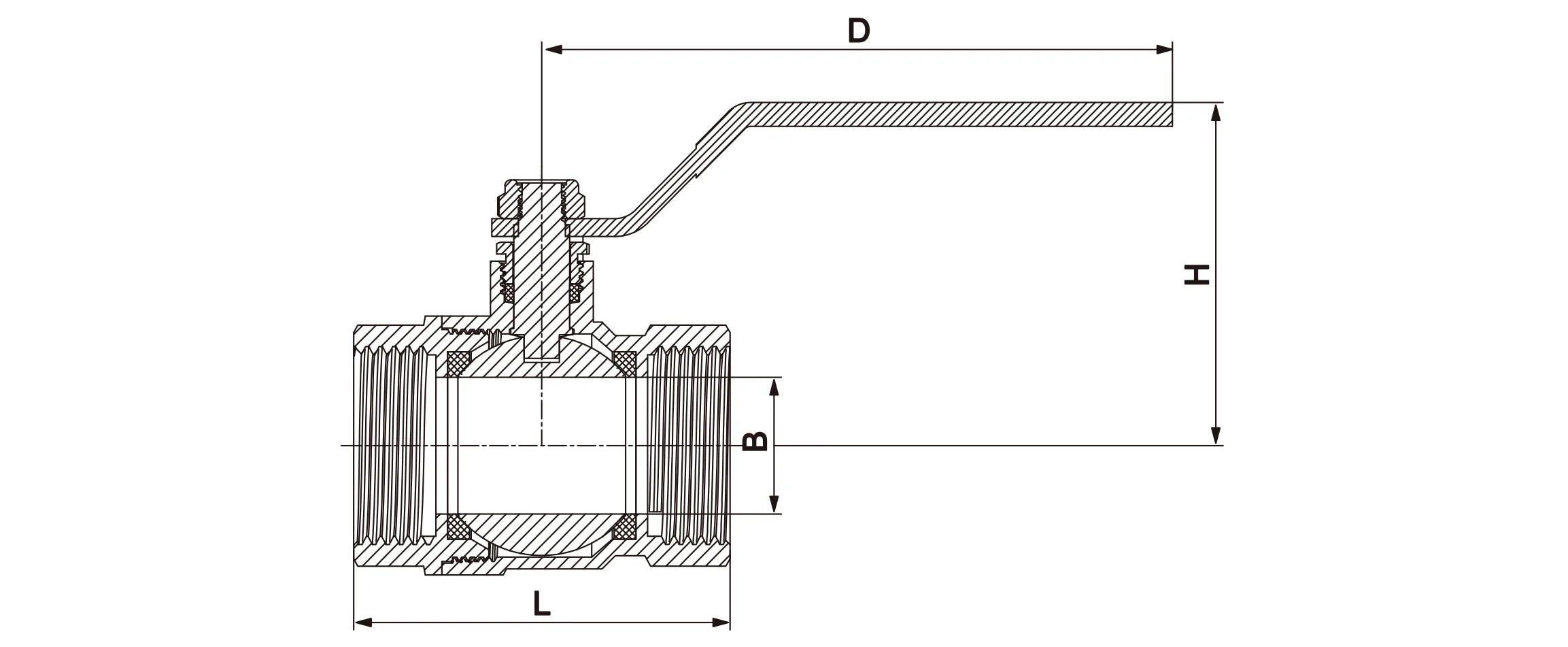

제품 차원

제품 특징 및 장점

GenTant 암나사형 볼 밸브는 신속한 차단과 안정적인 흐름 활성화를 위해 설계되었습니다.

프리미엄 소재: HPb59-1 고품질 황동(국가 표준)으로 제작되었습니다.

최적의 흐름: 가능한 가장 낮은 흐름 저항을 제공합니다(효과적으로 0).

고성능: 폐쇄 중 높은 압력 차를 견딜 수 있습니다.

신속한 작동: 일부 모델의 개폐 속도는 0.05~0.1초로 자동화 시스템에 이상적입니다.

컴팩트한 디자인: 다양한 배관 네트워크에 쉽게 통합할 수 있는 경량 및 공간 절약형 디자인입니다.

설치 지침

장기적인 성능을 보장하고 구조적 손상을 방지하려면 자격을 갖춘 전문가가 설치를 수행해야 합니다.

준비: 배관 시스템이 깨끗한지 확인하십시오. 보호 캡을 제거하고 포트에 잔해물이 있는지 검사하십시오.

정렬: 연결 파이프가 완벽하게 정렬되었는지 확인합니다. 과도한 오정렬은 밸브를 손상시킬 수 있는 설치 응력을 발생시킵니다.

올바른 공구 사용: 조이는 나사산에 가장 가까운 밸브의 육각형 또는 팔각형 부분에 적절한 토크로 렌치나 파이프 집게를 사용하십시오. 반대쪽 끝에 힘을 가하지 마십시오. 본체가 변형될 수 있습니다.

나사산 밀봉: 파이프 나사산에만 PTFE 밀봉제를 사용하십시오. 스레드 길이는 ISO 228 표준을 따르십시오. 스레드를 "바닥으로 내리면" 내부 밀봉 표면이 손상될 수 있으므로 너무 세게 조이지 마십시오.

시스템 지지대: 배관 무게로 인해 밸브에 압력이 가해지지 않도록 적절한 지지대를 제공합니다.

서비스 전 점검: 압력 및 온도 등급이 시스템과 일치하는지 확인하고 시운전 전에 밸브를 완전히(열림/닫힘) 한 번 순환시킵니다.

작동 지침

기능: 암나사형 볼 밸브는 ON/OFF 서비스 전용입니다. 완전히 열리거나 완전히 닫힌 상태로 유지되어야 하며 조절(유량 조절)용으로 사용해서는 안 됩니다.

메커니즘: 이는 양방향 밸브입니다. 핸들 위치는 흐름 방향을 나타냅니다.

워터 해머 예방: "워터 해머" 효과(갑작스러운 압력 서지)를 방지하려면 밸브를 너무 갑자기 닫지 마십시오.

핸들 사용법: 공장에서 제공한 핸들만 사용하십시오. 과도한 토크로 인해 내부 부품이 손상될 수 있으므로 지렛대를 늘리기 위해 확장 장치를 사용하지 마십시오.

검사 및 유지보수

일반 관리: 정기적인 유지 관리는 일반적으로 가끔씩 하는 사이클링 및 스템 패킹 점검 외에는 필요하지 않습니다.

여과: 밸브의 내부 씰을 보호하기 위해 시스템 입구에 필터를 설치하는 것이 좋습니다.

누출 통제: 스템 누출이 발생하면 패킹 너트를 시계 방향으로 1/4 바퀴 조입니다. PTFE 패킹은 보상용으로 설계되었습니다.

안전 경고: 시스템에 압력이 가해지는 동안 밸브를 재포장하거나 분해하지 마십시오. 항상 먼저 압력을 완화하십시오.

분해 없음: 부품 교체를 위해 2피스 밸브를 분해하는 것은 일반적으로 본체/테일피스 무결성을 손상시키므로 권장하지 않습니다.
