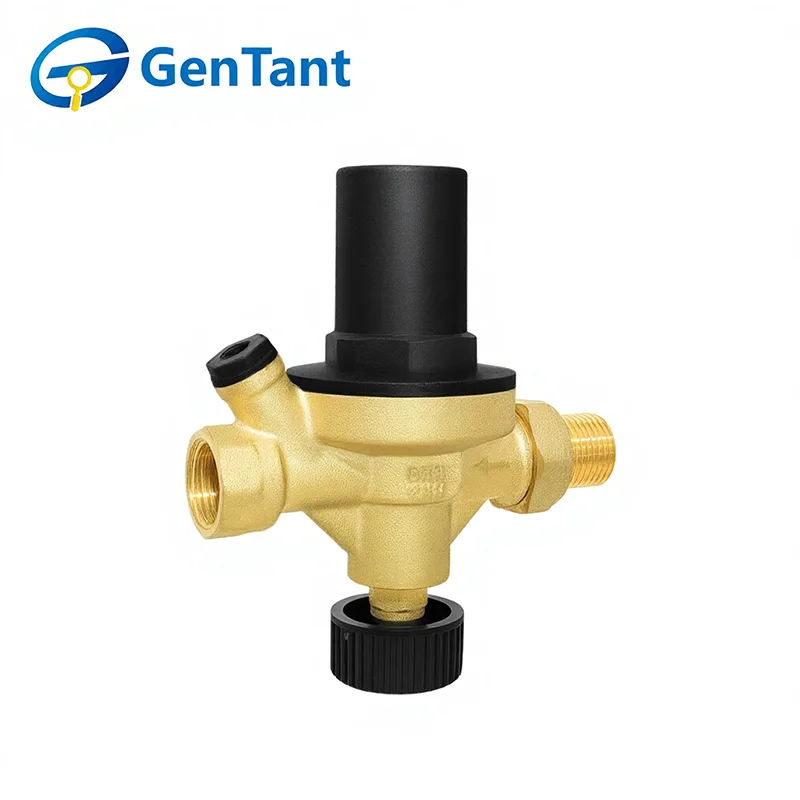

자동 충전 밸브

자동 충전 밸브는 충전 작업 중 액체 또는 가스의 흐름을 정밀하게 조절하고 제어하도록 설계된 현대식 유체 및 가스 처리 시스템에 필수적인 엔지니어링 구성 요소입니다. 이 밸브는 자동으로 열리고 제어되고 닫혀 미리 결정된 양의 매체를 컨테이너, 탱크 또는 시스템에 분배하여 프로세스 전반에 걸쳐 정확성, 반복성 및 폐기물 감소를 보장합니다. 핵심 기능은 운영 효율성을 높이고, 과충진을 방지하여 안전성을 향상시키며, 수처리 및 화학 처리부터 음료 분배 및 의약품 생산에 이르는 응용 분야에서 일관된 제품 품질을 유지하는 것입니다.

제품 특징 및 용도

이 통합 자동 충전 밸브는 여과, 압력 감소, 차단 및 점검을 포함한 여러 기능을 결합합니다. 대형 다이어프램 설계는 높은 감도와 안정적인 작동을 보장하여 변동하는 입구 조건에서도 안정적인 출구 압력을 유지합니다. 내장된 역류 방지 장치는 식수 오염에 대한 중요한 보호 기능을 제공합니다.

폐쇄 루프 난방, 냉방 및 냉수 시스템에 이상적이며 보충수 라인에 설치되어 자동으로 물을 보충하고 정확한 시스템 압력을 유지합니다. 공급 압력 강하 시 역류를 방지하여 HVAC, 산업 순환 및 지역 에너지 응용 분야의 운영 안전과 보건 표준 준수를 보장합니다.

제품 매개변수(사양)

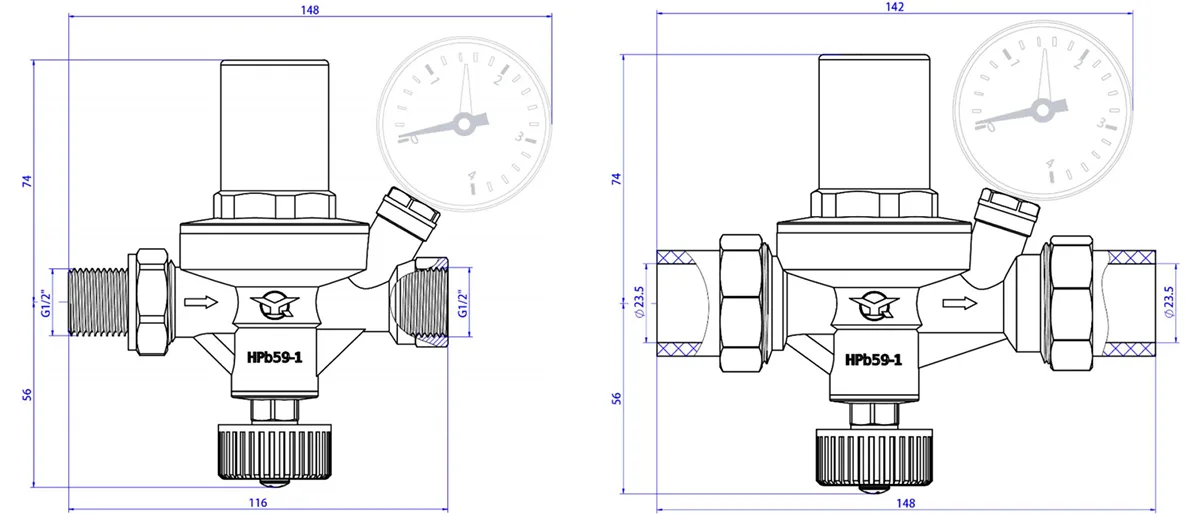

연결 유형

자동 충전 밸브 연결:DN15(1/2")

듀얼 PPR 자동 충전 밸브 연결: 25PPR

기술 사양

① 최대 입구 압력 : 16 bar

② 압력 조정 범위: 0.2 – 6 bar

③ 공장 사전 설정 압력: 1.5 bar

④ 필터메쉬 : 60메쉬(0.28mm)

⑤ 적용 온도 범위: 5 – 70 °C

⑥ 압력 게이지 연결: G1/4"

재료 구성

① 본체 : HPb59-1(납 함유 황동)

② 실링 : EPDM(Ethylene Propylene Diene Monomer)

③ 필터 스크린 : S304 (스테인레스 스틸 304)

설치 및 작동 지침

①설치

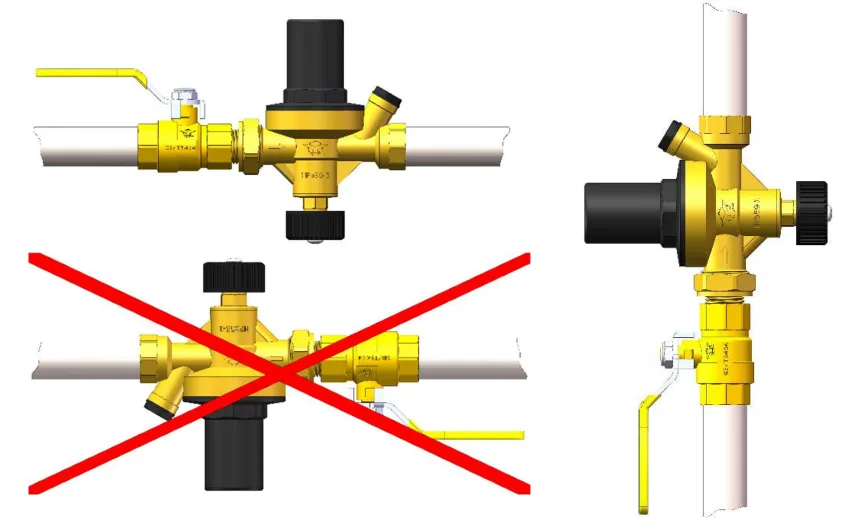

이 제품은 파이프라인에 수평 또는 수직으로 설치할 수 있지만 거꾸로 설치해서는 안 됩니다.

밸브의 출구 압력은 시스템의 정압보다 최소 0.3kg 더 높습니다.

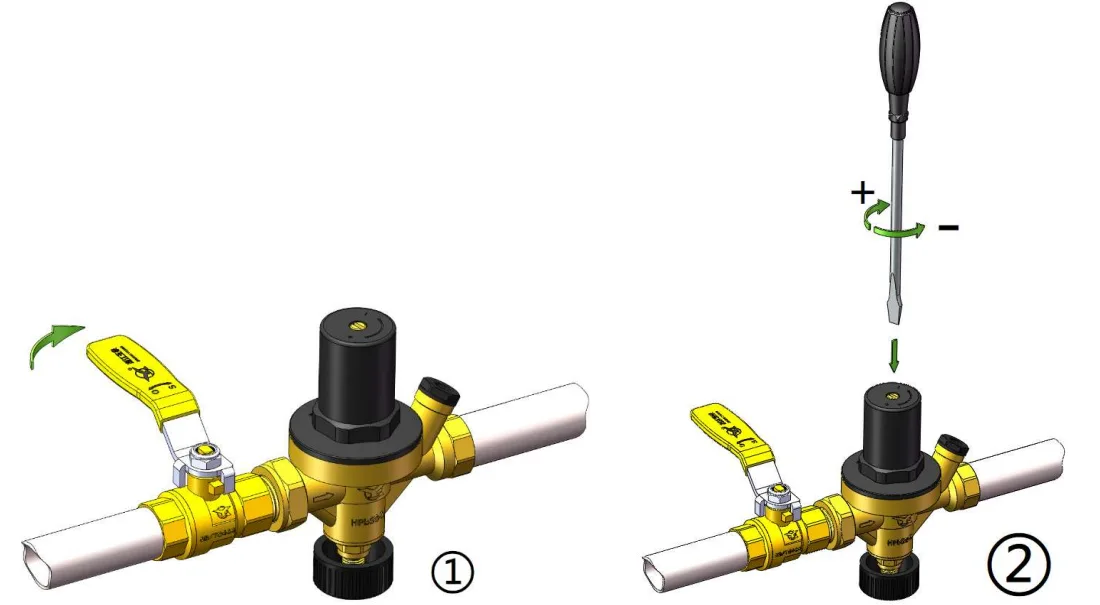

②압력 조정

업스트림 밸브를 닫습니다.

일자 드라이버를 사용하여 플라스틱 캡의 조절 나사를 조정합니다. 배출구 압력을 높이려면 시계 방향으로 돌리고 배출구 압력을 낮추려면 시계 반대 방향으로 돌립니다. 원하는 출구 압력에 도달할 때까지 조정하십시오.

업스트림 밸브를 엽니다.

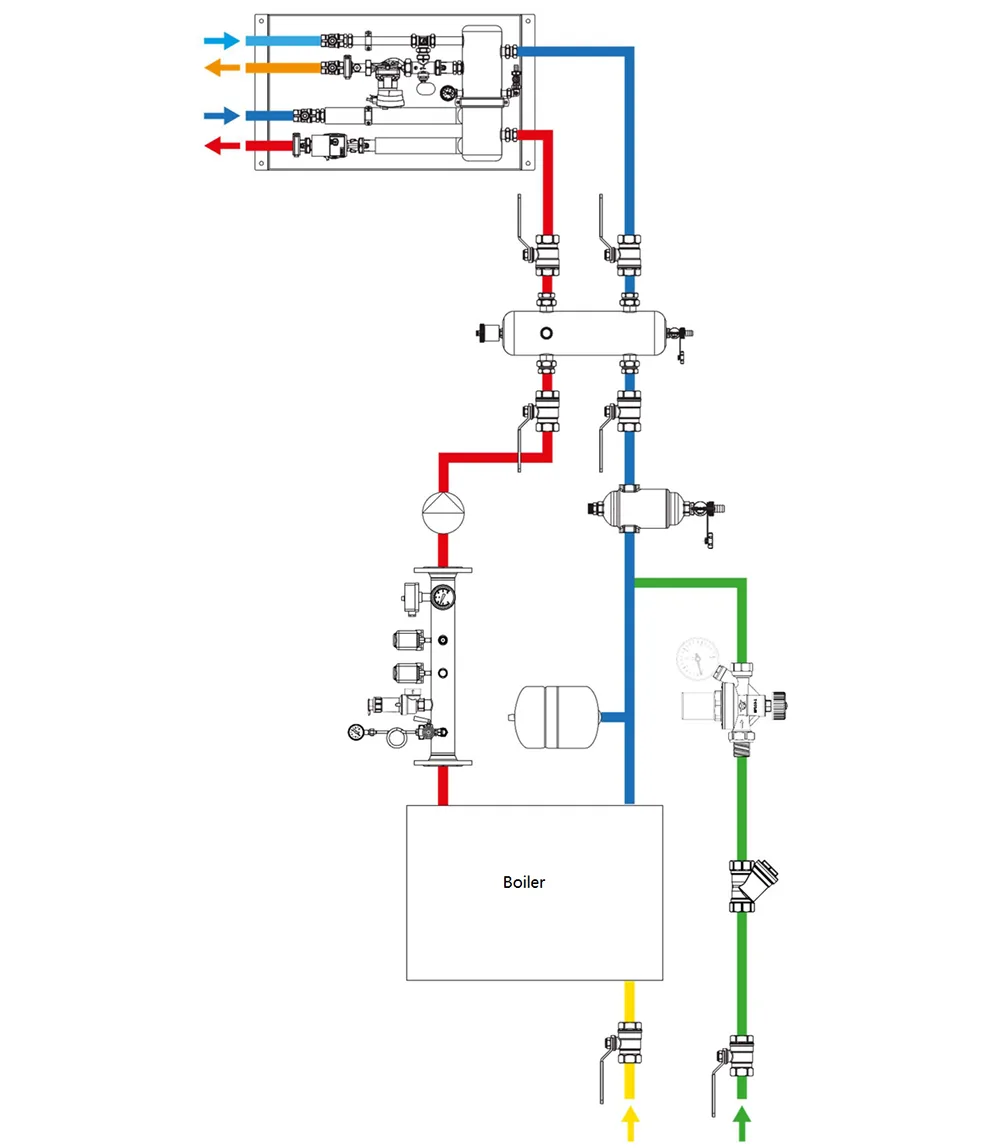

③응용 시나리오
