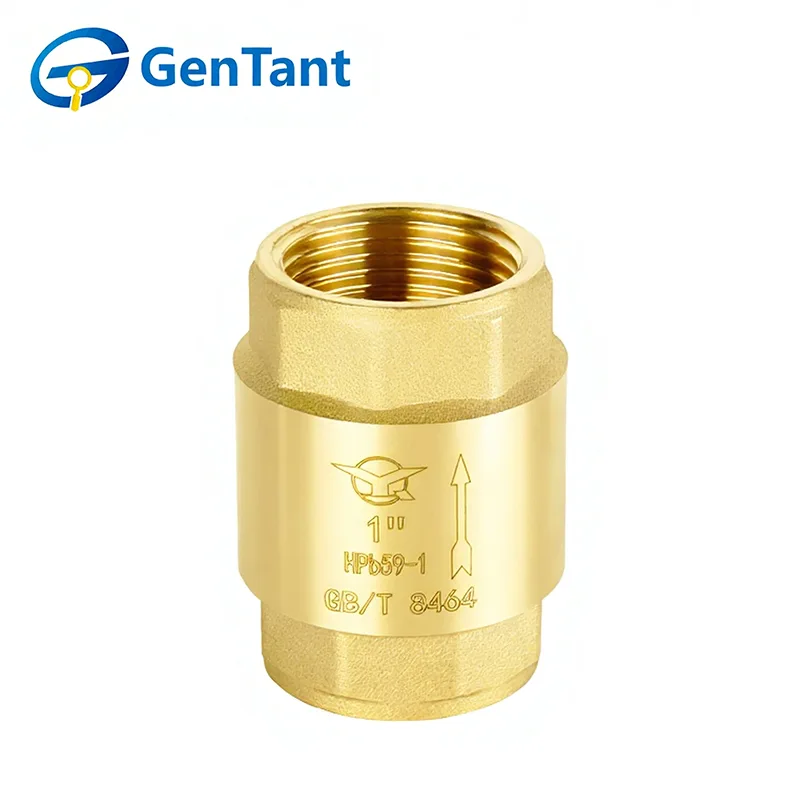

스프링 체크 밸브

스프링 체크 밸브는 내부 스프링 메커니즘을 활용하여 안정적인 밀봉과 신속한 반응을 보장하는 중요한 단방향 흐름 제어 장치입니다. 주요 기능은 역류 또는 역류를 방지하면서 자동으로 유체 또는 가스 흐름을 한 방향으로 허용하는 것입니다. 전방 압력이 보정된 스프링 힘을 초과하면 밸브 디스크가 열립니다. 흐름이 멈추거나 역전을 시도하면 스프링이 즉시 디스크를 시트쪽으로 밀어 단단히 밀봉합니다. 이러한 신속한 조치는 수격 현상, 압력 서지 및 역류 오염으로 인한 손상으로부터 펌프, 압축기 및 배관 시스템을 보호합니다. 이는 물 공급 및 HVAC부터 산업 처리 및 관개에 이르는 응용 분야에서 시스템 무결성을 유지하는 데 필수적입니다.

제품 특징 및 용도

스프링 체크 밸브는 스프링 장착 디스크를 사용하여 유체를 한 방향으로 흐르게 하고 역류를 방지하는 자동 밸브로 빠르고 안정적인 작동을 제공합니다. 컴팩트한 디자인, 견고한 밀봉 및 낮은 압력 강하로 인해 물, HVAC 및 산업용 배관 시스템에 적합합니다. 펌프, 파이프라인 및 장비 보호에 널리 사용되며 시스템 안전을 보장하고 수격 현상을 방지하며 안정적인 흐름을 유지합니다.

제품 매개변수

1. 공칭 압력 : 1.6 MPa

2. 작동 매체: 물, 비부식성 및 불연성 가스

3. 작동 온도: -10°C  T  120°C

4. 스레드는 ISO228 표준을 준수합니다.

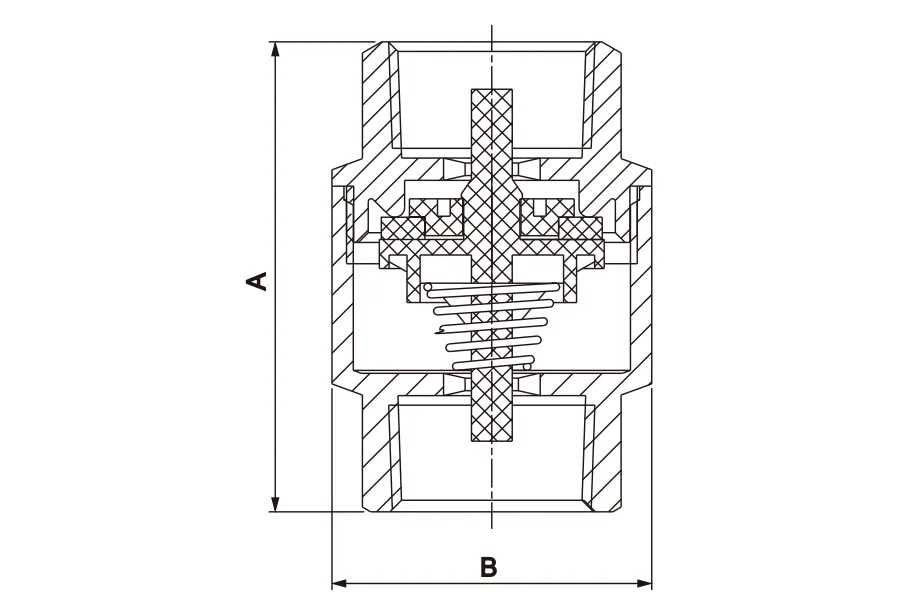

제품 차원

설치 지침

1. 밸브를 설치하기 전에 배관 시스템을 철저히 청소하고 준비하십시오.

2. 설치하기 전에 보호 엔드 캡을 제거하고 밸브 포트와 시트 표면을 검사하여 깨끗한지 확인하십시오.

3. 배관 연결로 인한 응력을 방지하기 위해 밸브를 적절하게 지지하십시오.

4. 밸브의 압력 및 온도 등급이 의도한 서비스 조건에 적합한지 확인하십시오.

5. 밸브를 작동하기 전에 열림에서 닫힘까지 완전히 순환하여 원활한 작동을 확인하십시오.

6. 설치 후 패킹 너트가 제대로 조여져 있는지 확인하십시오.

참고 1: 스프링 체크 밸브는 스윙형 체크 밸브의 힌지 핀이 수평을 유지하는 경우 상향 흐름이 있는 수평 또는 수직 배관이나 중간 방향으로 설치할 수 있습니다. 펌프 배출구나 기타 난류 공급원으로부터 적절한 거리를 두고 체크 밸브를 설치하십시오. 자세한 내용은 관련 기술 게시판을 참조하세요.

참고 2: 일부 스프링 체크 밸브에는 배송 중 디스크를 보호하기 위해 내부 포장이 포함될 수 있습니다. 설치하기 전에 해당 포장재를 모두 제거하십시오.

작동 지침

체크 밸브는 자동으로 작동하므로 수동 개입이 필요하지 않습니다.

검사 및 유지보수

1. 간헐적으로 스템 패킹을 조정하고 밸브를 열었다가 닫을 때까지 주기적으로 순환시키는 것 외에는 일반적으로 정기 검사 및 예방 유지보수가 필요하지 않습니다.

2. 패킹 누출이 발생하면 패킹 너트를 시계 방향으로 약 1/4바퀴 정도 또는 누출이 멈출 때까지 조여 스템 패킹의 밀봉 압력을 높입니다. 시스템 압력을 받고 있는 동안에는 밸브를 재포장하지 마십시오.

3. 밸브 스템을 교체할 때 포장재도 교체하십시오.

교체 부품

정상적인 작동 조건에서는 교체 부품이 거의 필요하지 않습니다. 각 밸브 유형에 권장되는 예비 부품에는 디스크, 홀더 및 힌지 어셈블리가 포함됩니다.

부품 주문시 밸브의 숫자, 크기, 필요한 부품, 대략적인 연식을 알려주시기 바랍니다.

유지

1.정기적인 청소. 파이프라인의 불순물과 침전물이 체크 밸브에 미치는 영향을 방지하려면 전체 구리 수평 체크 밸브와 파이프라인 내부를 정기적으로 청소해야 합니다.

2. 냉수와 온수를 교대로 사용하는 것을 참고하세요. 체크밸브를 자주 열고 닫으면 파손의 원인이 되므로 냉수와 온수를 교대로 사용하는 것을 피해야 합니다.

3.압력에 주의하세요. 전체 구리 수평 체크 밸브를 사용할 때는 파이프라인 내부의 압력 상황에 주의해야 합니다. 압력이 너무 높으면 체크 밸브에 악영향을 미치기 때문입니다. 즉, 전체 구리 수평 체크 밸브는 파이프라인 시스템에서 일반적으로 사용되는 장치이며 사용 및 유지 관리가 매우 간단하고 쉽습니다. 실제 사용 시 사용자는 위의 요구 사항에 따라 작동하고 유지 관리해야 사용 효과를 보장할 수 있습니다.
