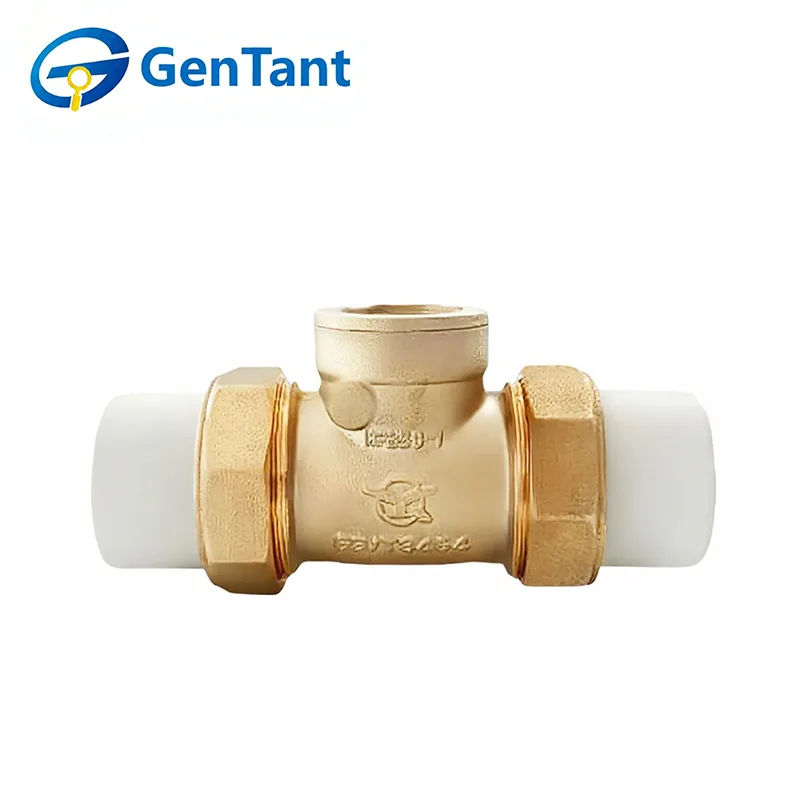

PPR 수평 체크 밸브

PPR 수평 체크 밸브는 PPR(폴리프로필렌 랜덤 공중합체) 파이프라인 시스템 내 통합을 위해 설계된 특수 단방향 흐름 제어 장치입니다. 핵심 기능은 유체 흐름을 의도한 전방 방향으로 자동으로 허용하는 동시에 압력이 감소하거나 중단될 때 역류나 역류를 방지하기 위해 즉시 밀봉하는 것입니다. 이 메커니즘은 펌프, 계량기 및 가열 요소와 같은 PPR 시스템 구성 요소를 수격 및 역압 서지로 인한 손상으로부터 보호하는 데 필수적입니다. 이는 식수 분배, 바닥 난방, 태양열 시스템을 포함한 주거 및 상업용 응용 분야에서 운영 안전과 프로세스 안정성을 보장합니다.

제품 특징 및 용도

PPR 수평 체크 밸브는 부식 방지 폴리프로필렌 랜덤 코폴리머 본체를 갖추고 있어 식수 및 화학 시스템과의 호환성을 보장합니다. 통합된 스윙 디스크 설계는 낮은 저항의 전방 흐름을 허용하는 동시에 빈틈없는 자동 역류 방지 기능을 제공합니다. 컴팩트하고 가벼우며 안정적이고 유지보수가 필요 없는 작동으로 손쉬운 핫퓨전 소켓 용접 설치를 제공합니다.

주거용 및 상업용 물 공급, 화학물질 이송, 관개 및 HVAC 시스템용 PPR 배관 네트워크에 널리 사용됩니다. 수평 파이프라인의 역류를 효과적으로 방지하여 펌프를 보호하고 식수, 산업용 유체 및 저압 순환 응용 분야에서 시스템 안전을 유지합니다.

제품 매개변수

1. 공칭 압력 : 1.6 MPa

2. 작동 매체: 물

3.작동 온도: -10°C  T  100°C

4.Thread는 ISO228 표준을 준수합니다.

설치 지침

1. 밸브를 설치하기 전에 배관 시스템을 철저히 청소하고 준비하십시오.

2. 설치하기 전에 보호 엔드 캡을 제거하고 밸브 포트와 시트 표면을 검사하여 깨끗한지 확인하십시오.

3. 배관 연결로 인한 응력을 방지하기 위해 밸브를 적절하게 지지하십시오.

4. 밸브의 압력 및 온도 등급이 의도한 서비스 조건에 적합한지 확인하십시오.

5. 밸브를 작동하기 전에 열림에서 닫힘까지 완전히 순환하여 원활한 작동을 확인하십시오.

6. 설치 후 패킹 너트가 제대로 조여져 있는지 확인하십시오.

참고 1: PPR 수평 체크 밸브는 스윙형 체크 밸브의 힌지 핀이 수평을 유지하는 경우 위쪽 흐름이 있는 수평 또는 수직 배관이나 중간 방향으로 설치할 수 있습니다. 펌프 배출구나 기타 난류 공급원으로부터 적절한 거리를 두고 체크 밸브를 설치하십시오. 자세한 내용은 관련 기술 게시판을 참조하세요.

참고 2: 일부 체크 밸브에는 배송 중 디스크를 보호하기 위해 내부 포장이 포함될 수 있습니다. 설치하기 전에 해당 포장재를 모두 제거하십시오.

작동 지침

PPR 수평 체크 밸브는 자동으로 작동하므로 수동 개입이 필요하지 않습니다.

검사 및 유지보수

1. 간헐적으로 스템 패킹을 조정하고 밸브를 열었다가 닫을 때까지 주기적으로 순환시키는 것 외에는 일반적으로 정기 검사 및 예방 유지보수가 필요하지 않습니다.

2. 패킹 누출이 발생하면 패킹 너트를 시계 방향으로 약 1/4바퀴 정도 또는 누출이 멈출 때까지 조여 스템 패킹의 밀봉 압력을 높입니다. 시스템 압력을 받고 있는 동안에는 밸브를 재포장하지 마십시오.

3. 밸브 스템을 교체할 때 포장재도 교체하십시오.

교체 부품

정상적인 작동 조건에서는 교체 부품이 거의 필요하지 않습니다. 각 밸브 유형에 권장되는 예비 부품에는 디스크, 홀더 및 힌지 어셈블리가 포함됩니다.

부품 주문시 밸브의 숫자, 크기, 필요한 부품, 대략적인 연식을 알려주시기 바랍니다.

유지

1.정기적인 청소. 파이프라인의 불순물과 침전물이 체크 밸브에 미치는 영향을 방지하려면 전체 구리 수평 체크 밸브와 파이프라인 내부를 정기적으로 청소해야 합니다.

2. 냉수와 온수를 교대로 사용하는 것을 참고하세요. 체크밸브를 자주 열고 닫으면 파손의 원인이 되므로 냉수와 온수를 교대로 사용하는 것을 피해야 합니다.

3.압력에 주의하세요. 전체 구리 수평 체크 밸브를 사용할 때는 파이프라인 내부의 압력 상황에 주의해야 합니다. 압력이 너무 높으면 체크 밸브에 악영향을 미치기 때문입니다. 즉, 전체 구리 수평 체크 밸브는 파이프라인 시스템에서 일반적으로 사용되는 장치이며 사용 및 유지 관리가 매우 간단하고 쉽습니다. 실제 사용 시 사용자는 위의 요구 사항에 따라 작동하고 유지 관리해야 사용 효과를 보장할 수 있습니다.
