보일러안전그룹

보일러 안전 그룹은 온수 보일러 시스템에 대한 포괄적인 보호 및 작동 제어를 제공하도록 설계된 통합적이고 중요한 어셈블리입니다. 주요 기능은 세 가지 필수 안전 메커니즘을 결합합니다. 즉, 과도한 압력을 자동으로 해제하고 치명적인 과압을 방지하는 압력 릴리프 밸브입니다. 시스템 압력을 실시간으로 시각적으로 모니터링하기 위한 압력 게이지; 유량 조절, 체크 밸브 또는 충전 밸브 기능과 같은 추가 기능을 통합하여 안전한 수위를 유지하고 역류를 방지하는 독특한 조합 밸브입니다. 이 통합 장치는 시스템 안전, 작동 안정성 및 엄격한 난방 규정 준수를 보장하여 상업용 및 주거용 보일러 설치 시 손상 및 위험한 조건으로부터 보호합니다.

제품 특징 및 용도

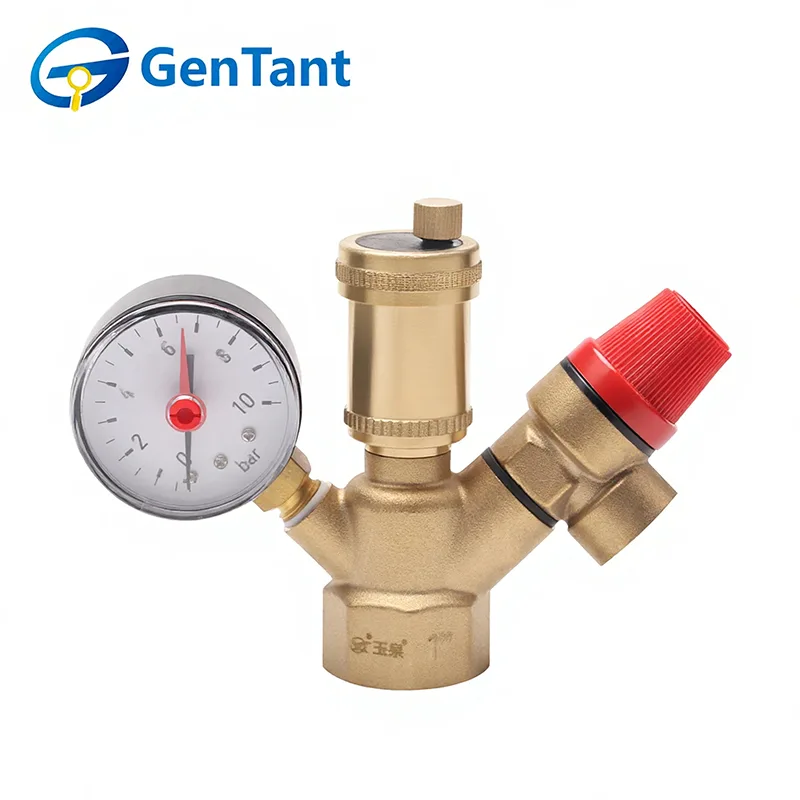

보일러 안전 그룹 1은 자율 난방 및 가정용 온수(DHW) 시스템(최대 10bar)을 위한 통합 보호 어셈블리입니다. 세 가지 중요한 기능을 하나의 황동 본체에 결합하여 작동 안정성을 보장합니다.

압력 보호: 압력이 설정된 한계를 초과하면 통합 안전 릴리프 밸브가 자동으로 물을 배출하여 탱크 또는 파이프 파열을 방지합니다.

공기 제거: 자동 공기 배출구는 지속적으로 가스를 배출하여 "공기 잠금", 소음 및 내부 부식을 방지합니다.

모니터링: 내장된 압력계는 시스템 압력을 실시간으로 시각적으로 추적합니다.

폐쇄 루프 난방 및 DHW 시스템에 사용되며 보일러 및 간접 온수기를 열팽창으로부터 보호합니다. 독립된 가스, 전기 또는 고체 연료 열원을 사용하는 개인 주택의 안전을 유지하는 데 필수적입니다.

제품 매개변수(사양)

기술 사양

공칭 압력, MPa: 1.0

테스트 압력, MPa: 1.5

파이프라인 작동 온도: 최대 +120 °C

연결 크기, 인치: 1

안전 밸브 설정 압력, bar: 3.0

최소 작동 매체 압력, bar: 0.05

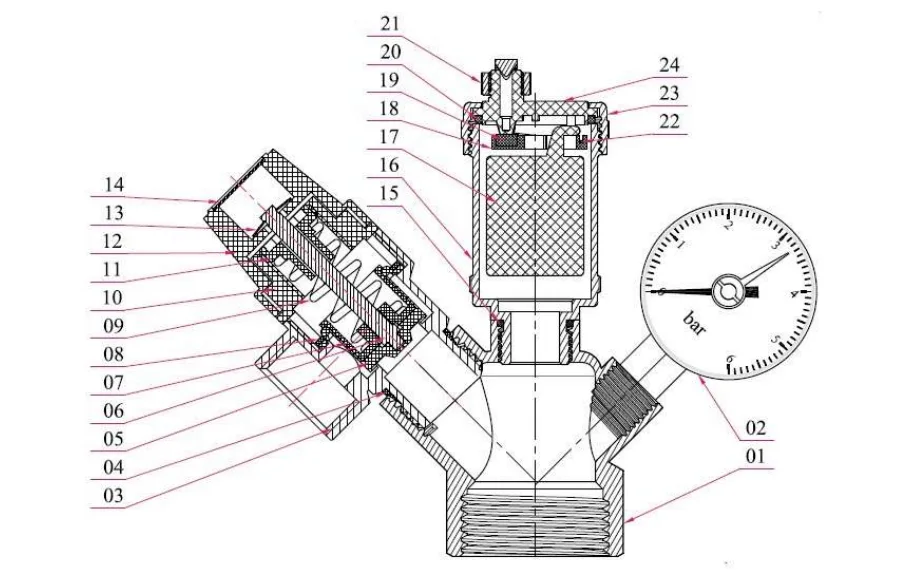

재료 구성

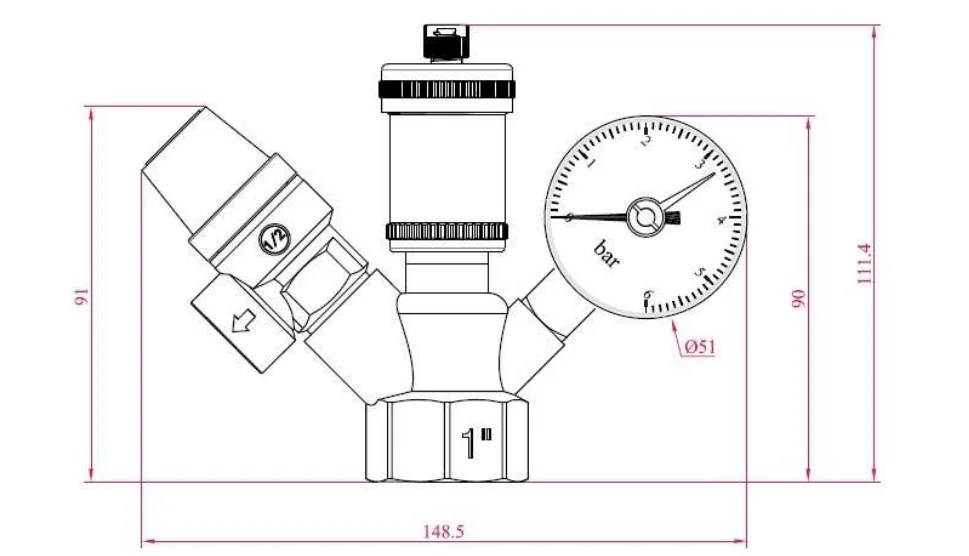

제품 차원

작동 원리

보일러 안전 그룹 1은 난방 시스템의 자동화된 "감시자" 역할을 합니다. 시운전 시 자동 에어 벤트는 즉시 갇힌 가스를 퍼지하기 시작하여 효율적인 순환을 보장하고 부식을 방지합니다.

정상 작동 중에 압력계는 지속적인 진단을 제공합니다. 판독값이 낮으면 누출 또는 팽창 탱크 고장을 나타내고, 판독값이 높으면 과열 또는 증기 발생을 경고합니다. 비상 상황에서 압력이 3바 한계에 도달하면 안전 밸브가 즉시 작동하여 과도한 유체를 배출하여 치명적인 파이프나 보일러 파열을 방지합니다.

설치 및 작동 지침

위치: 보일러 안전 그룹 1을 열 발생기 또는 보일러 출구에 직접 설치하십시오.

명확한 경로: 안전 그룹과 보호 장치 사이의 배관에 차단 밸브가 설치되어 있지 않은지 확인하십시오.

방향: 공기 배출구와 안전 밸브가 완벽하게 수직이 되도록 장치를 장착하십시오. 작업자가 쉽게 볼 수 있도록 압력 게이지를 배치합니다.

설치 전 점검: 설치 또는 제거 전에 파이프라인 시스템이 완전히 감압되었는지 확인하십시오.

작동 및 안전 요구 사항

작동 제한: 본 설명서에 명시된 대로 지정된 온도 및 압력 범위(최대 1.0MPa/10bar) 내에서만 안전 그룹을 작동하십시오.

예방적 유지 관리: 안전 밸브 스풀이 고착되는 것을 방지하려면 최소한 한 달에 한 번 밸브를 수동으로 테스트하십시오. 뚜렷한 딸깍 소리가 들릴 때까지 밸브 핸들을 시계 방향으로 돌려 이 테스트를 수행합니다.

안전 의무: 정격 최대 압력 1.0MPa를 초과하는 시스템에서는 안전 그룹을 사용하지 마십시오.
