플랜지 글로브 밸브

GenTant는 고품질 플랜지 글로브 밸브를 전문적으로 생산하며, 당사 공장에서는 귀하의 정확한 사양을 충족하는 자격을 갖춘 프로젝트에 대해 포괄적인 맞춤형 서비스와 무료 샘플도 제공합니다. 우리의 전문 지식은 이 단일 제품 라인을 넘어 확장됩니다. 우리는 다양하고 광범위한 산업용 밸브 포트폴리오를 전문적으로 제조하고 있습니다. 이러한 광범위한 제조 능력은 우리가 생산하는 모든 플랜지형 글로브 밸브에 적용되는 심층적이고 다양한 분야에 걸친 엔지니어링 지식을 보장합니다. 이를 통해 우수한 재료 선택, 정밀 가공 및 성능 테스트를 제공하여 각 밸브가 까다로운 산업 서비스에 필요한 내구성, 정밀한 제어 및 장기적인 신뢰성을 제공하도록 보장합니다.

문의 보내기

제품 설명

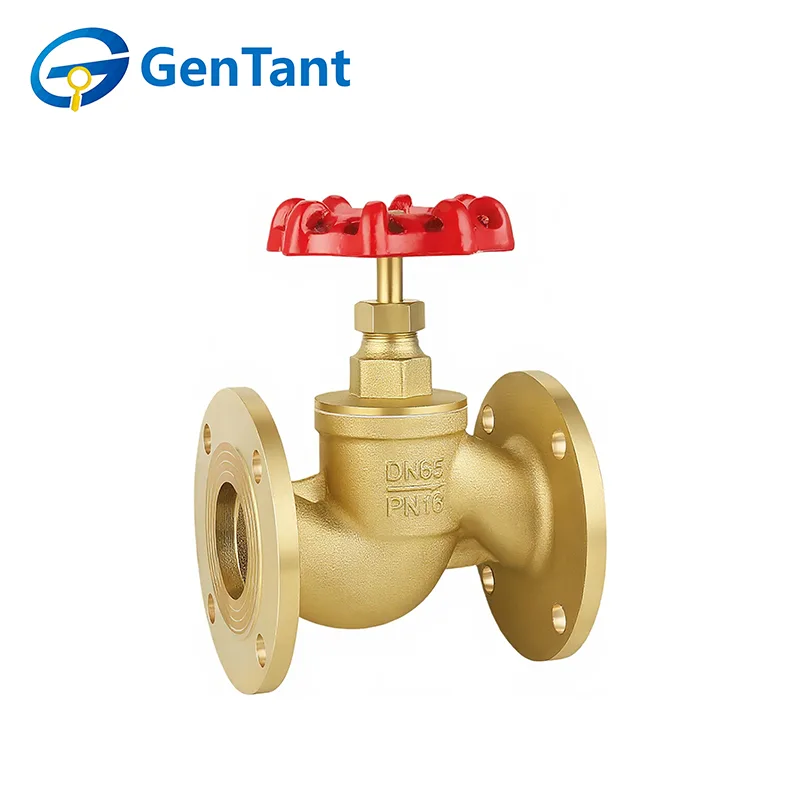

플랜지 글로브 밸브는 파이프라인 플랜지에 대한 안전한 볼트 연결을 용이하게 하는 플랜지 끝 부분으로 구별되는 견고한 산업용 유량 제어 장치입니다. 핵심 기능은 정확한 조절, 조절 및 유체 흐름의 안정적인 차단을 제공하는 것입니다. 밸브는 고정된 시트 링에 수직으로 디스크나 플러그를 내리는 선형 모션 스템을 통해 작동하여 흐름 방향(종종 "S" 경로)의 특징적인 변화를 생성합니다. 이 설계를 통해 미세 조정된 흐름 제어와 확실한 밀봉이 가능합니다. 플랜지 연결은 발전, 화학 처리, 석유 및 가스, 대규모 HVAC 응용 분야에서 사용되는 중압 및 고압 시스템의 높은 무결성, 누출 방지 설치에 적합합니다.

제품 특징 및 용도

플랜지형 글로브 밸브는 볼트로 연결된 끝 연결부가 특징이며 고강도, 누출 방지 씰을 보장하고 대규모 배관 네트워크에 쉽게 설치할 수 있습니다. 주요 특징은 탁월한 스로틀링 정확성과 안정적인 차단 기능을 제공하는 Z-바디 디자인입니다. 주거 및 상업 부문에서는 빈번한 유지 관리와 안정적인 유량 조절이 필수적인 주 수관, HVAC 냉각 시스템, 보일러 급수 제어에 널리 사용됩니다.

제품 매개변수

기술 사양

공칭 압력: 1.6MPa

작동 매체: 물, 기름, 비부식성 및 불연성 가스

작동 온도: -20°C  T  150°C

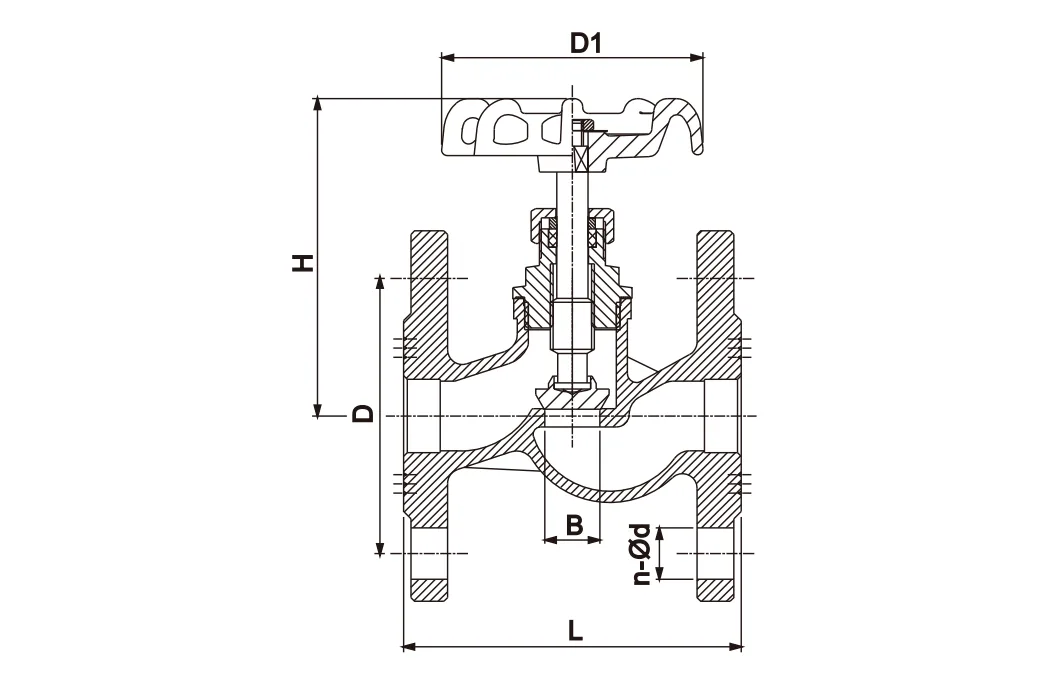

제품 차원

Flanged Globe Valve

DN	엘(mm)	흠)	D1(mm)	디(mm)	비(mm)	n-Φd	중량(g)
15	79	90	75	65	14	4-14	1195.0
20	88	95	80	75	17	4-14	1637.0
25	92	105	80	85	21	4-14	1926.0
32	107	147	110	100	28	4-18	3404.0
40	131	154	110	110	36	4-18	4223.0
50	171	188	145	125	45	4-18	6489.0
65	197	212	145	145	63	4-18	9249.0
80	246	324	200	160	83	8-18	17556.0
100	275	378	240	180	97	8-18	24328.0
125	335	438	240	210	120	8-18	30200.0
150	350	480	300	240	140	8-18	35000.0
