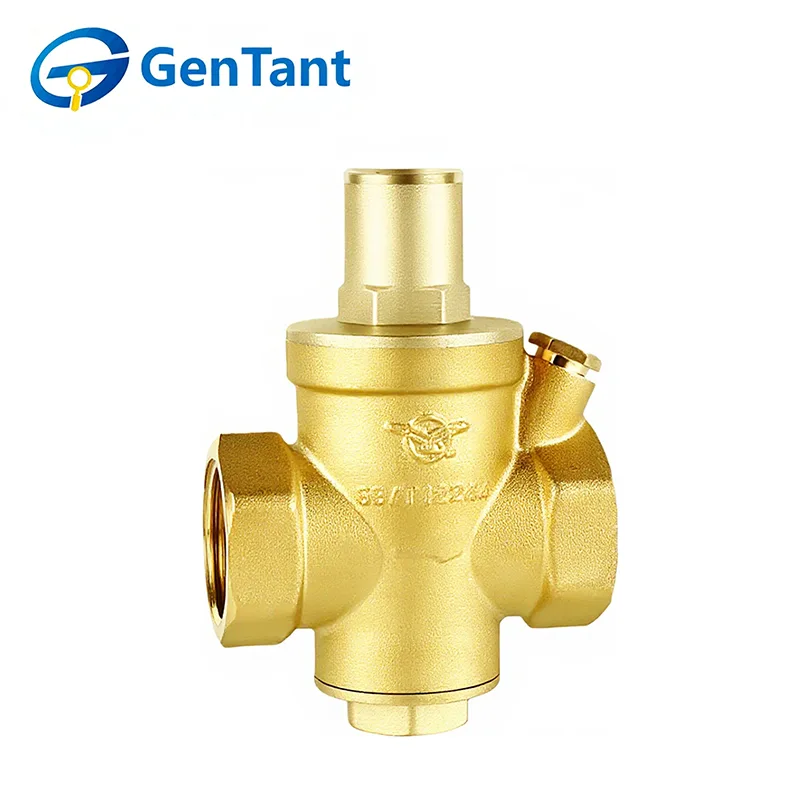

헤비듀티 감압 밸브

당사의 밸브는 까다로운 주거용 및 상업용 응용 분야에서 강력한 성능을 발휘하도록 설계되어 파이프라인, 장비 및 최종 사용자 기기를 과도한 압력으로 인한 손상으로부터 효과적으로 보호합니다. 일관되고 제어된 출구 압력을 보장함으로써 시스템 효율성을 향상시키고 수격 현상을 최소화하며 설치의 전체 수명을 연장합니다.

도매 솔루션과 완전 맞춤형 서비스를 모두 제공하는 공장을 찾고 있다면 GenTant와의 제휴를 고려해 보세요. 우리는 엄격한 품질 관리, 혁신적인 엔지니어링, 유연한 OEM/ODM 지원을 결합하여 특정 프로젝트 요구 사항에 맞는 고품질의 안정적인 압력 관리 솔루션을 제공합니다.

제품 특징 및 용도

견고한 감압 밸브는 높은 입구 압력을 원하는 일정하고 출구 압력으로 자동으로 낮추는 중요한 유체 제어 구성요소입니다. 기능적으로는 가변 조절 장치로 작동합니다. 유동 면적을 변경하여 유속과 운동 에너지를 관리하여 제어된 압력 손실을 유도합니다. 이 메커니즘은 상당한 상류 변동에도 하류 압력이 안정적으로 유지되도록 보장합니다. 주요 특징으로는 견고한 구조(PN16 압력 등급)와 유연한 설치(수평 또는 수직 장착)가 있습니다. 또한 조절 스프링은 물 흐름과 완전히 분리되어 있어 음용수 시스템에서 안전하게 사용하기에 적합합니다.

제품 매개변수(사양)

스레드 연결 유형

DN15(1/2"), DN20(3/4"), DN25(1"), DN32(1-1/4"), DN40(1-1/2"), DN50(2")

기술 사양

최대 허용 작동 압력(PN): 16bar

압력 조절 범위(Ps): 1~6bar

배출구 압력 공장 설정: 3bar

사용온도 범위 : 0℃(동결되지 않는 온도) ~ (80℃

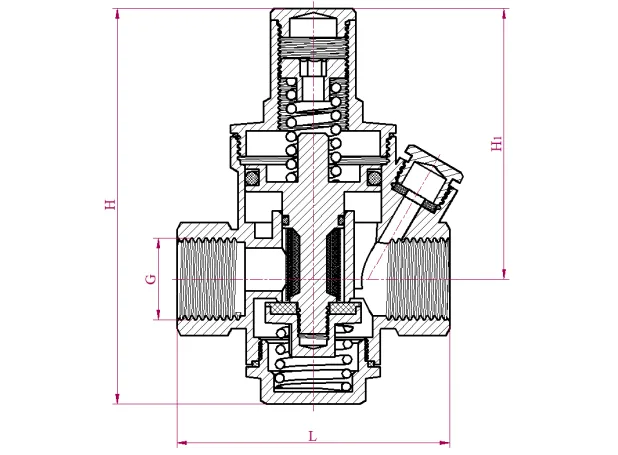

제품 차원

제품 구조 및 작동 원리

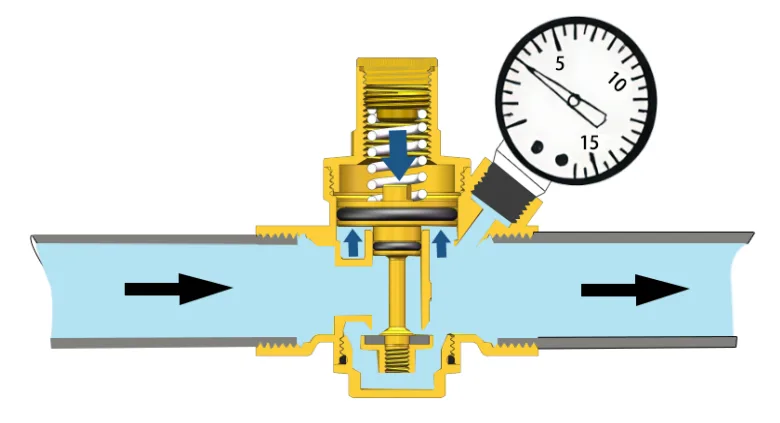

작동 원리

GenTant 대형 압력 감소 밸브의 핵심 기능은 높은 입구 압력을 안정화되고 보정된 출구 압력으로 정밀하게 조절함으로써 서지 이벤트 또는 국부적인 과압 조건으로부터 후속 가정용 및 산업용 유체 시스템의 무결성을 보호하는 것입니다.

기계적으로 장치는 두 가지 기본 힘, 즉 내부 피스톤에 작용하는 업스트림 유체 압력에 의해 생성된 동적 폐쇄력에 대해 밸브를 열린 위치로 편향시키는 사전 장력 스프링에 의해 가해지는 정적 힘의 균형을 유지하여 유압 평형을 설정합니다. 이 지속적인 자체 작동 밸런스는 하류의 일관되고 감소된 압력 상태를 효과적으로 유지하여 유체 전달과 시스템 보호를 모두 최적화합니다.

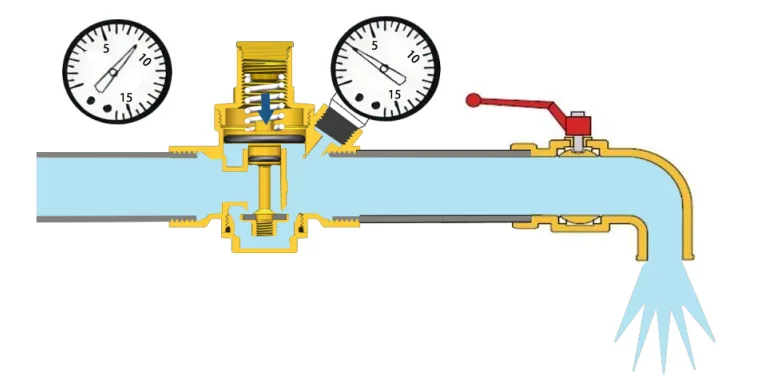

물 소비 중 작동 상태

수도꼭지가 열리면 내부 스프링에 의해 가해지는 힘이 피스톤 하부 표면에 작용하는 상승 유압을 능가합니다. 결과적으로 피스톤은 아래쪽으로 이동하여 유체 흐름 통로를 엽니다. 추가 다운스트림 수도꼭지가 활성화되면 피스톤 아래의 역압이 감소하여 감압 밸브를 통과하는 체적 유량이 비례적으로 증가합니다.

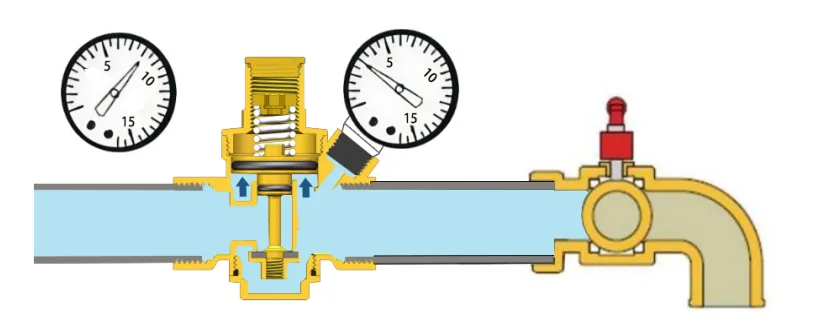

제로 유량 중 작동 상태

하류 수도꼭지가 닫히면 하류 회로 내의 유압이 상승합니다. 이렇게 증가된 압력은 내부 피스톤을 위쪽으로 구동하여 유체 통로를 효과적으로 밀봉하고 사전 정의된 설정 지점에서 하류 압력을 안정화시킵니다. 피스톤에 작용하는 상향 유압력이 내부 스프링 메커니즘에 의해 가해지는 반력을 초과하면 감압 밸브가 순간적으로 닫힙니다.

설치 및 작동 지침

4.1 GenTant 고강도 감압 밸브를 설치하기 전에 배관 시스템에서 공기와 먼지를 제거하는 것이 좋습니다.

4.2 물 흐름 방향을 확인합니다(밸브 본체에 화살표로 표시됨).

4.3 감압밸브는 수직배관과 수평배관 모두에 설치가 가능합니다. (역설치는 금지됩니다.)

4.4 옥외 등 결빙이 발생할 수 있는 장소에는 밸브를 설치하지 마십시오. 결빙으로 인해 장치가 손상될 수 있습니다.

4.5 감압밸브는 압력조정 및 판독을 위해 쉽게 접근할 수 있는 위치에 설치되어야 한다. 동결 가능성이 있으므로 파이프 샤프트 내에 설치하는 것은 권장되지 않습니다.

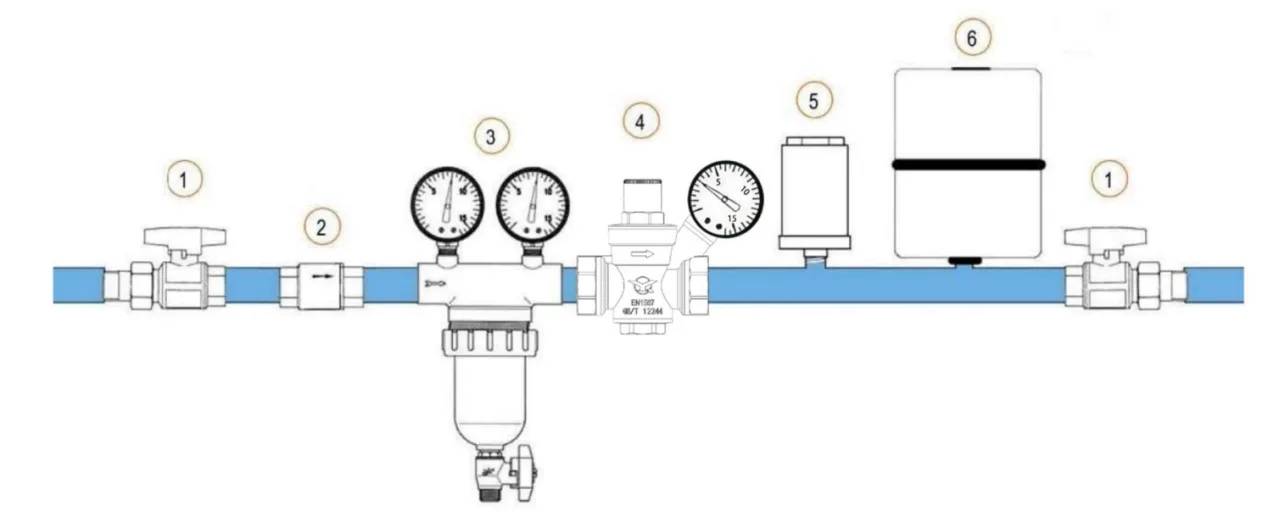

4.6 "워터 해머" 현상은 감압 밸브 고장의 주요 원인입니다. 아래 그림에 설명된 설치 방법은 모든 하위 장비의 작동을 최적화하고 유지 관리 작업을 더 쉽게 하기 때문에 권장됩니다.

① 차단밸브 : 감압밸브 전단 및 후단에 설치하여 각종 장비의 유지보수 작업을 용이하게 합니다.

② 체크밸브 : 역류를 방지한다.

③ 필터(Filter) : 주공급관의 불순물을 여과하여 후단의 모든 설비의 오염을 방지하고 성능을 유지시켜 주는 역할을 합니다.

④ 피스톤형 동적 안정 감압 밸브.

⑤ 수격방지기: 물 공급이 중단된 후 복구될 때 모든 하류 장비에 손상을 줄 수 있는 배관 변동을 방지합니다.

⑥ 팽창용기 : 유체열로 인해 압력이 상승할 수 있는 온수 및 온수 저장 시스템에 사용되며, 과압을 흡수하는 역할을 합니다.

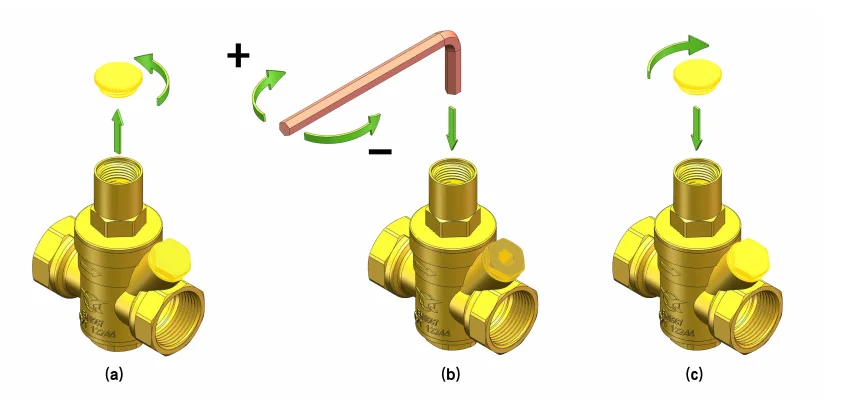

압력 조절

감압 밸브의 출구 압력은 공장에서 3bar로 사전 설정되어 있습니다. 하류 압력은 다음 방법을 사용하여 조정할 수 있습니다.

1. 감압 밸브 뒤의 차단 밸브를 닫습니다.

2. 플라스틱 캡을 시계 반대 방향으로 풀어줍니다.

3. 앨런 볼트용 렌치를 감압 밸브 조정 캡에 삽입하여 조정합니다. 하류 압력을 높이려면 시계 방향으로 돌리고, 하류 압력을 낮추려면 시계 반대 방향으로 돌립니다(그림 b).

4. 감압 밸브의 압력 게이지에 표시되는 압력 값은 조정된 하류 압력입니다.

5. 조정이 완료되면 플라스틱 캡을 시계 방향으로 조입니다.

소음이나 캐비테이션 현상의 발생을 방지하려면 입구-출구 압력 감소 비율을 2.5 이하로 유지하는 것이 좋습니다. 예를 들어 필요한 출구 압력이 4bar인 경우 입구 압력은 10bar를 초과해서는 안 됩니다. 필요한 경우 단계적으로 원하는 압력 감소를 달성하기 위해 추가 감압 밸브를 직렬로 설치하는 것을 고려하십시오.

문제 해결

① 온수 파이프라인이나 온수 저장 시스템에 설치된 감압 밸브는 하류 압력의 증가를 경험하게 됩니다. 이는 물을 가열하면 압력이 높아지는데, 물 소비가 없을 때에는 감압밸브가 닫혀 축적된 압력이 '해방'되는 것을 방지하기 때문이다.

해결책: 온수 입구와 감압 밸브 사이에 팽창 용기를 설치하여 증가된 압력을 흡수합니다.

② 하류 압력이 설정된 압력값과 일치하지 않습니다. 수질이 좋지 않은 지역에서는 감압밸브를 통해 흐르는 불순물이 밸브 시트와 피스톤 사이에 쉽게 쌓이게 되어 밸브가 완전히 닫히지 못하게 됩니다. 이는 상류 압력이 하류 측으로 스며들어 하류 압력을 높이는 것을 허용합니다.

해결책: 감압 밸브 상류에 필터를 설치하고 정기적으로 청소하십시오.
