스프링 체크 밸브는 어떻게 시스템 효율성을 향상합니까?
추상적인: 스프링 체크 밸브현대 배관 시스템의 중요한 구성 요소로 단방향 흐름을 보장하고 역류로 인한 손상을 방지합니다. 이 기사에서는 스프링 체크 밸브의 원리, 적용, 설치 및 유지 관리를 살펴보고 유체 및 가스 제어를 위한 안정적인 솔루션을 찾는 엔지니어, 계약자 및 산업 사용자에게 실행 가능한 통찰력을 제공합니다.
목차
스프링 체크 밸브 개요

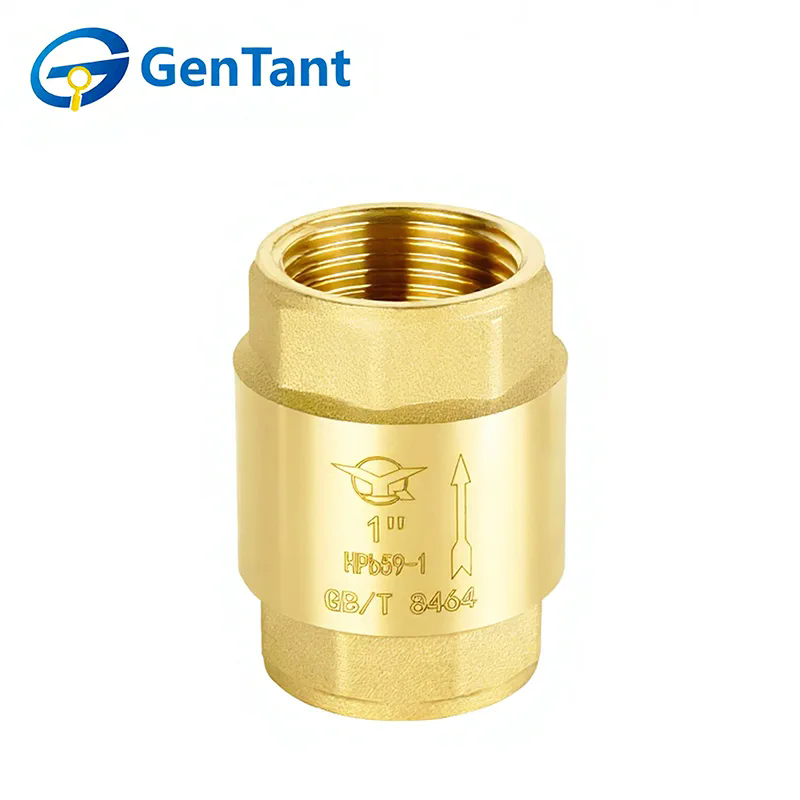

A 스프링 체크 밸브유체나 기체가 역류를 방지하면서 자동으로 한 방향으로 흐르도록 하는 단방향 밸브입니다. 스프링 장착 디스크가 장착되어 수격 현상, 역류 및 압력 서지로부터 펌프, 압축기 및 배관 시스템을 보호하기 위해 신속한 폐쇄를 보장합니다. 이 밸브는 시스템 무결성 유지가 중요한 물 공급, HVAC, 산업 처리 및 관개 시스템에 널리 사용됩니다.
주요 기능 및 애플리케이션
- 자동 조작:밸브는 전방 압력이 스프링 장력을 초과하면 열리고 흐름이 역전되면 즉시 닫힙니다.
- 컴팩트한 디자인:공간을 절약하고 기존 배관 시스템에 쉽게 통합할 수 있습니다.
- 긴밀한 밀봉:누출을 최소화하고 일관된 단방향 흐름을 보장합니다.
- 광범위한 응용 분야:물, 비부식성, 불연성 가스, 펌프, 파이프라인 및 산업 기계 보호에 적합합니다.
- 내구성:압력 서지 및 워터 해머 효과에 강합니다.
스프링 체크 밸브는 다음과 같은 경우에 특히 유용합니다.
- 역류를 방지하고 펌프를 보호하는 펌핑 시스템.
- 꾸준한 유체 순환을 유지하는 HVAC 시스템.
- 공정 안전을 보장하고 오염을 방지하는 산업용 파이프라인입니다.
- 수격 피해를 방지하기 위한 관개 시설.
기술 사양
| 매개변수 | 값 |
|---|---|
| 공칭 압력 | 1.6MPa |
| 작동 매체 | 물, 비부식성 가스 |
| 작동 온도 | -10°C ~ 120°C |
| 스레드 표준 | ISO 228 |
밸브 치수
| DN | (mm) | 비(mm) | 무게(g) |
|---|---|---|---|
| 1/2" | 49.5 | 31.5 | 126 |
| 3/4" | 52.5 | 36.5 | 168.3 |
| 1" | 61 | 44 | 278.3 |
| 1 1/4" | 69 | 53 | 407.1 |
| 1 1/2" | 73.5 | 63.5 | 600.6 |
| 2" | 85 | 75 | 911 |
설치 지침
- 밸브를 설치하기 전에 배관을 철저히 청소하십시오.
- 밸브 포트와 시트에 잔해나 손상이 있는지 검사하십시오.
- 연결된 파이프에 응력이 가해지지 않도록 적절한 지지대를 확보하십시오.
- 밸브의 압력 및 온도 등급이 시스템 조건과 일치하는지 확인하십시오.
- 원활한 작동을 보장하려면 밸브를 열었다가 닫을 때까지 완전히 순환하십시오.
- 최적의 밀봉을 위해 설치 후 패킹 너트를 조이십시오.
설치 참고사항:스프링 체크 밸브는 상향 흐름을 통해 수평 또는 수직 방향으로 설치할 수 있습니다. 펌프 배출구와 같은 난류 흐름 소스로부터 안전한 거리를 유지하십시오.
작동원리
스프링 체크 밸브는 수동 개입 없이 자동으로 작동합니다. 전방 흐름 압력은 스프링 힘을 극복하여 밸브를 엽니다. 흐름이 역전되거나 멈추면 스프링이 즉시 디스크를 시트 쪽으로 밀어 역류를 방지합니다. 이러한 빠른 응답은 시스템 구성 요소를 보호하고 원활하고 지속적인 작동을 보장합니다.
검사 및 유지보수
- 일상적인 검사는 최소화됩니다. 주로 패킹 누출이나 비정상적인 소음을 확인하십시오.
- 약간의 누출이 발생하면 패킹 너트를 조이십시오.
- 필요에 따라 마모된 디스크, 홀더 또는 힌지 어셈블리를 교체하십시오.
- 침전물 축적을 방지하기 위해 밸브와 인접한 배관을 정기적으로 청소하십시오.
- 밸브 피로를 방지하려면 온수와 냉수 흐름을 자주 교체하지 마십시오.
자주 묻는 질문
Q1: 스프링 체크 밸브가 부식성 유체를 처리할 수 있습니까?
A1: 표준 밸브는 물과 비부식성 가스를 처리합니다. 부식성 유체의 경우 특수 재질의 밸브를 선택하십시오.
Q2: 권장되는 설치 방향은 무엇입니까?
A2: 상향 흐름이 있는 수평 또는 수직. 작동 문제를 방지하려면 적절한 정렬을 확인하십시오.
Q3: 밸브는 얼마나 자주 유지관리해야 합니까?
A3: 정기 검사는 최소화됩니다. 시스템 사용량에 따라 정기적으로 포장이나 밀봉을 청소하고 점검하십시오.
결론 및 연락
스프링 체크 밸브는 역류 및 수격 손상을 방지하여 효율적이고 안정적인 유체 시스템을 유지하는 데 필수적입니다. 자동 작동, 컴팩트한 디자인 및 내구성 덕분에 광범위한 산업, 상업 및 주거용 응용 분야에 적합합니다. 고품질 스프링 체크 밸브와 전문가 지원을 위해,닝보 젠턴트 유체 기술 유한 회사귀하의 시스템 요구에 맞는 안정적인 솔루션을 제공합니다.문의하기오늘 자세히 알아보고 견적을 요청하세요.
