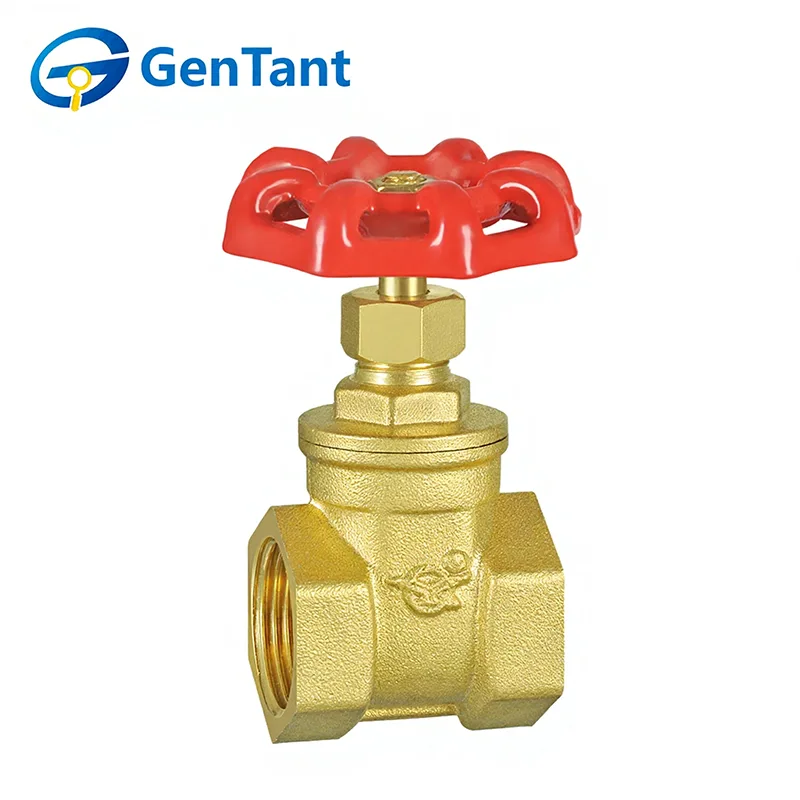

중형 게이트 밸브

중형 게이트 밸브는 광범위한 유체 처리 시스템에서 안정적인 격리 서비스를 위해 설계된 다용도의 내구성이 뛰어난 선형 모션 밸브입니다. 주요 기능은 완전히 열릴 때 완전하고 방해받지 않는 직선 흐름 경로를 제공하고 완전히 닫힐 때 완전한 차단을 제공하는 것입니다. 이는 흐름에 수직으로 견고한 게이트나 쐐기를 올리거나 내리면 밸브 시트에 단단히 밀봉됩니다. 중부하 작업의 극한 압력 및 온도 요구 사항 없이 강력한 성능을 발휘하도록 설계된 이 제품은 도시, 상업 및 산업 환경에서 물, 오일, 가스 및 증기의 켜기/끄기 제어에 이상적으로 적합하며 올바르게 작동할 경우 낮은 흐름 저항과 긴 서비스 수명을 제공합니다.

제품 특징 및 용도

중형 게이트 밸브는 중압 배관 시스템에서 안정적인 온/오프 제어를 위해 설계되었습니다. 견고한 본체, 상승 또는 비상승 스템 옵션, 완전히 열렸을 때 압력 강하를 최소화하는 단단히 밀봉된 게이트가 특징입니다. 물, 오일, 가스 및 저압 증기 응용 분야에 적합하며 빈번한 작동이 필요하지 않은 격리, 분배 및 공정 제어를 위한 산업, 상업 및 도시 시스템에서 널리 사용됩니다.

제품 매개변수

기술 사양

공칭 압력: 1.6MPa

작동 매체: 물

작동 온도: -10°C  T  100°C

스레드는 ISO 228 표준을 준수합니다.

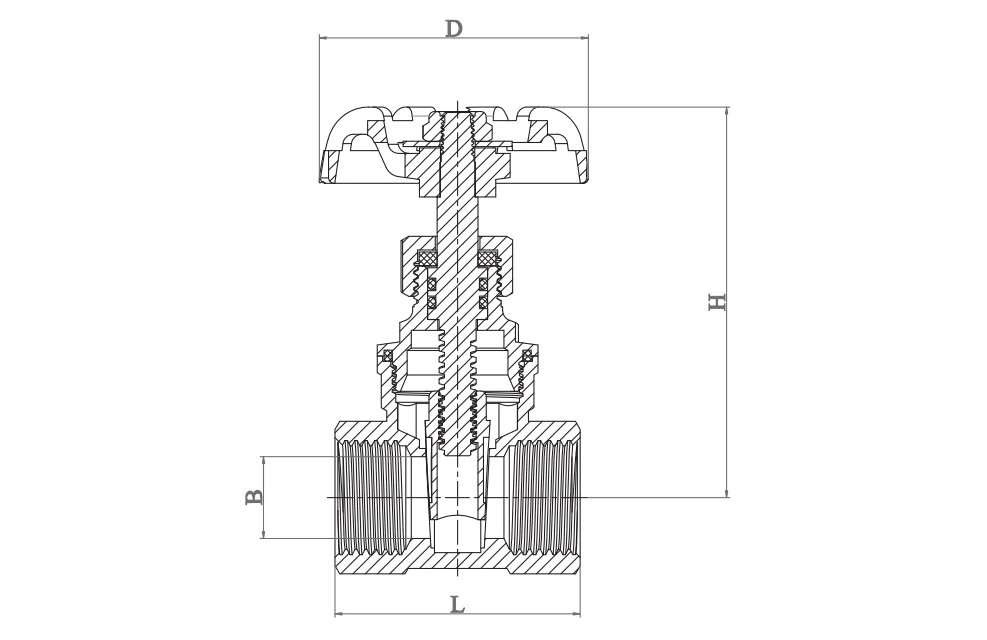

제품 차원

설치 지침

1. 밸브를 설치하기 전에 배관 시스템을 철저히 청소하고 준비하십시오.

2. 설치하기 전에 보호 엔드 캡을 제거하고 밸브 포트와 시트 표면을 검사하여 깨끗한지 확인하십시오.

3. 배관 연결로 인한 응력을 방지하기 위해 밸브를 적절하게 지지하십시오.

4. 밸브의 압력 및 온도 등급이 의도한 서비스 조건에 적합한지 확인하십시오.

5. 중형 게이트 밸브를 작동하기 전에 열림에서 닫힘까지 완전히 순환하여 원활하게 작동하는지 확인하십시오.

6. 설치 후 패킹 너트가 제대로 조여져 있는지 확인하십시오.

7. 게이트 및 글로브 밸브의 경우 스템이 수직이고 작동 핸들이 위로 오도록 설치하는 것이 좋습니다.

작동 지침

중형 게이트 밸브는 수동으로 작동됩니다. 핸들을 시계 반대 방향으로 돌리면 열리고, 시계 방향으로 돌리면 닫힙니다.

검사 및 유지보수

1. 간헐적으로 스템 패킹을 조정하고 밸브를 열었다가 닫을 때까지 주기적으로 순환시키는 것 외에는 일반적으로 정기 검사 및 예방 유지보수가 필요하지 않습니다.

2. 패킹 누출이 발생하면 패킹 너트를 시계 방향으로 약 1/4바퀴 정도 또는 누출이 멈출 때까지 조여 스템 패킹의 밀봉 압력을 높입니다. 시스템 압력을 받고 있는 동안에는 밸브를 재포장하지 마십시오.

3. 밸브 스템을 교체할 때 포장재도 교체하십시오.

교체 부품

정상적인 작동 조건에서는 교체 부품이 거의 필요하지 않습니다. 각 밸브 유형에 권장되는 예비 부품에는 핸들, 핸들 너트, 패킹, 글랜드, 패킹 너트가 포함됩니다.

부품 주문시 밸브의 숫자, 크기, 필요한 부품, 대략적인 연식을 알려주시기 바랍니다.
