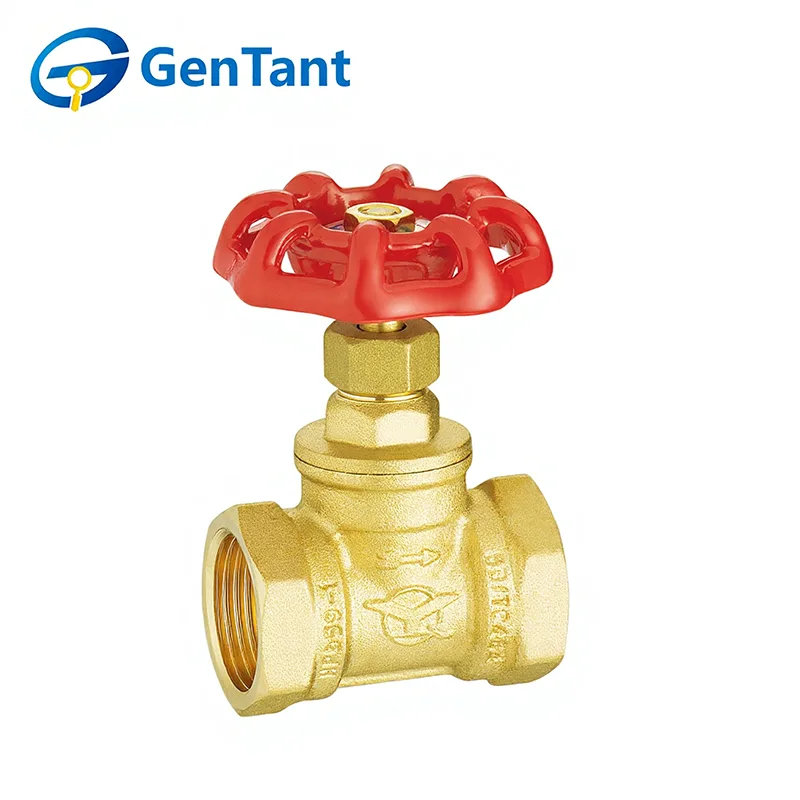

중형 글로브 밸브

중형 글로브 밸브는 유체 시스템의 안정적인 조절, 조절 및 온/오프 서비스를 위해 설계된 기본 흐름 제어 장치입니다. 그 기능은 독특한 내부 디자인에 중점을 두고 있습니다. 유체는 "S" 경로로 흐르고 고정된 시트 링에 수직으로 움직이는 디스크나 플러그에 의해 제어됩니다. 이는 유량의 정확한 조절, 우수한 차단 기능, 압력 및 부피에 대한 정밀한 제어를 제공합니다. 극한 조건 없이 견고한 성능을 발휘하도록 설계된 이 제품은 자주 조정하거나 안정적인 밀봉이 필요한 상업용 건물, 산업 플랜트 및 HVAC 시스템에서 물, 증기, 오일 또는 가스의 균형을 맞추고 격리하고 조절하는 데 이상적입니다.

제품 특징 및 용도

중형 글로브 밸브는 상업용 HVAC 및 가정용 수도 시스템의 정밀성을 위해 설계되었습니다. 주요 특징으로는 견고한 구형 본체와 변동하는 압력에서 정확한 스로틀링과 안정적인 차단이 가능한 이동식 디스크가 있습니다. 이는 가열/냉각 루프 균형 조정, 보일러 급수 조절 및 증기 라인 관리에 널리 적용됩니다. 내구성이 뛰어난 설계로 현대식 건물 인프라의 안정적인 흐름 제어와 장기적인 안전을 보장합니다.

제품 매개변수

기술 사양

공칭 압력: 1.6 MPa

작동 매체: 물, 기름, 비부식성 및 불연성 가스

작동 온도: -10°C  T  120°C

스레드는 ISO 228 표준을 준수합니다.

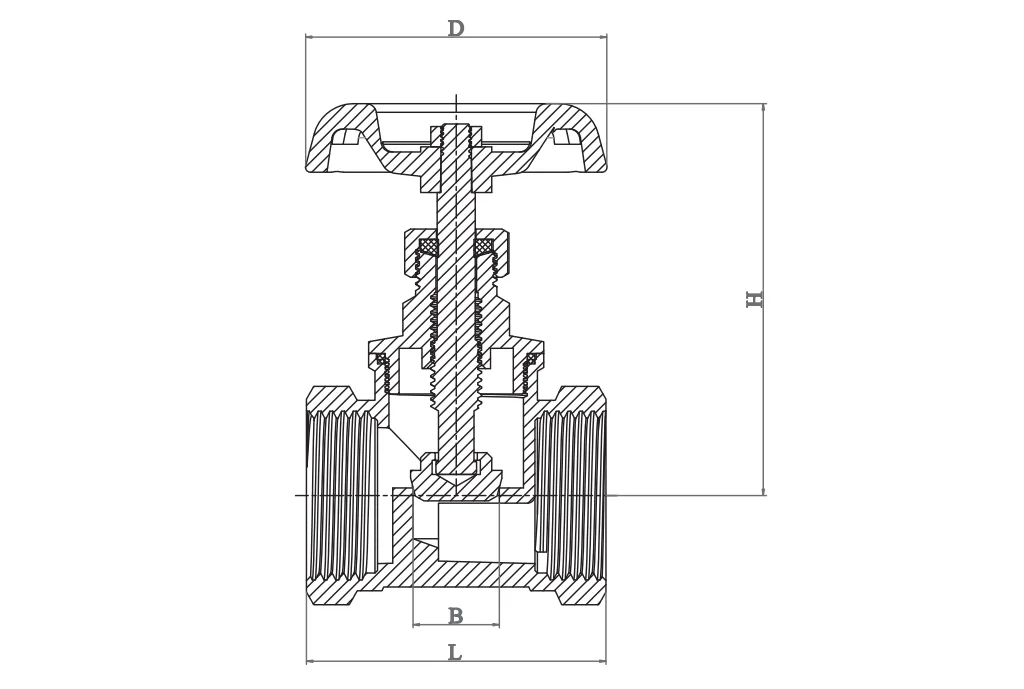

제품 차원

설치 지침

1. 밸브를 설치하기 전에 배관 시스템을 철저히 청소하고 준비하십시오.

2. 설치하기 전에 보호 엔드 캡을 제거하고 밸브 포트와 시트 표면을 검사하여 깨끗한지 확인하십시오.

3. 배관 연결로 인한 응력을 피하기 위해 밸브를 적절하게 지지하십시오.

4. 밸브의 압력 및 온도 등급이 의도한 서비스 조건에 적합한지 확인하십시오.

5. 밸브를 작동하기 전에 열림에서 닫힘까지 완전히 순환하여 원활한 작동을 확인하십시오.

6. 설치 후 패킹 너트가 제대로 조여져 있는지 확인하십시오.

7. 중형 글로브 밸브의 경우 스템이 수직이고 작동 핸들이 위로 오도록 설치하는 것이 좋습니다.

작동 지침

게이트 및 글로브 밸브는 수동으로 작동됩니다. 핸들을 시계 반대 방향으로 돌리면 열리고, 시계 방향으로 돌리면 닫힙니다.

검사 및 유지보수

1. 스템 패킹을 간헐적으로 조정하고 밸브를 열었다가 닫을 때까지 주기적으로 순환하는 것 외에는 일반적으로 정기 검사 및 예방 유지보수가 필요하지 않습니다.

2. 패킹 누출이 발생하면 패킹 너트를 시계 방향으로 약 1/4바퀴 정도 또는 누출이 멈출 때까지 조여 스템 패킹의 밀봉 압력을 높입니다. 시스템 압력을 받고 있는 중형 글로브 밸브를 재포장하지 마십시오.

3. 밸브 스템을 교체할 때 포장재도 교체하십시오.

교체 부품

정상적인 작동 조건에서는 교체 부품이 거의 필요하지 않습니다. 각 밸브 유형에 권장되는 예비 부품은 다음과 같습니다.

글로브 밸브: 핸들, 핸들 너트, 패킹, 글랜드, 패킹 너트, 디스크 및 시트.

부품 주문시 밸브의 숫자, 크기, 필요한 부품, 대략적인 연식을 알려주시기 바랍니다.
