감압밸브

내구성과 정확성을 위해 설계된 GenTant 밸브는 엔지니어가 지정하고 전 세계 파트너가 조달합니다. 우리는 품질 관리에 전념하고 있으며 다양한 응용 분야 요구 사항을 충족하는 맞춤형 고품질 솔루션을 전문적으로 생산합니다. 우리 공장은 맞춤형 서비스를 제공하고 무료 샘플을 제공하므로 결정을 내리기 전에 제품을 평가할 수 있습니다. 당사의 기술 데이터를 검토하거나 귀하의 애플리케이션 요구 사항을 당사 팀과 논의해 보시기 바랍니다. 다음 프로젝트를 위한 안정적이고 비용 효율적인 압력 관리 솔루션을 제공하기 위해 협력합시다.

제품 특징 및 용도

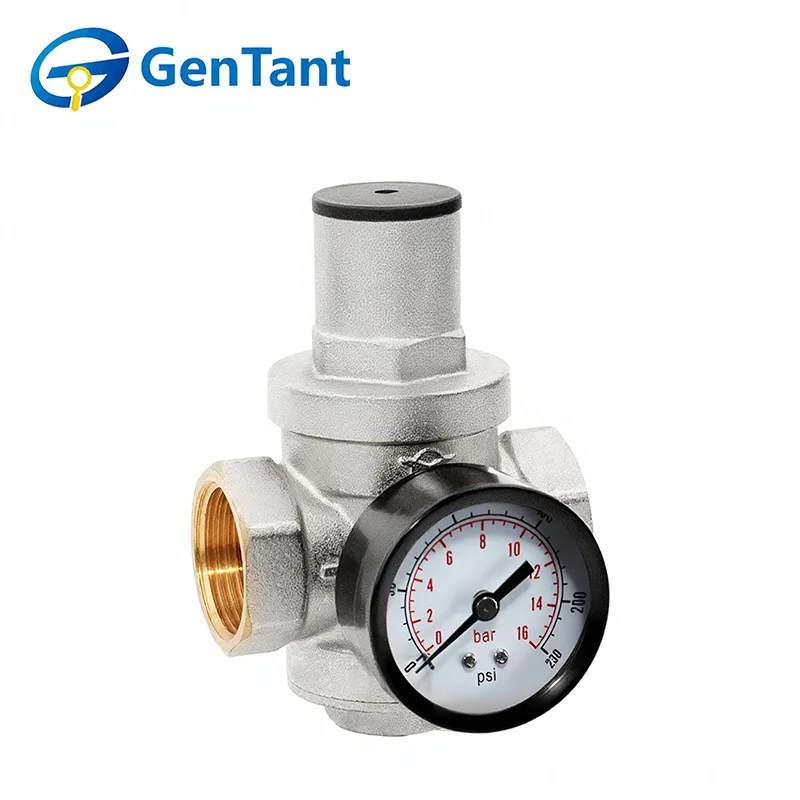

압력 조절기라고도 알려진 이 감압 밸브는 조정 가능한 압력 감소를 제공하기 위해 온수 및 냉수 공급 시스템에 사용하도록 설계되었습니다. 주 공급 압력의 변동에 관계없이 하류 압력을 설정점 이하로 일관되게 유지합니다. 정적 조건에서도 레귤레이터 이후의 압력은 사전 설정된 값을 초과하지 않습니다. "사후 작업" 작동 원리를 특징으로 하여 정확하고 안정적인 제어를 보장합니다. 조절기에는 손쉬운 압력 모니터링을 위해 측면에 나사산 포트가 포함되어 있으며(압력 게이지 별도 판매), 양쪽 연결 끝 부분에는 밀봉 무결성을 위해 보호용 나일론 캡이 장착되어 있습니다.

제품 매개변수(사양)

공칭 직경: DN15 ~ DN50

최대 입구 압력: 2.5MPa

압력 조절 범위: 0.1 ~ 0.55MPa

공장 사전 설정 출구 압력: 0.3MPa

최대 작동 매체 온도: +80°C

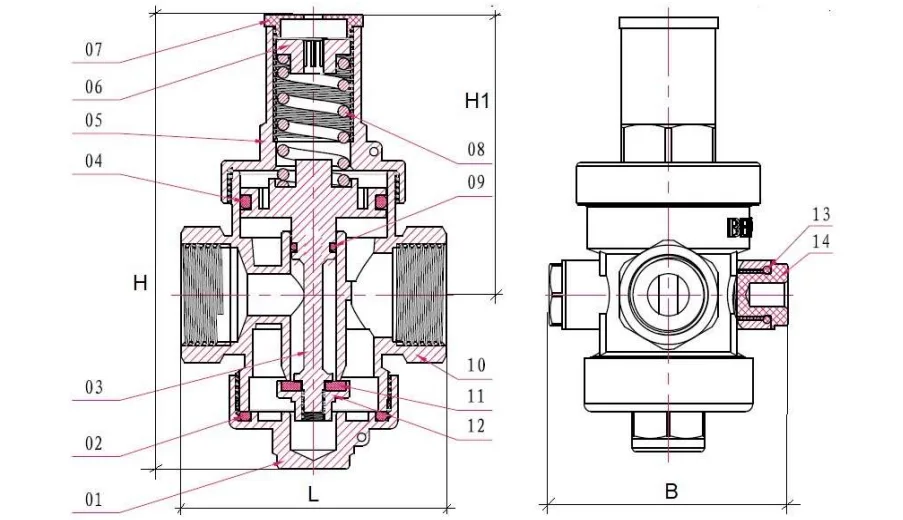

차원

제품 구조 및 작동 원리

구조

GenTant 감압 밸브는 입구 및 출구 연결부, 스프링 장착 감지 요소 및 조정 메커니즘으로 구성됩니다.

작동 원리

유체는 입구 챔버로 들어가고 밸브 플러그와 피스톤의 하부 표면에 동일한 힘을 가합니다. 스프링의 힘은 출구 챔버의 피스톤에 작용하는 중간 압력이 설정된 압력과 균형을 이룰 때까지 조절기를 열린 상태로 유지합니다. 이 시점에서 밸브 플러그가 챔버 사이의 통로를 닫기 시작하여 저항이 증가하고 출구 압력이 설정 값으로 감소합니다. 황동 조정 너트를 사용하면 조절기의 출구 압력을 공장 사전 설정(3bar)과 다른 원하는 값으로 설정할 수 있습니다.

설치 및 작동 지침

압력 조절기는 어떤 방향으로도 설치할 수 있습니다. 유체의 방향은 밸브 본체에 표시된 화살표와 일치해야 합니다. 조정 슬리브는 작동 가능한 위치에 있어야 합니다.

레귤레이터는 시운전 및 유지보수 작업이 용이한 위치에 설치되어야 합니다.

여과 정밀도가 500미크론 이상인 기계식 필터를 조절기 상류에 설치해야 합니다.

설치 중에 다음 조건이 충족되어야 합니다.

● 파이프라인의 입구 부분을 철저히 청소하고 플러시합니다.

● 밀봉재(예: PTFE 스레드 밀봉 테이프, 대마 밀봉 코드 등)가 조절기의 작업 챔버에 들어가지 않도록 하십시오.

● 신축 또는 대규모 개조 프로젝트에서는 조절기를 설치하기 전에 파이프라인 압력 테스트 및 세척을 완료해야 합니다.

GenTant 감압 밸브는 파이프라인의 하중(굽힘, 압축, 장력, 비틀림, 정렬 불량, 진동, 불균일한 패스너 조임 등 포함)을 견뎌서는 안 됩니다. 필요한 경우 파이프라인에 의해 밸브에 가해지는 부하를 제거하기 위해 지지대 또는 보상 장치를 설치해야 합니다. 레귤레이터의 최대 설치 토크는 아래 표와 같습니다.

조절기는 수량계의 상류에 설치하는 것이 좋습니다. 압력 조절은 조절기 플러그 위치에 설치할 수 있는 압력계를 사용하여 수행해야 합니다. 게이지는 레귤레이터의 출구 압력을 표시합니다.

설정 압력을 조정하려면 먼저 캡을 푼 다음 압력계에 표시된 대로 원하는 압력에 도달할 때까지 렌치를 사용하여 조정 나사를 돌립니다. 조정 나사를 시계 방향으로 돌리면 설정 압력이 증가하고, 시계 반대 방향으로 돌리면 감소합니다. 조정을 완료한 후 커버를 단단히 조이십시오.

소음이나 캐비테이션을 방지하려면 입구/출구 압력 비율을 2.5MPa 미만으로 유지하는 것이 좋습니다. 예를 들어 필요한 출구 압력이 4bar인 경우 입구 압력은 10bar를 초과해서는 안 됩니다. 필요한 경우 추가 감압 밸브를 직렬로 설치하는 것을 고려하십시오.
