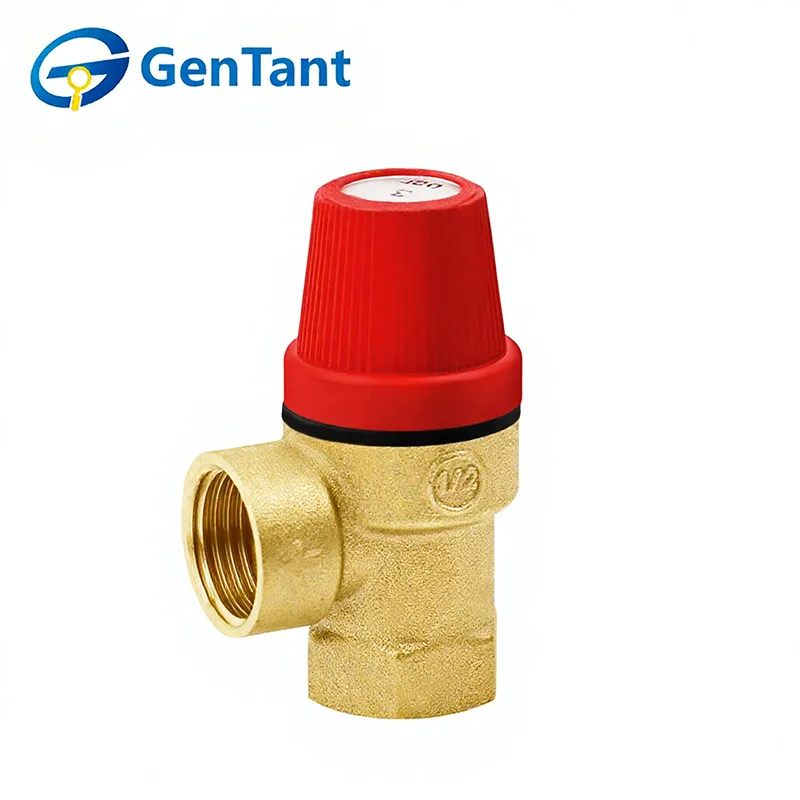

안전 밸브

안전 밸브는 가압 시스템의 최후 방어선으로 설계된 중요하고 타협할 수 없는 보호 장치입니다. 주요 기능은 미리 결정된 설정점을 초과할 때 초과 압력을 자동으로 열고 해제하여 치명적인 장비 고장, 폭발을 방지하고 인력 및 환경 안전을 보장하는 것입니다. 시스템 압력이 안전한 수준으로 돌아오면 밸브가 자동으로 다시 밀봉되어 시스템 무결성과 작동 연속성을 유지합니다. 이 필수 기능은 HVAC, 상업용 보일러, 프로세스 가열 및 물 공급 시스템을 포함한 다양한 산업 전반에 걸쳐 없어서는 안 될 요소입니다.

제품 특징 및 용도

안전밸브는 난방, 냉방, 급수 등 다양한 시스템 전반에 걸쳐 안전보호장치로 활용됩니다. 시스템 압력이 증가하고 밸브의 토출 압력을 초과하면 안전 밸브가 자동으로 활성화되어 압력을 완화하고 매체를 방출함으로써 내부 파이프라인과 장비의 안전을 보장합니다. 반대로, 시스템 압력이 지정된 압력 아래로 떨어지면 밸브가 자동으로 다시 장착되고 닫힙니다.

제품 매개변수(사양)

스레드 연결 유형

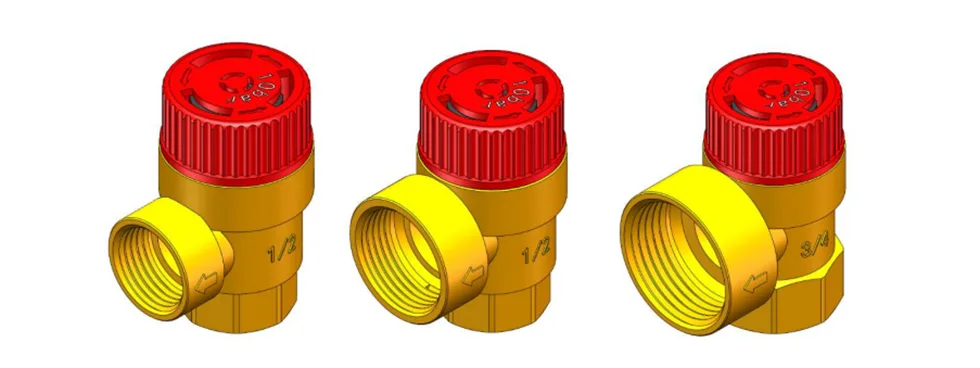

DN15(1/2"), DN15×20(1/2" × 3/4"), DN20×25(3/4" × 1")

기술 사양

매체: 물 또는 글리콜 용액(최대 농도 50%)

작동 온도:-20℃~ 110℃

최대 작동 압력: ≤16bar

정격 압력(Pnr): 2.5-3-3.5-4-5-6-7-8-10bar(압력 값 조정 불가)

개방 압력(Po): ≤Pnr 10%

폐쇄 압력 (Pf): ≤Pnr 10%

밸브 본체: 고온 일체형 단조, 두꺼운 벽 두께, 더 높은 강도.

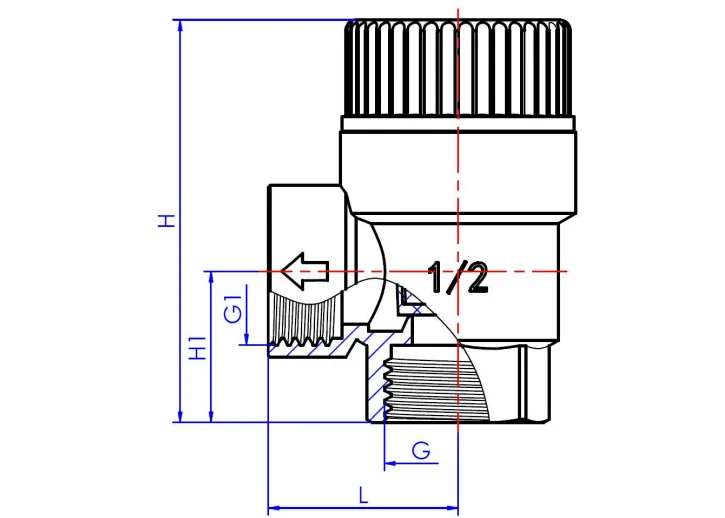

제품 차원

작동 원리

안전 밸브의 내부 피스톤은 스프링 장력을 이용하여 밸브 시트를 닫습니다. 시스템 압력이 스프링의 미리 설정된 장력을 초과하면 피스톤이 위쪽으로 이동하여 시트에서 멀어지고 물 방출 채널이 열립니다. 안전 밸브의 설정 압력은 시스템에 허용되는 최대 작동 압력입니다.

시스템 압력이 안전 밸브의 폐쇄 압력 아래로 떨어지면 피스톤 상단의 스프링이 가하는 장력으로 인해 수류 채널이 닫히고 시스템이 정상 작동 상태로 복원됩니다. 안전 밸브 출구의 직경은 입구 직경과 같거나 더 큽니다. 이 디자인은 신속한 압력 완화를 촉진합니다.

설치 및 작동 지침

안전 밸브를 설치하기 전에 자격을 갖춘 전문 인력이 시스템 특성과 관련 규정을 준수하는 올바른 모델을 선택해야 합니다. 밸브 본체에는 물 흐름 방향이 표시되어 있으며 설치 시 이를 엄격히 준수해야 합니다.

1.적용 시스템

1.1 난방 시스템

안전밸브는 열원(보일러, 히트펌프 등) 상단이나 급수관으로부터 1m 이내에 설치해야 합니다. 안전밸브와 열원 연결배관 사이에는 어떠한 형태의 차단밸브도 있어서는 안 된다.

1.2 가정용 온수 시스템

저장형 온수탱크의 냉수 입구에는 안전 밸브를 설치해야 하며, 이 지점 사이의 배관에 어떤 형태의 차단 밸브도 없어야 합니다.

1.3 압축 가스 시스템

안전 밸브는 압축 가스 시스템에 사용하기에 적합합니다.

2. 설치 방법

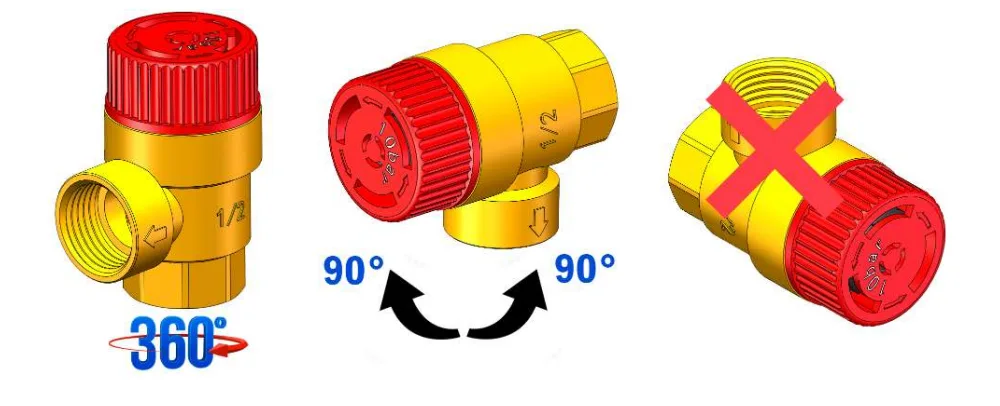

설치하기 전에 시스템 압력이 안전 밸브의 개방 압력과 일치하는지 확인하십시오. 시스템이 완전히 감압되고 냉각되었는지 확인하십시오. 시스템과 안전 밸브 사이에 어떤 형태의 차단 밸브도 없는지 확인하십시오. 시스템 파이프라인을 플러시합니다. 안전밸브는 수직 또는 수평으로 설치할 수 있으나 거꾸로 설치할 수는 없습니다(아래 그림 참조). 이러한 설치 방법을 따르면 불순물과 침전물이 정상적인 작동에 영향을 미치는 것을 방지할 수 있습니다.

3. 설치시 주의사항

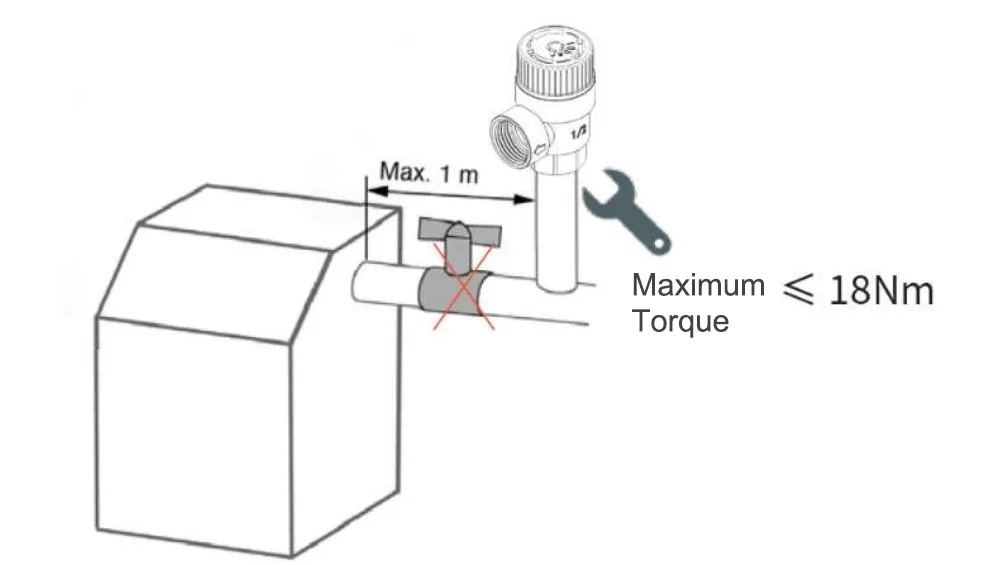

3.1 안전 밸브를 설치할 때 밸브 변형을 방지하기 위해 토크는 18N·m 이하이어야 하며 이로 인해 고장이 발생할 수 있습니다. 아래 그림과 같이 시스템과 안전 밸브 사이에는 어떤 형태의 차단 밸브(볼 밸브, 체크 밸브 등)도 없어야 합니다.

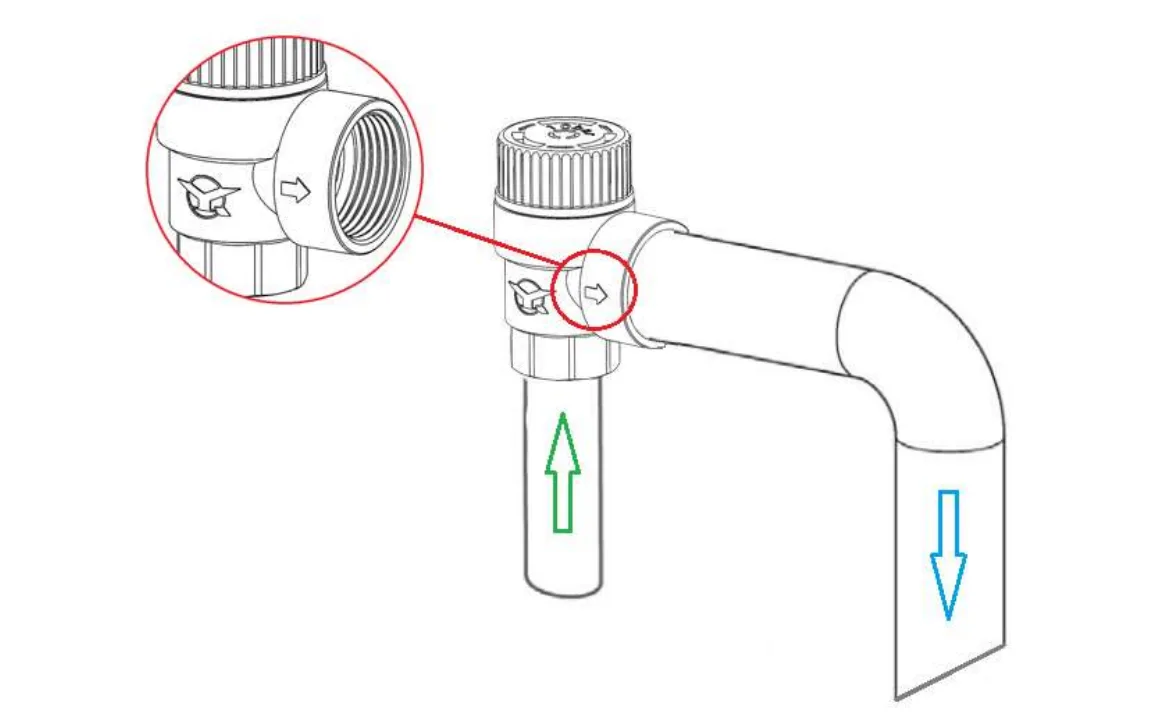

3.2 시스템을 안전 밸브에 연결하는 배관의 직경은 안전 밸브의 흡입 파이프 직경보다 크거나 같아야 합니다. 아래 그림과 같이 매체의 흐름 방향이 안전 릴리프 포트의 화살표 방향과 일치하는지 확인하십시오. 안전 밸브 릴리프 포트 근처에 "시스템 작동 중에 배출구를 막지 마십시오."라는 알림 표시를 배치하는 것이 좋습니다.

3.3 압력 방출 포트의 매체 흐름을 방해하는 차단 밸브 또는 기타 밸브 부속품을 설치하지 마십시오. 매체가 압력 방출 포트에서 원활하고 방해받지 않고 넘칠 수 있는지 확인하십시오. 배수관은 엘보우가 최대 2개이고 길이가 2m 이하여야 합니다.

3.4 시운전, 결함 유지 관리 등의 과정에서 안전한 배수를 위해 안전 밸브 설치 위치 근처에 바닥 배수구 또는 수용 장치가 있는지 확인하여 흐르는 매체로 인한 부상이나 재산 손실을 방지하십시오.

시운전

안전 밸브 상단 핸드휠에 있는 화살표 방향으로 핸드휠을 한 번 돌립니다. 이때 매체는 압력 방출 포트에서 배출되어야 합니다. 매체가 배출되지 않으면 압력 방출 포트가 막혔는지 또는 안전 밸브가 손상되었는지 확인하고 시스템 압력 상태를 확인하십시오. 핸드휠 회전은 안전 밸브가 제대로 작동하는지 확인하는 데에만 사용할 수 있습니다. 핸드휠을 여러 번 돌리거나 반대 방향으로 돌리지 마십시오. 안전 밸브가 손상될 수 있습니다.

유지

권장사항: 6개월마다 기능 테스트를 수행하십시오.
