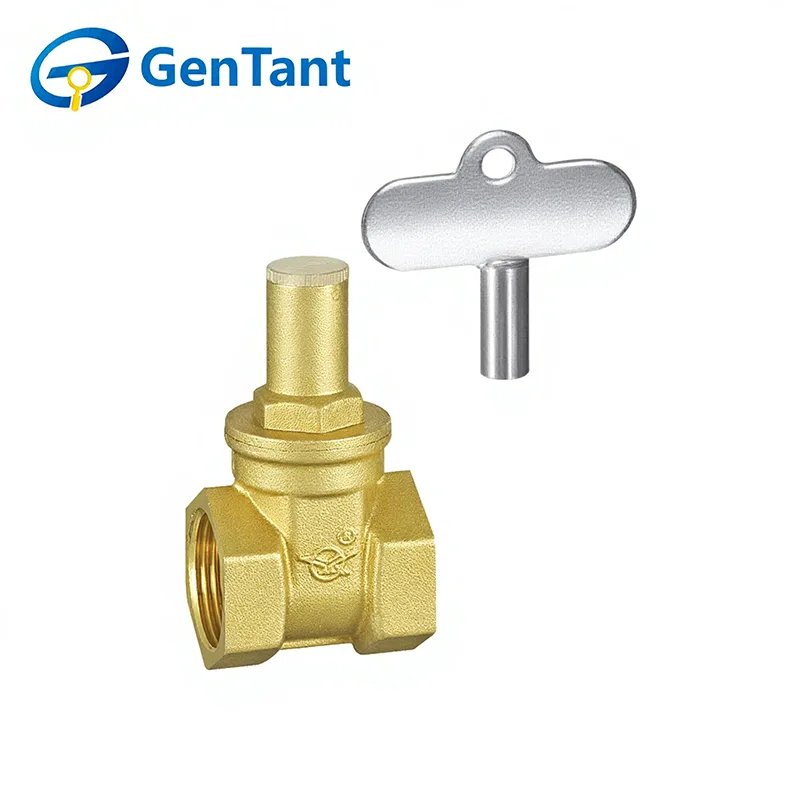

삼각형 잠금 가능 게이트 밸브

삼각형 잠금 가능 게이트 밸브는 파이프라인 시스템의 안전한 격리를 위해 설계된 특수 흐름 제어 장치입니다. 핵심 기능은 쐐기형 게이트의 선형 운동을 통해 유체 흐름을 활성화하거나 완전히 차단하는 것이며, 통합된 삼각형 모양의 잠금 메커니즘을 통해 밸브의 위치(열림 또는 닫힘)를 자물쇠로 고정할 수 있습니다. 이를 통해 무단 또는 우발적인 작동을 방지하고 공공 시설, 상업용 건물 서비스 및 산업 공정과 같이 운영 보안이 필수적인 응용 분야에서 중요한 시스템 안전, 유지 관리를 위한 제어된 액세스 및 정밀한 흐름 관리를 보장합니다.

제품 특징 및 용도

삼각형 잠금 가능 게이트 밸브는 물 공급 및 유틸리티 파이프라인 시스템의 안전한 켜기/끄기 제어를 위해 설계되었습니다. 내구성이 뛰어난 밸브 본체와 무단 작동 및 변조를 방지하는 삼각형 키 잠금 메커니즘이 특징입니다. 완전히 열리면 흐름 저항이 최소화되고 안정적인 밀봉 성능을 제공합니다. 이 밸브는 안전, 접근 제어 및 신뢰할 수 있는 격리가 요구되는 도시 수자원 네트워크, 건물 서비스, HVAC 시스템 및 산업용 파이프라인에 널리 사용됩니다.

제품 매개변수

기술 사양

① 레드 스탬핑 및 열간 단조 공정을 사용하여 고품질 구리 소재로 제작되었습니다.

② Triangle Lockable Gate Valve는 물, 기름, 가스 등의 매체로 작동합니다.

③ 작동 온도: -10°C ≤ t ≤ 120°C.

④ 최대허용사용압력(PN) : 16bar.

스레드 연결 유형

DN15(1/2″), DN20(3/4″), DN25(1″), DN32(1/1/4″), DN40(1/1/2″), DN50(2″)

재료 구성

밸브 본체, 보닛, 게이트: HPb59-1

씰링 요소: EPDM

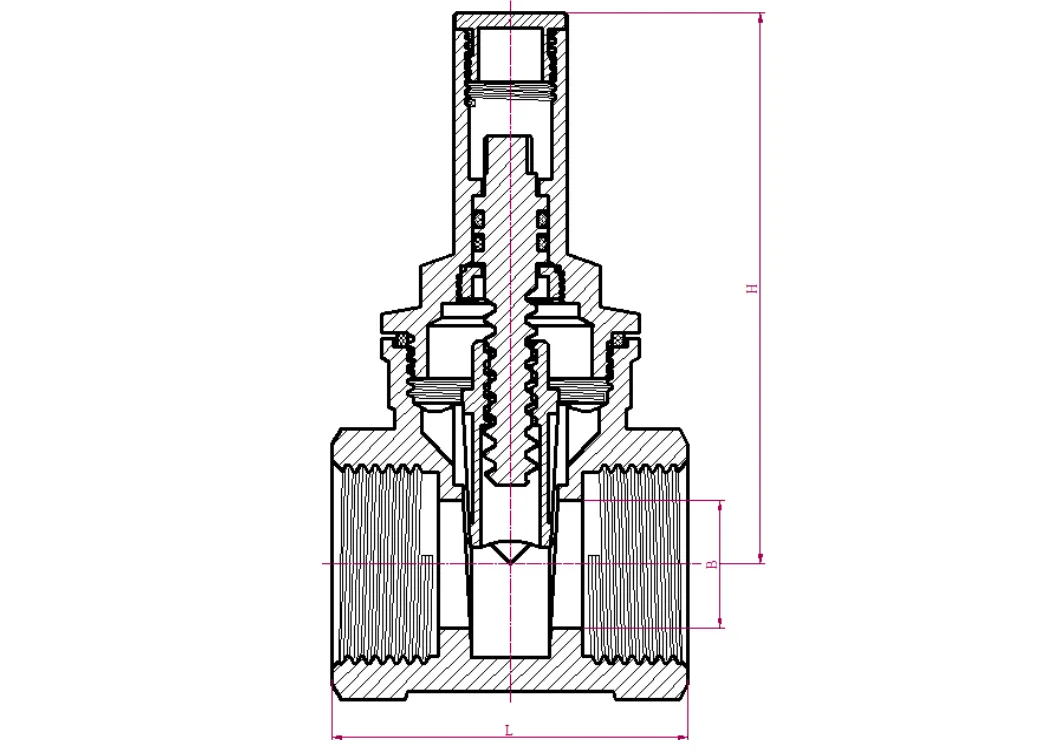

제품 차원

설치 지침

1.1 나사식 게이트 밸브의 경우 설치 및 조임 중에 게이트가 완전히 닫힌 위치에 있는지 확인하십시오. PTFE 테이프와 같은 밀봉 재료는 깨끗하고 잔해물이 없어야 합니다.

1.2 나사식 게이트 밸브를 설치할 때 파이프가 밸브 본체 끝면에 수직인지 확인하십시오. 조일 때에는 나사산과 같은 쪽의 육각형, 팔각형 부분만 잡고, 반대쪽 육각형, 팔각형 부분은 잡지 마십시오. 설치 토크는 밸브 본체 변형이나 작동 장애를 방지하기 위해 DN15 및 DN20의 경우 50N·m를 초과해서는 안 되며, DN25의 경우 70N·m를 초과해서는 안 됩니다.

1.3 나사형 게이트 밸브를 파이프 끝단에 연결할 때 내부 나사산은 테이퍼형이거나 평행일 수 있지만 외부 나사산은 테이퍼형 파이프 나사산이어야 합니다. 이를 준수하지 않으면 연결이 느슨해지거나 누출이 발생할 수 있습니다.

1.4 이 점은 섹션 1.3에 명시된 요구 사항을 반복합니다. 내부 나사산은 테이퍼형이거나 평행할 수 있지만 외부 나사산은 느슨한 연결로 인한 누출을 방지하기 위해 테이퍼형이어야 합니다.

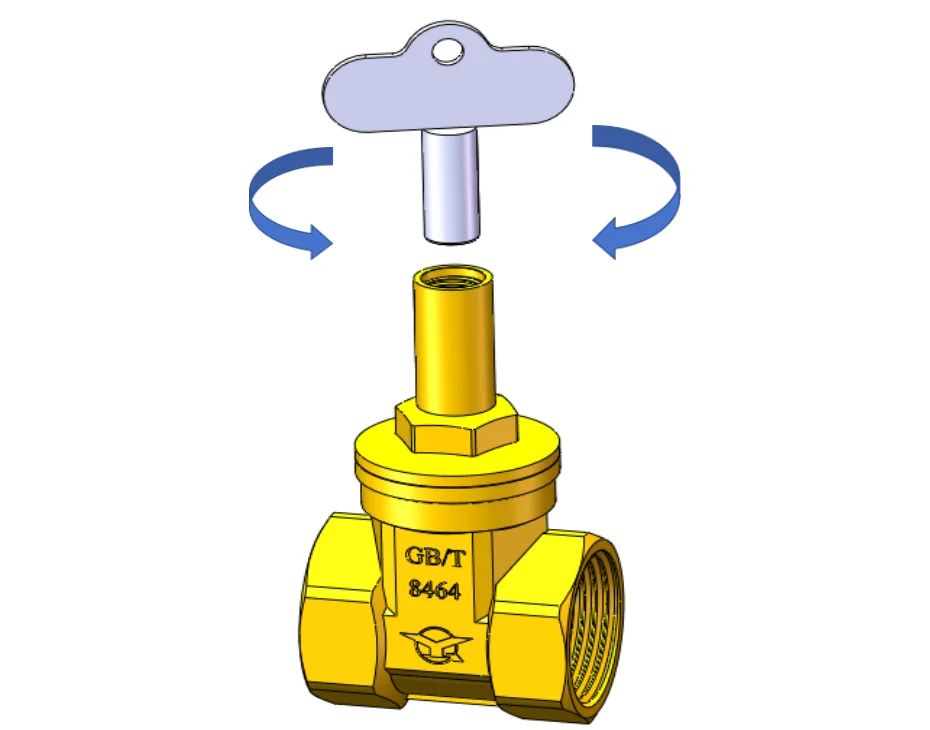

1.5 삼각형 잠금 가능 게이트 밸브를 작동하려면 시계 방향으로 돌려 닫고 시계 반대 방향으로 돌려 엽니다. 추가적인 도구를 사용하거나 과도한 힘을 가하지 마십시오. 밸브 구조가 손상될 수 있습니다.

1.6 서비스 수명을 연장하려면 밸브를 완전히 열리거나 완전히 닫은 위치에서만 사용하는 것이 좋습니다. 스로틀링 목적으로 밸브를 부분적으로 열어서는 안 되며 엔드 밸브로 사용해서는 안 됩니다.
