HVAC 시스템의 일반적인 밸런싱 밸브 소개

건물은 전 세계 에너지 소비의 약 40%를 차지하며, 그 중 HVAC(난방, 환기 및 공조) 시스템은 건물 에너지 사용량의 40% 이상을 소비합니다. 저탄소 및 에너지 효율적인 건물을 달성하기 위해서는 HVAC 시스템의 최적화된 관리가 매우 중요합니다.

실내의 쾌적함과 환경 건강을 유지하고 건물의 탄소 배출 감소를 촉진하는 에너지 절약형, 고효율 HVAC 시스템에 대한 수요가 증가하고 있습니다. 유압 흐름 최적화는 HVAC 시스템의 에너지 소비를 줄이고 건물의 전반적인 운영 효율성과 성능을 향상시키는 핵심 방법입니다.

밸런싱 밸브최적의 시간에 지정된 영역에 정확한 흐름을 분배하도록 특별히 설계되어 수자원 시스템 내에서 안정적인 유압 균형을 실현합니다. 아래에서는 당사에서 제조한 여러 주류 밸런싱 밸브를 소개하겠습니다.젠탄트HVAC 애플리케이션용.

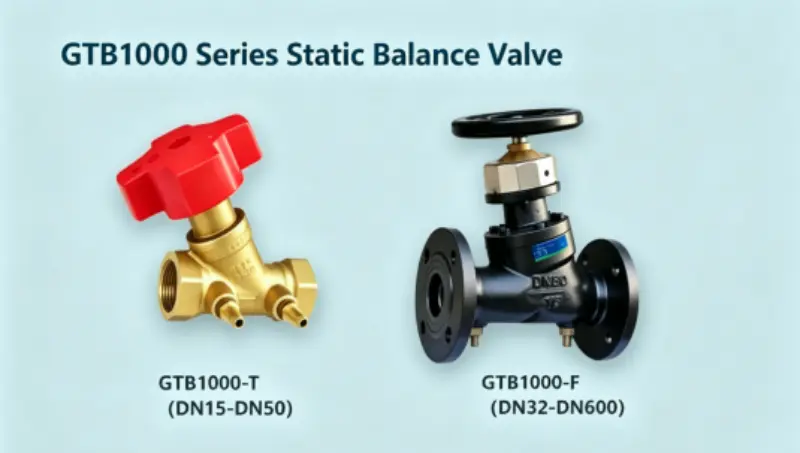

1. GTB1000 정적 밸런싱 밸브

GTB1000 정적 밸런싱 밸브는 중앙 ​​냉난방 시스템에 널리 적용됩니다. 전문 시운전 장치를 갖춘 이 밸브를 사용하면 물 시스템 흐름을 현장에서 정밀하게 사전 조절할 수 있습니다. 이는 각 분기 회로의 유량 비율이 설계된 유량 요구 사항과 일치하도록 보장하여 전체 배관 시스템에 대해 최적의 정적 유압 균형을 유지합니다.

· 가열 또는 냉각 응용 분야의 일정한 흐름 물 시스템의 흐름 균형을 맞추는 데 적용 가능합니다.

· 차단 기능이 있어 글로브 밸브 대신 사용할 수 있습니다.

· 스트로크 잠금 기능 및 압력 테스트 포트 장착;

· 공급 또는 회수 파이프라인에 설치하기에 적합합니다.

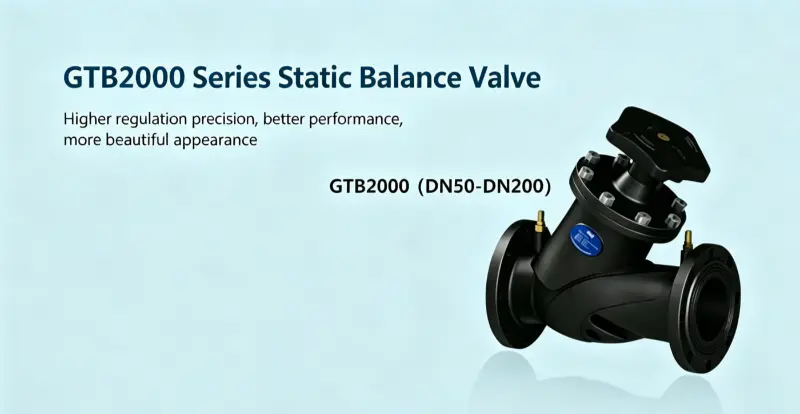

2. GTB2000 시리즈 정적 밸런싱 밸브

중앙 공조 및 난방 시스템에 맞게 설계된 GTB2000 시리즈 정적 밸런싱 밸브는 전용 시운전 도구를 사용하여 정확한 현장 흐름 사전 조절을 지원합니다. 기존 모델과 비교하여 이 시리즈는 더 높은 조절 정확도, 업그레이드된 성능 및 심미적인 유선형 외관을 특징으로 합니다. 각 분기의 실제 흐름을 설계된 흐름과 효과적으로 동기화하여 안정적인 정적 유압 균형을 달성합니다.

· 동일한 비율의 흐름 특성

· 차단 기능이 있어 글로브 밸브 교체 가능

· 스트로크 잠금 기능 및 압력 테스트 포트 포함

· 공급 또는 회수 파이프라인에 설치하기에 적합합니다.

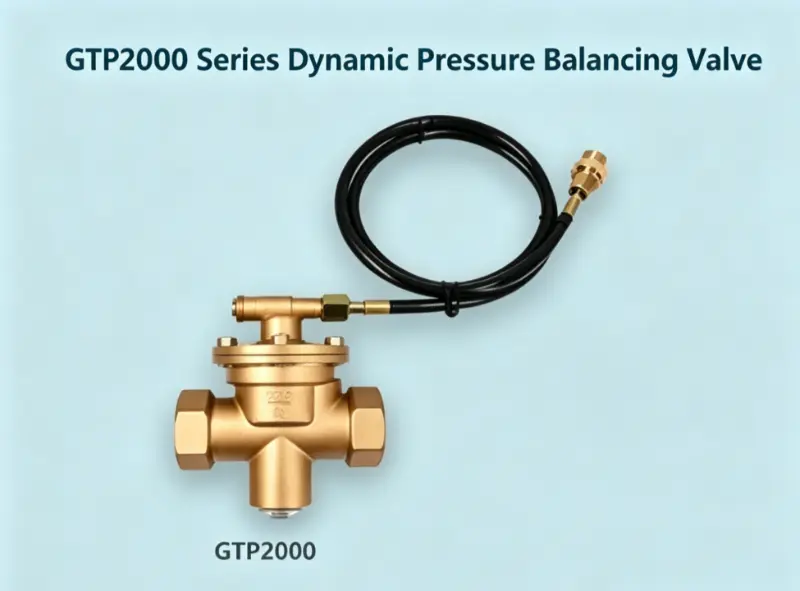

3. GTP2000 시리즈 동적 차압 밸런싱 밸브

GTP2000 시리즈 동적 차압 밸런싱 밸브는 중앙 ​​냉난방 시스템용으로 설계되었습니다. 터미널 장비와 제어 밸브 전체의 차압을 안정적으로 제어하여 시스템 압력 변동으로 인한 간섭을 제거합니다. 이 밸브는 분기 파이프라인의 흐름을 안정화하고 터미널 HVAC 장비의 온도 변동을 효과적으로 방지합니다.

· 제어 시스템 전반에 걸쳐 일정한 차압을 유지합니다.

· 제어 시스템 내에서 자율 규제를 지원합니다.

· 최대 25:1의 차압 제어 비율을 제공하는 고급 무단계 압력 조절 설계가 특징입니다.

· 외부 네트워크의 압력 변동을 흡수합니다.

·  자동 막힘 방지 기능이 통합되어 있습니다.

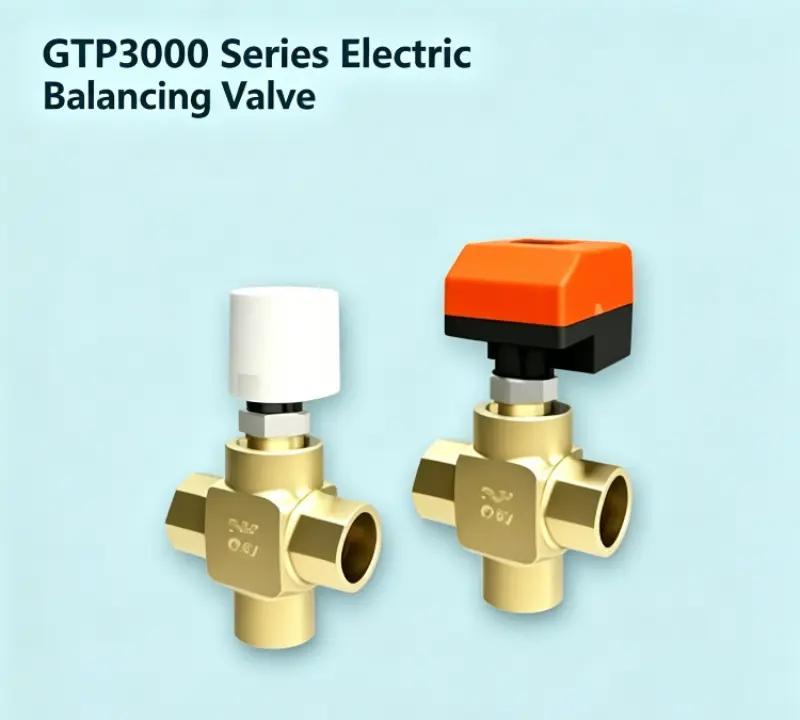

4. GTP3000 시리즈 전기 밸런싱 밸브

동적 밸런싱 및 흐름 조절 기능을 통합한 GTP3000 시리즈 전기 밸런싱 밸브는 작동 범위 내의 시스템 압력 변동에 관계없이 일정한 흐름을 제공합니다. 실제 흐름 요구에 따라 밸브 개방을 설정한 후 내부 스풀은 가변 흐름 채널을 자동으로 조정하여 안정적인 흐름을 유지합니다.

혁신적인 견고한 구조를 특징으로 하는 이 전기 밸런싱 밸브는 짧은 서비스 수명 및 제한된 조절 범위와 같은 기존 다이어프램형 밸브의 고유한 결함을 극복합니다. 정밀하게 보정된 스풀은 ±5% 이내의 유량 편차를 보장하여 매우 정확하고 안정적인 유압 제어를 달성합니다.

·  동적인 균형 조정 및 조절 기능을 하나의 장치에 통합합니다.

·  현장 시운전이 필요하지 않아 인건비가 절감됩니다.

·  긴 서비스 수명과 넓은 조절 범위를 위한 혁신적인 견고한 구조가 특징입니다.

·  정확하게 보정된 스풀은 ±5% 이내의 유량 편차를 유지합니다.

·  시스템 변경 시 재조정 설계가 필요하지 않습니다.
